Термоконтроллер E5_D
Документация
Цена: Под заказ

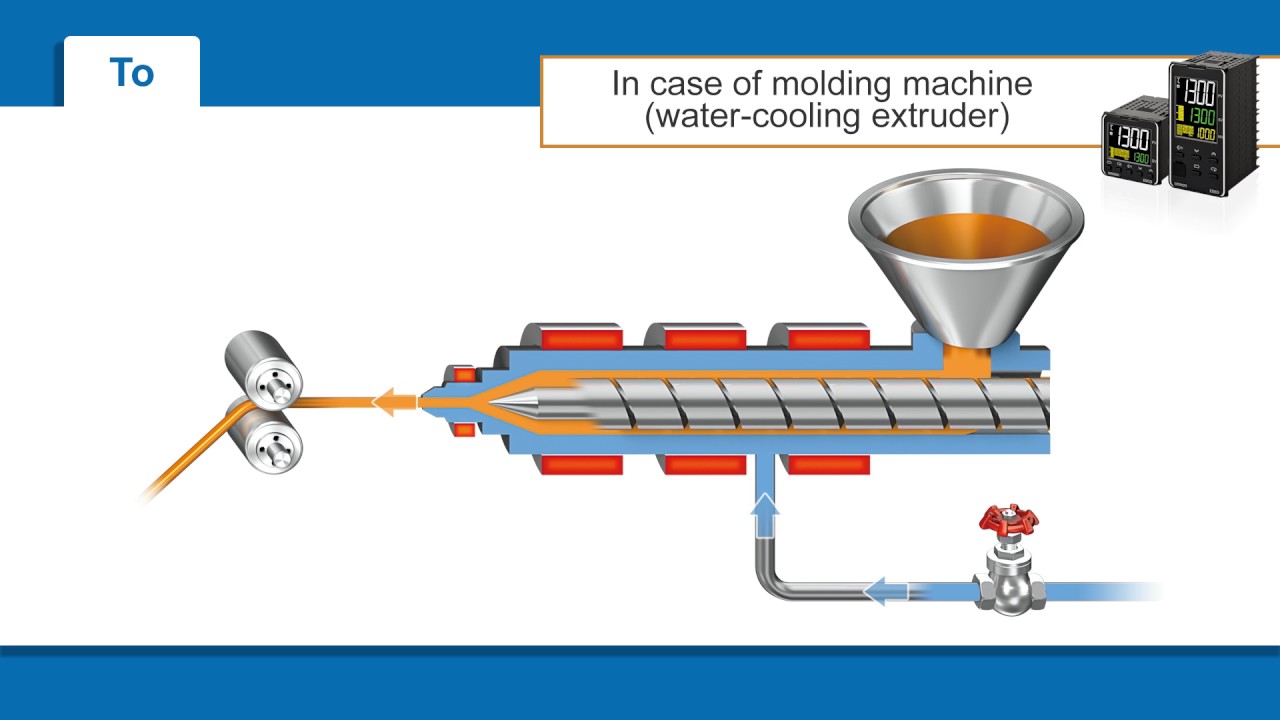

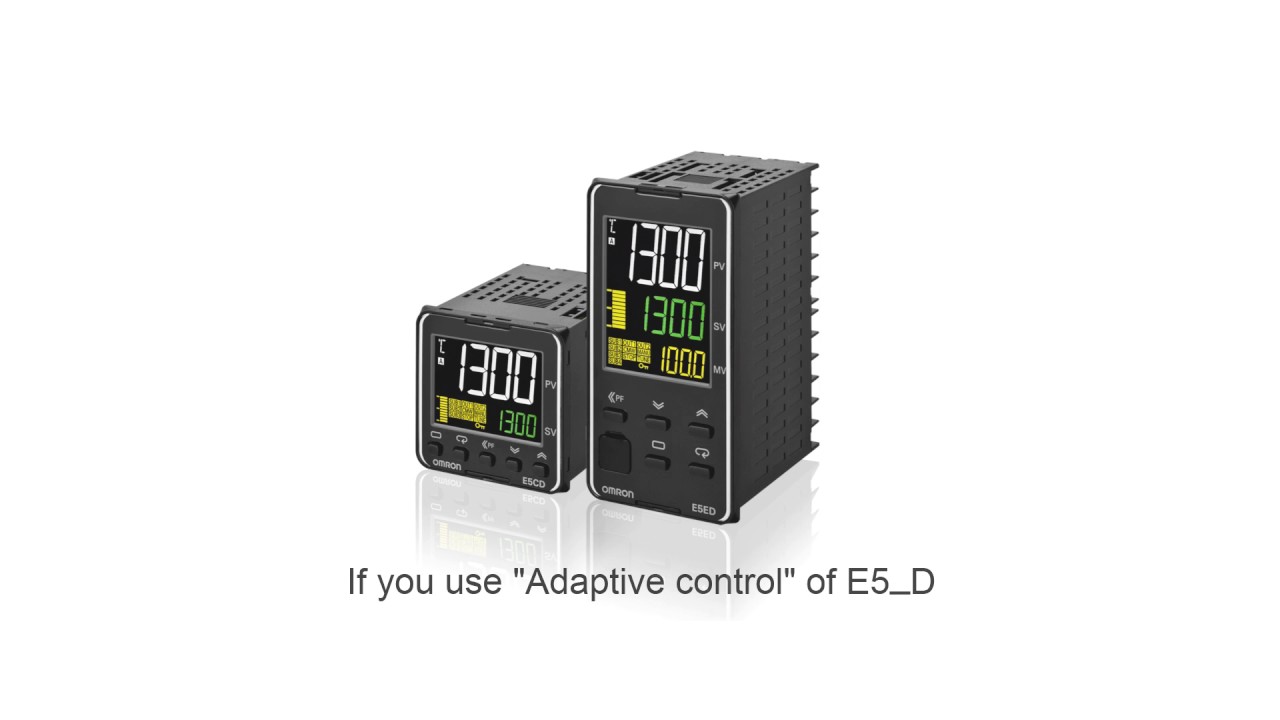

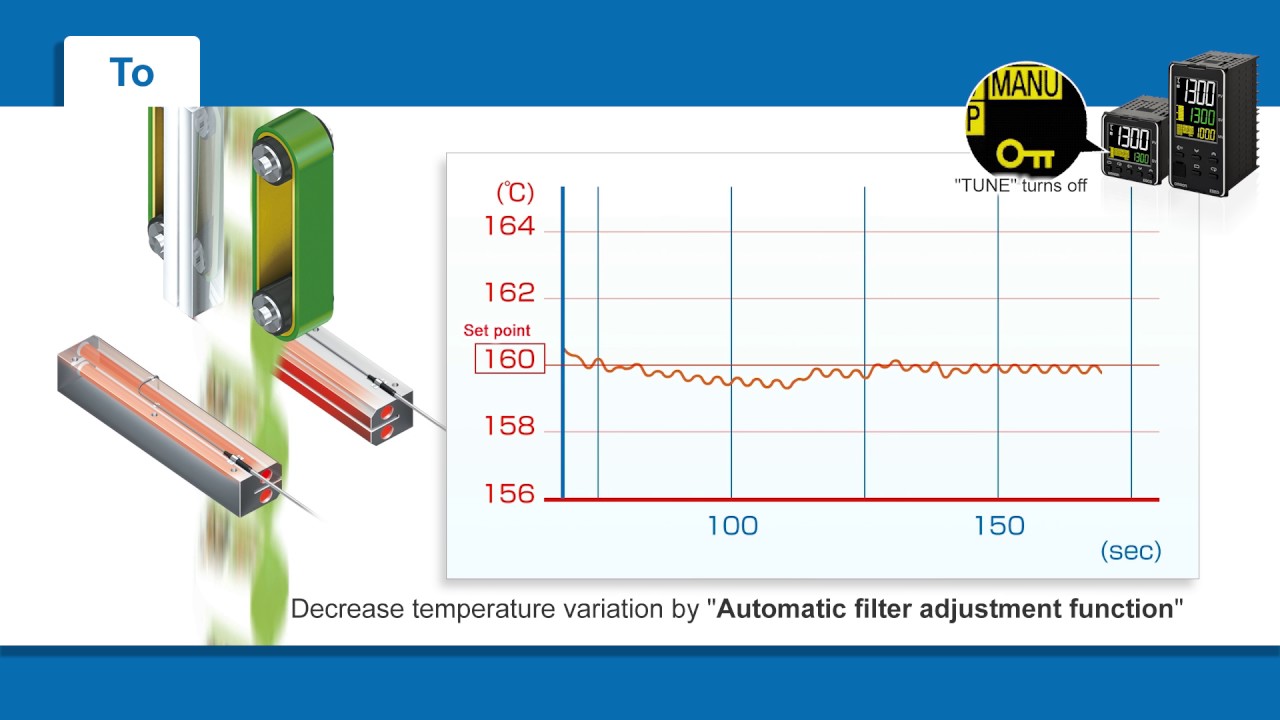

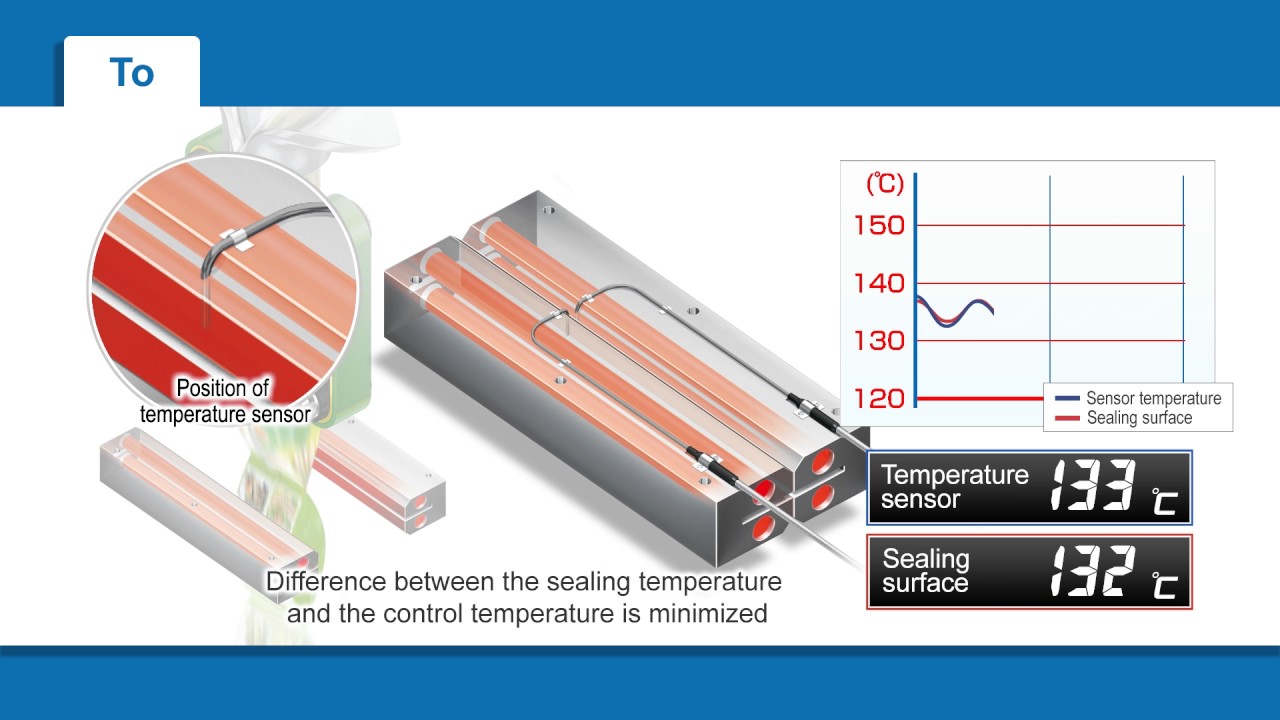

Регуляторы температуры OMRON с адаптивным управлением сами пересчитывают коэффициенты ПИД, когда меняется процесс. Серия E5□D — это E5CD 48 × 48 мм и E5ED 48 × 96 мм: по брошюре H222 регулятор рассчитывает свои ПИД для пуска и для установившейся работы и подстраивает их, следя за состоянием нагрева, при смене заготовки или машины. Для упаковочных машин у серии есть автоматическая подстройка входного фильтра под датчики запайки, для экструдеров с водяным охлаждением — подстройка выхода охлаждения. Регулятор показывает и служебные данные: время работы под питанием, температуру вокруг прибора и число переключений выхода.
Те же возможности в модулях системы ввода-вывода NX — NX-TC; регуляторы без адаптивного управления с тем же базовым набором функций — серия E5□C. Датчики запайки упаковочных машин — в карточке E52. Весь раздел — Термоконтроллеры и термодатчики.
Исполнения

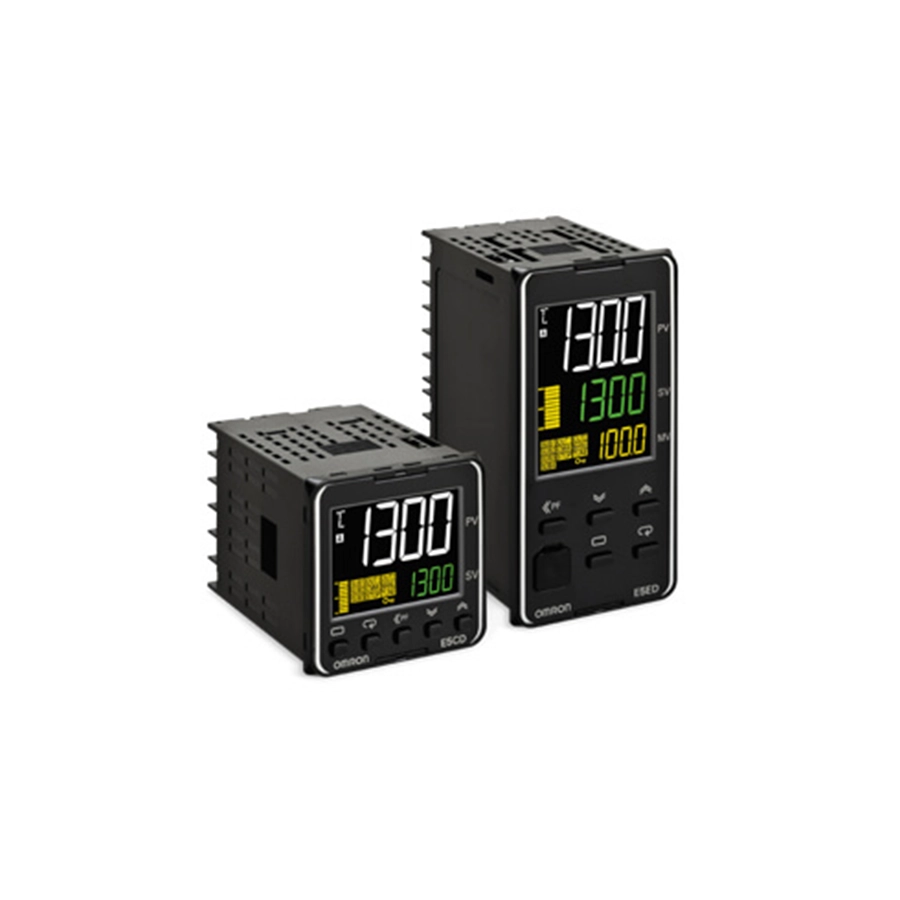

| E5CD, E5CD-B | 48 × 48 мм; цифры 14,9 мм и полоса-индикатор; 2 выхода тревоги; E5CD с винтовыми клеммами выдвигается из корпуса, E5CD-B — клеммы Push-In Plus |
|---|---|
| E5ED, E5ED-B | 48 × 96 мм; цифры 18 мм, показаны уставка и выходная величина; 4 выхода тревоги, 2 или 4 входа событий; реле управляющего выхода — 5 А |
| E5CD-H, E5ED-H | расширенные, клеммы Push-In Plus: показ с разрешением 0,01 °C, точность по термопаре и Pt — ±0,1 % показания, по аналоговому входу — ±0,1 % шкалы; 8 банков ПИД, упреждающее подавление предсказуемых колебаний температуры |
| E5CD-800, E5ED-800 | упрощённые исполнения, описаны отдельным даташитом H226 |
Характеристики
Для E5CD/E5CD-B; отличия других исполнений — в их разделах даташита.
| Питание | 100–240 В AC 50/60 Гц или 24 В AC 50/60 Гц / 24 В DC; допустимо 85–110 % |
|---|---|
| Входы | термопары K, J, T, E, L, U, N, R, S, B, C/W, PL II; Pt100, JPt100; инфракрасный датчик ES1B; 4–20, 0–20 мА; 1–5, 0–5, 0–10 В; опрос 50 мс |
| Точность показаний | при 23 °C: термопары — ±0,3 % показания или ±1 °C (что больше) ±1 цифра, по типам и диапазонам — с исключениями сноски; Pt — ±0,2 % или ±0,8 °C ±1 цифра; аналоговые — ±0,2 % шкалы ±1 цифра |
| Управляющий выход | реле SPST-NO 3 А при 250 В AC; 12 В DC ±20 % до 21 мА для твердотельного реле; 4–20 или 0–20 мА на нагрузку до 500 Ом |
| Выходы тревоги | 2 реле SPST-NO, 250 В AC: 3 А у E5CD, 2 А у E5CD-B; один из них может стать выходом охлаждения |
| Опции | по коду: тревоги HB и HS по току нагрузки, RS-485, 2 входа событий, выход передачи 4–20 мА или 1–5 В |
| Уставки | до 8, выбор кнопками, по связи или входами событий (входами — до 4) |
| ПИД | для адаптивного управления — отдельные ПИД отклика на уставку и подавления возмущений; нагрев и охлаждение со своими ПИД; период управления 0,1, 0,2, 0,5 или 1–99 с |
| Среда | работа от −10 до +55 °C (для гарантии 3 года — до +50 °C), хранение от −25 до +65 °C; влажность 25–85 %; высота до 2000 м |
| Изоляция | 20 МОм при 500 В DC; 3000 В AC 1 мин |
Условия настройки
Адаптивное управление, как и автонастройка, подстройка фильтра и выхода охлаждения, считает правильно, только если нагрузка под питанием: даташит требует включать питание нагревателя одновременно с регулятором или раньше него и не отключать его во время настройки — иначе оптимального регулирования не будет. Когда подстройка фильтра нужна и как выполняется адаптивное управление, объясняет руководство H224.
Документы
Таблицы выше составлены по даташиту OMRON E5□D/E5□D-H Digital Temperature Controller (Cat. No. H223-E1-10, на английском); упрощённые модели — даташит E5CD-800/E5ED-800 (Cat. No. H226-E1-05). Настройка — руководство E5□D Digital Temperature Controllers User’s Manual (Cat. No. H224-E1-04). Как работает адаптивное управление, показывает брошюра E5□D / NX-TC (Cat. No. H222-E1-05).
