Термоконтроллер E5_R / E5_R-T
Документация
Цена: Под заказ

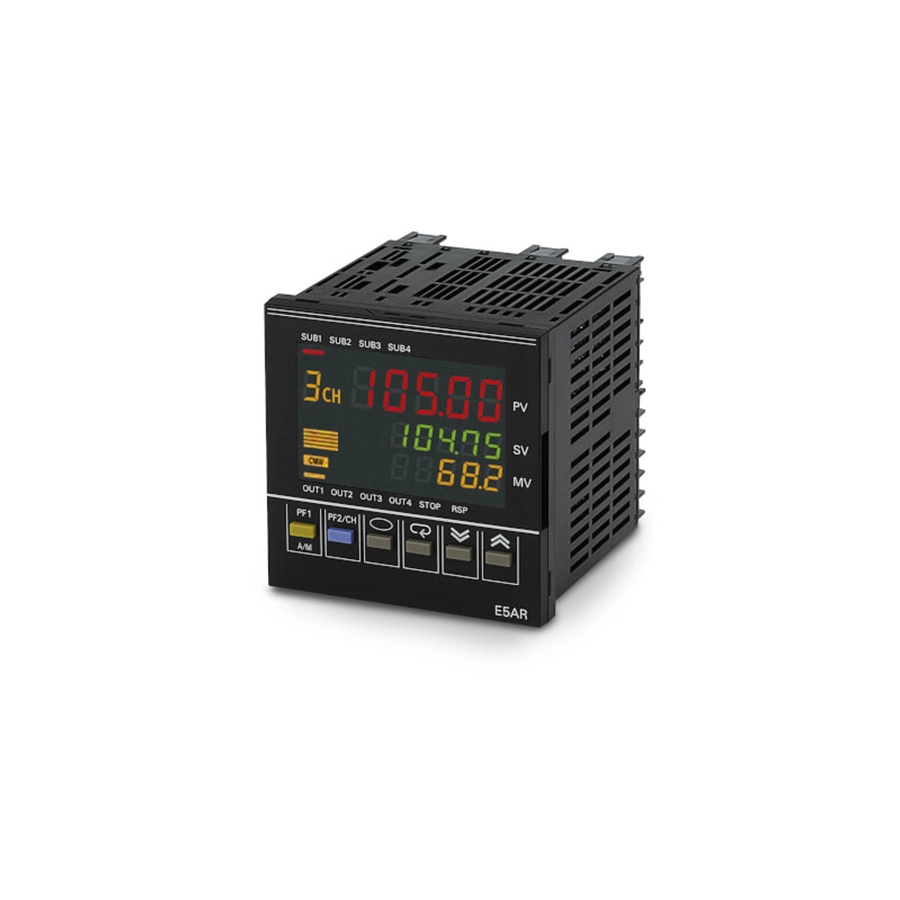

Щитовые регуляторы OMRON, которые в одном приборе ведут до четырёх контуров, опрашивая входы за 50 мс. Серия E5□R состоит из E5AR 96 × 96 мм и E5ER 48 × 96 мм, глубина обоих — 95 мм: в одноконтурных исполнениях регулируют нагрев или нагрев с охлаждением, в двухвходовых — по каскадной схеме, с удалённой уставкой или по отношению, а в исполнениях для клапана — по положению с выходами «открыть» и «закрыть». Программные E5AR-T и E5ER-T той же конструкции хранят до 256 шагов программы и могут вести до четырёх каналов по одной программе.
Модульные регуляторы для шкафа без индикатора на дверце — CelciuXº (EJ1) и E5ZN; одноконтурные щитовые — E5□C, программные одноконтурные — E5□C-T. Весь раздел — Термоконтроллеры и термодатчики.
Исполнения
| Одноконтурные | E5AR — 4 выхода тревоги, 2 или 6 входов событий; E5ER — 2 или 4 выхода тревоги, 2 или 6 входов; 2 или 4 управляющих и передающих выхода |
|---|---|
| Двухконтурные | 2 контура обычного регулирования, контур нагрева и охлаждения, каскад, удалённая уставка или регулирование по отношению; 4 выхода тревоги, 4 входа событий, RS-485 |
| Четырёхконтурные E5AR | 4 контура обычного регулирования или 2 контура нагрева и охлаждения; часть моделей — только на 100–240 В AC |
| Для клапана | 1 контур позиционного регулирования, 2 реле «открыть» и «закрыть», вход потенциометра обратной связи 100 Ом – 2,5 кОм |
| С DeviceNet | E5AR и E5ER тех же видов со связью DeviceNet вместо RS-485 |
Характеристики
| Питание | 100–240 В AC 50/60 Гц или 24 В AC 50/60 Гц / 24 В DC — разные модели; допустимо 85–110 %; E5AR — до 22 ВА, E5ER — до 17 ВА при 100–240 В AC; на 24 В — 15 ВА / 10 Вт и 11 ВА / 7 Вт |
|---|---|
| Входы | термопары K, J, T, E, L, U, N, R, S, B, W; Pt100; 4–20 и 0–20 мА; 1–5, 0–5, 0–10 В — выбор переключателем типа входа |
| Погрешность индикации | по термопаре (холодный спай компенсируется) — ±0,1 % показания или ±1 °C, что больше, ±1 цифра; Pt100 — ±0,1 % или ±0,5 °C, ±1 цифра; токи и напряжения — ±0,1 % полной шкалы, ±1 цифра |
| Разрешение Pt100 | 0,01 °C в диапазоне от −150,00 до 150,00 °C |
| Управляющие выходы | импульсы напряжения 12 В DC до 40 мА (выход защищён от короткого замыкания); ток 0–20 или 4–20 мА на нагрузку до 500 Ом; у моделей для клапана — реле 1 А при 250 В AC |
| Выходы тревоги | реле N.O. 1 А при 250 В AC или транзисторы до 30 В DC, 50 мА |
| Регулирование | 2-ПИД или двухпозиционное; период 0,2–99,0 с; P — 0,00–999,99 % шкалы, I и D — 0,0–3999,9 с |
| Индикатор | три строки; E5AR — 12,8 и 7,7 мм, E5ER — 9,5 и 7,2 мм |
| Среда | работа от −10 до +55 °C (для гарантии 3 года — до +50 °C), хранение от −25 до +65 °C; влажность 25–85 % |
| Изоляция | 20 МОм при 500 В DC; 2000 В AC 1 мин |
Для обслуживания прибор выдвигают из корпуса, предварительно отключив питание; в обычной работе этого не требуется.
Программные E5AR-T и E5ER-T
Программ до 32 по 8 шагов или до 8 по 32 шага — всего 256 шагов. В согласованной работе ведомые каналы идут по той же программе, что и ведущий, — так один прибор ведёт до четырёх каналов. У E5AR-T есть исполнения с 10 выходами тревоги и 8 или 10 входами событий.
Документы
Исполнения и характеристики E5AR и E5ER — по даташиту OMRON Digital Controllers E5□R (Cat. No. H122-E1-02, на английском), программных — Programmable Digital Controller E5AR-T/E5ER-T (Cat. No. H150-E1-01). Кратко о сериях — брошюра E5AR/E5ER (Cat. No. H121-E1-01) и листовка E5AR-T/E5ER-T (Cat. No. H151-E1-01).
