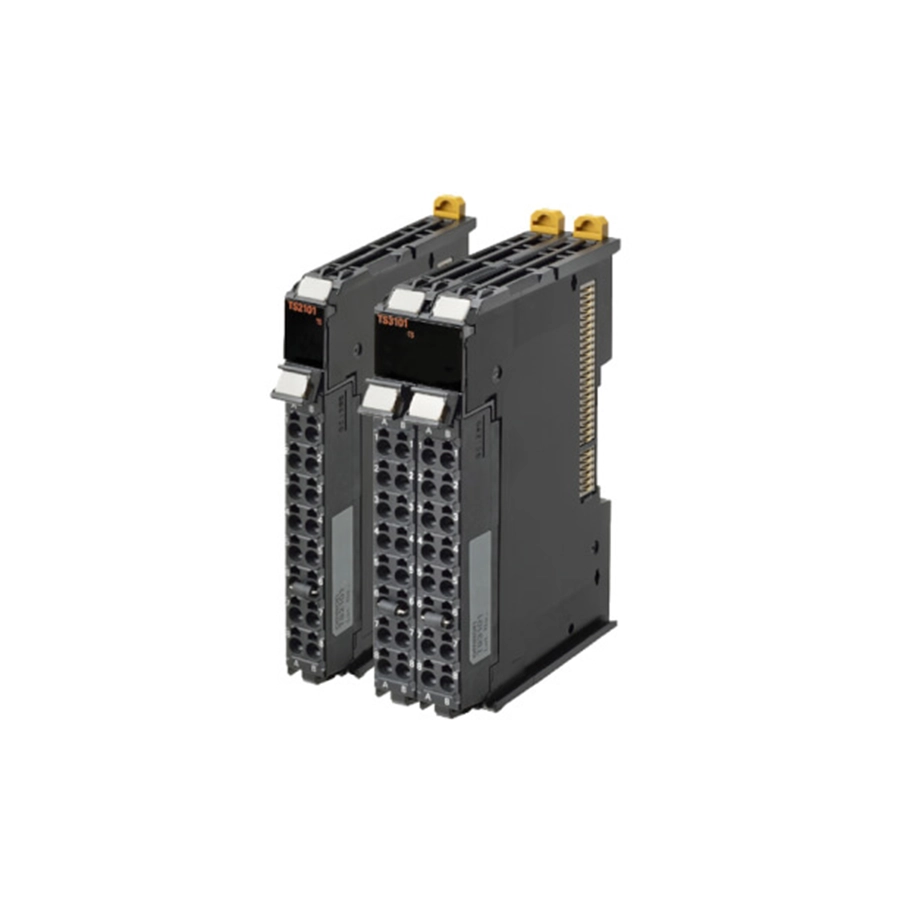

Термоконтроллер NX-TC
Документация
Цена: Под заказ
Модули OMRON для системы ввода-вывода NX регулируют температуру по 2 или 4 каналам без программы регулирования в контроллере. Термоконтроллер NX-TC по даташиту H229 — это Temperature Control Unit серии NX: ПИД или двухпозиционное регулирование встроено в модуль, а сам модуль ставят в ряд с контроллером NX1P2 или с модулем связи EtherCAT. Как и регуляторы E5□D, модули NX-TC адаптивно подстраивают регулирование под изменения процесса, подстраивают фильтр под датчики запайки упаковочных машин и выход охлаждения экструдеров с водой. Входы — термопары и платиновые термометры сопротивления, клеммы — безвинтовые Push-In Plus на съёмном разъёме.
Модули с разрешением 0,01 °C, универсальными входами и до 8 каналов в корпусе 30 мм — NX-HTC; щитовые регуляторы с теми же функциями адаптивного управления — E5□D. Контроллеры системы — серия NX. Весь раздел — Термоконтроллеры и термодатчики.
Модели
| NX-TC2405 | 2 канала; выход напряжения для твердотельного реле, по одному на канал; 2 входа трансформатора тока; ширина 12 мм |
|---|---|
| NX-TC2406 | 2 канала; выход напряжения для твердотельного реле, без входов тока; 12 мм |
| NX-TC2407 | 2 канала нагрева и охлаждения; 4 выхода напряжения; 12 мм |
| NX-TC2408 | 2 канала; линейный токовый выход, по одному на канал; 12 мм |
| NX-TC3405 | 4 канала; выходы напряжения; 4 входа трансформатора тока; ширина 24 мм |
| NX-TC3406, NX-TC3407, NX-TC3408 | 4 канала: выходы напряжения без входов тока; нагрев и охлаждение — 8 выходов напряжения; линейный токовый выход; 24 мм |
Характеристики
| Входы | термопары K, J, T, E, L, U, N, R, S, B, C/W, PL II; Pt100, JPt100 и Pt1000 по трёхпроводной схеме (Pt1000 — с версии модуля 1.2) |
|---|---|
| Разрешение и время преобразования | не хуже 0,1 °C; 50 мс на модуль; обмен с шиной NX без синхронизации (Free-Run) |
| Компенсация холодного спая | погрешность ±1,2 °C, с оговорками по типам термопар в даташите |
| Выход напряжения | 24 В DC (15–28,8 В), общий PNP; до 21 мА на точку; защита от короткого замыкания нагрузки; период 0,1, 0,2, 0,5 или 1–99 с |
| Токовый выход | у NX-TC2408 и NX-TC3408, разрешение 1/10 000 |
| Входы трансформатора тока | у NX-TC2405 и NX-TC3405: 0–0,125 А, трансформаторы E54-CT1, E54-CT3, E54-CT1L, E54-CT3L; ток нагревателя до 50 А AC; тревоги обрыва нагревателя |
| Размеры и масса | 2-канальные — 12 × 100 × 71 мм, до 75 г; 4-канальные — 24 × 100 × 71 мм, до 140 г |
| Клеммы | безвинтовые, 16 контактов у 2-канальных и 2 × 16 у 4-канальных |
| Среда | в шкафу; работа от 0 до +55 °C, влажность 10–95 % без конденсата; хранение от −25 до +70 °C; высота до 2000 м |
| Вибрация и удар | по IEC 60068-2-6: 5–8,4 Гц с амплитудой 3,5 мм, 8,4–150 Гц с ускорением 9,8 м/с²; удар по IEC 60068-2-27 — 147 м/с² |
| Изоляция | 20 МОм при 100 В DC между изолированными цепями; 510 В AC в течение 1 мин |
| Стандарты | cULus (UL 61010-2-201), ANSI/ISA 12.12.01, EN 61131-2, RCM, KC, NK, LR, BV, UKCA |
Функции по версиям модуля
С версии 1.1 добавлены температурные тревоги с тревогой обрыва контура (LBA), параметры подстройки ПИД в данных обмена и передача выходной величины одного канала другому со сдвигом и наклоном; с версии 1.2 — упреждающая добавка мощности перед предсказуемым возмущением (Disturbance Suppression) с её автонастройкой D-AT и вход Pt1000. Модуль также измеряет температуру вокруг себя.
Документы
Модели и характеристики — по разделу NX-TC даташита OMRON NX-series Temperature Control Unit NX-TC/NX-HTC (Cat. No. H229-E1-06, на английском). Настройка и данные обмена — в руководстве NX-series Temperature Control Units User’s Manual (Cat. No. H228-E1-08). Модуль вместе с регуляторами E5□D представляет брошюра H222-E1-05, сравнение с NX-HTC — флаер H237-E1-05.
