Термоконтроллер E5L
Цена: Под заказ
Электронный термостат OMRON для встраивания в оборудование включает нагрузку до 10 А при 250 В AC напрямую, без промежуточного реле. Термоконтроллер E5L работает только двухпозиционно, питается от 100–240 В AC и ставится в 14-контактную розетку; датчик — термистор со взаимозаменяемым элементом — входит в комплект, поэтому прибор готов к работе сразу. Каждая модель рассчитана на один диапазон: от −30 до +20 °C, 0–50 °C, 0–100 °C или 100–200 °C. E5L-A выставляют поворотной ручкой и индикатора у него нет, E5L-C настраивают кнопками и читают по ЖК-индикатору высотой 12 мм.
Двухпозиционный и пропорциональный регулятор со шкалой уставки для щита — E5C2; цифровые регуляторы с ПИД и разными входами — E5CB и серия E5□C. Весь раздел — Термоконтроллеры и термодатчики.
Модели
| E5L-A | уставка ручкой, без индикатора; E5L-A -30-20, E5L-A 0-50, E5L-A 0-100, E5L-A 100-200; выход — переключающий контакт (SPDT): нагрев — клеммы 8 и 12, охлаждение — 4 и 12 |
|---|---|

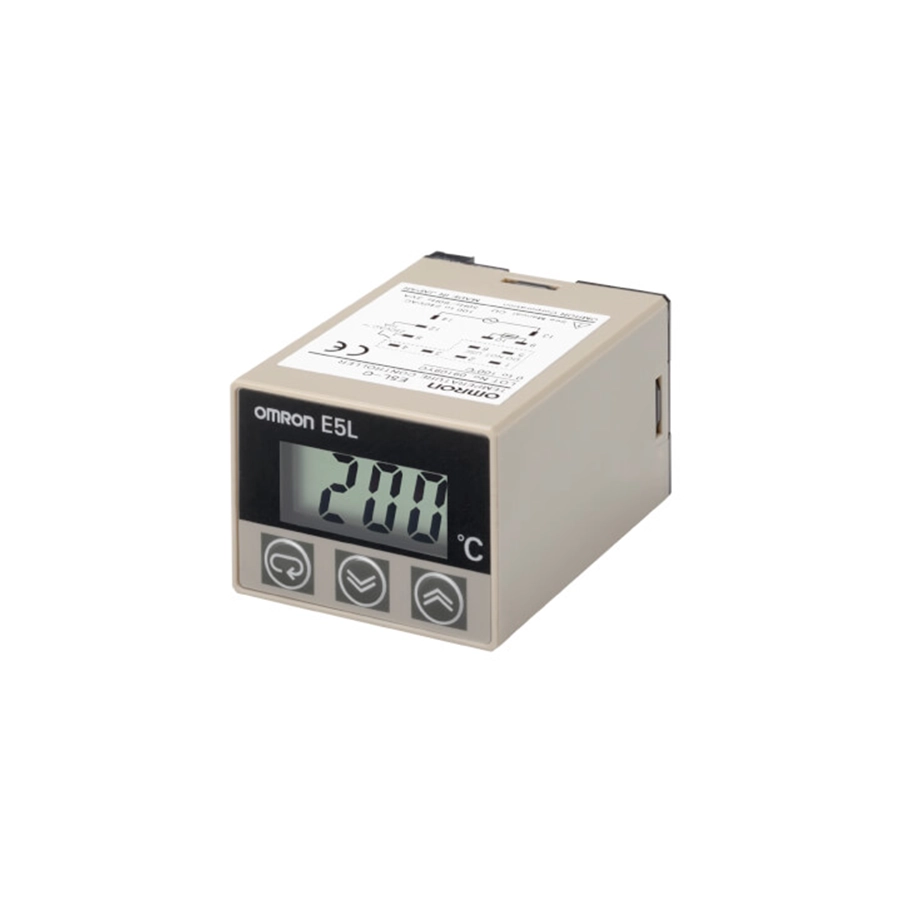

| E5L-C | уставка кнопками, ЖК-индикатор; E5L-C -30-20, E5L-C 0-100, E5L-C 100-200 (диапазона 0–50 °C нет); выход — замыкающий контакт (SPST-NO), прямое или обратное действие выбирают кнопками |
Характеристики
| Питание | 100–240 В AC 50/60 Гц, допустимо 85–110 %; около 3 ВА; выход преобразователя частоты для питания не использовать |
|---|---|
| Выход | 10 А при 250 В AC, cos φ = 1; ресурс при наибольшей нагрузке — от 100 000 срабатываний |
| Гистерезис | E5L-A — регулируемый: около 0,5–2,5 °C у модели на −30…+20 °C, 0,5–4 °C у 0–50 и 0–100 °C, 0,7–4 °C у 100–200 °C; E5L-C — 1–9 °C с шагом 1 °C |
| Точность | E5L-A — повторяемость не хуже 1 % шкалы, минимальное деление шкалы 5 или 10 °C; E5L-C — показание и уставка ±(1 °C + 1 цифра), без учёта точности термистора; опрос 2 с |
| Функции E5L-C | блокировка кнопок, сдвиг входа, прямое или обратное действие |
| Термистор в комплекте | E52-THE-E5L, 6 кОм при 0 °C, кабель ПВХ — у моделей на −30…+20 °C, 0–50 °C и 0–100 °C; у модели 100–200 °C — 0,55 кОм при 200 °C, кабель PTFE; допуск ±2 °C до 100 °C и ±2 % выше |
| Электрическая прочность | 2810 В AC 50/60 Гц в течение 1 мин |
| Среда | работа от −10 до +55 °C, хранение от −25 до +65 °C, без обледенения и конденсата; влажность 25–85 % |
| Корпус | 45 × 35 мм, около 80 г; лицевая панель IP40, клеммы IP00 |
| Стандарты | EN 61010-1 (IEC 61010-1), степень загрязнения 2, категория перенапряжения II; ЭМС — EN 61326-1, промышленная среда |
Монтаж
Термостат вставляют в розетку для монтажа спереди: PTF14A, PTFZ-14-E с защитой от прикосновения или PTF-14-PU-L с клеммами Push-In Plus; розетку заказывают отдельно, крепёжная скоба Y92H-10 входит в комплект. Даташит отдельно предупреждает: клеммы нагрузки охлаждения E5L-A (4 и 12) могут быть под напряжением, даже когда сам термостат обесточен. Провода термистора прокладывают подальше от линий питания и нагрузки, чтобы избежать наводок.
Документы
Всё выше — по даташиту OMRON Electronic Thermostat E5L (Cat. No. H162-E1-09, на английском).
