Термоконтроллер E5_N-H / E5_N-HT
Документация
Даташит OMRON E5CN-H CSM_E5CN-H_DS_E_4_13 (PDF, на английском)
Даташит OMRON E5AN-H/E5EN-H CSM_E5AN-H_E5EN-H_DS_E_3_16 (PDF, на английском)
Даташит OMRON E5CN-HT CSM_E5CN-HT_DS_E_1_13 (PDF, на английском)
Даташит OMRON E5AN-HT/E5EN-HT CSM_E5AN-HT_E5EN-HT_DS_E_1_14 (PDF, на английском)
Брошюра OMRON E5□N-H/-HT H171-E1-01 (PDF, на английском)
Листовка OMRON E5_N-H E5_N-H_EN_INT01 (PDF, на английском)
Цена: Под заказ

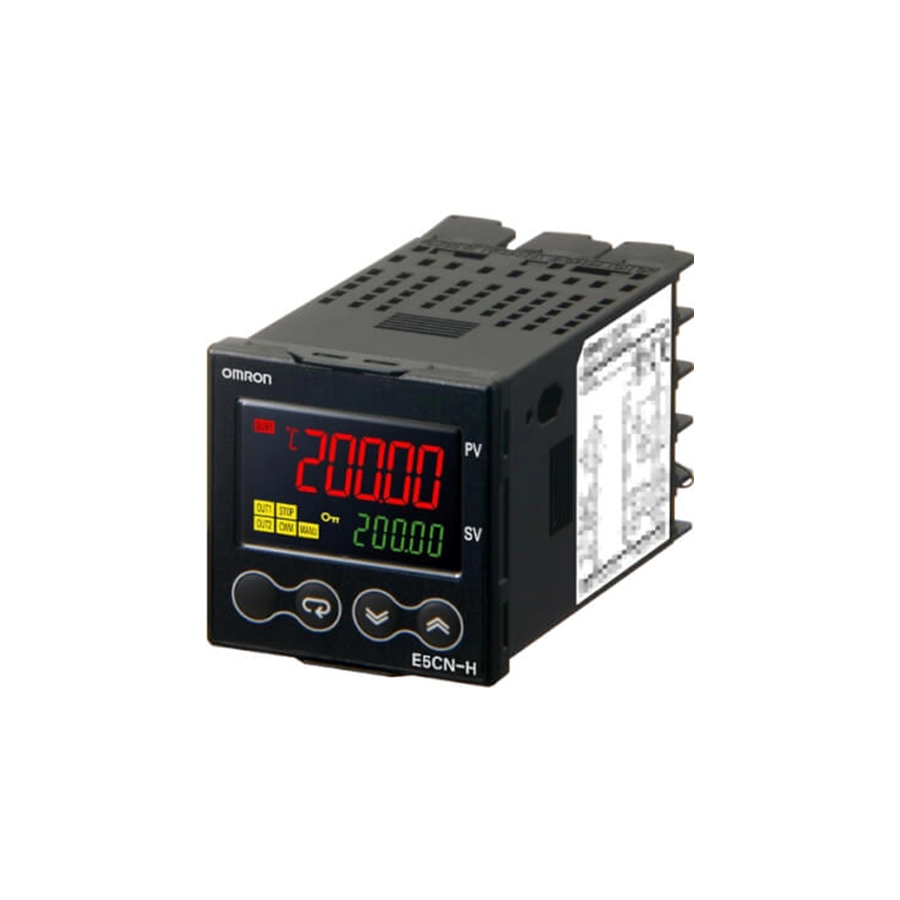

Точные регуляторы OMRON с пятиразрядным индикатором показывают температуру до 0,01 °C и опрашивают вход за 60 мс. Серия E5□N-H (Advanced) — это E5CN-H 48 × 48 мм, E5EN-H 48 × 96 мм и E5AN-H 96 × 96 мм, а E5□N-HT — их программные исполнения E5CN-HT, E5EN-HT и E5AN-HT на 8 программ по 32 шага. Точность показаний по термопаре и платиновому термометру — ±0,1 % показания, по аналоговому входу — ±0,1 % шкалы; вход у всех моделей универсальный. Логические операции И, ИЛИ с задержками над входами и выходами задают в программе CX-Thermo, а счётчик включений управляющего выхода напоминает о замене реле.
Регуляторы с белым индикатором — серия E5□C и программные E5□C-T; регуляторы на несколько контуров — E5AR и E5ER. Весь раздел — Термоконтроллеры и термодатчики.
Характеристики
Для E5CN-H по даташиту CSM_E5CN-H_DS_E_4_13; у E5AN-H и E5EN-H отличия — в строках ниже.
| Питание | 100–240 В AC 50/60 Гц или 24 В AC 50/60 Гц / 24 В DC (D в обозначении); допустимо 85–110 % |
|---|---|
| Входы | термопары K, J, T, E, L, U, N, R, S, B, W, PL II; Pt100, JPt100; 4–20, 0–20 мА; 1–5, 0–5, 0–10 В |
| Точность показаний | термопара — ±0,1 % показания или ±1 °C (что больше) ±1 цифра, с исключениями по типам в сноске; Pt — ±0,1 % или ±0,5 °C ±1 цифра; аналоговый — ±0,1 % шкалы ±1 цифра |
| Управляющий выход 1 | реле SPST-NO 3 А при 250 В AC; напряжение 12 В DC ±15 % до 21 мА для твердотельного реле; ток 4–20 или 0–20 мА на нагрузку до 600 Ом; напряжение 0–10 В на нагрузку от 1 кОм |
| Второй управляющий выход и опции | E5CN-H — через блок опций E53-□: выход для твердотельного реле, питание датчика, токовый выход, тревоги обрыва нагревателя, пробоя твердотельного реле и перегрузки по току, 2 входа событий, RS-485 или RS-232C, выход передачи |
| Выходы тревоги | 2 реле SPST-NO 3 А при 250 В AC; у E5AN-H и E5EN-H — 2 или 3 |
| Входы событий | E5CN-H — 2 с блоком опций; E5AN-H и E5EN-H — 2 или 4 (с E53-AKB); у E5AN-H и E5EN-H есть исполнения со входом удалённой уставки |
| Индикатор | E5CN-H — температура 11 мм, уставка 6,5 мм; E5AN-H — 15,8, 9,5 и 6,8 мм (с выходной величиной); E5EN-H — 11,8, 8,1 и 5,8 мм |
| Банки | 8: своя уставка, тревоги и набор ПИД в каждом |
| Функции | ручной режим, нагрев и охлаждение с автоподбором коэффициента охлаждения, тревога обрыва контура, плавное изменение уставки, автонастройка 40 % и 100 %, самонастройка, ограничение выходной величины, извлечение корня, до 8 логических операций |
| Среда | работа от −10 до +55 °C (для гарантии 3 года — до +50 °C), хранение от −25 до +65 °C; влажность 25–85 % |
Программные E5□N-HT
E5CN-HT, E5EN-HT и E5AN-HT держат 8 программ по 32 шага — всего 256 шагов; точность, опрос и универсальный вход — как у E5□N-H. Индикатор E5CN-HT — 11 и 6,5 мм, у E5AN-HT и E5EN-HT — те же высоты цифр, что у E5AN-H и E5EN-H. Программы можно задавать и хранить в CX-Thermo версии 4.3 и новее; по брошюре H171 пять разрядов с шагом 0,01 °C показываются для Pt, K, J и T.
Документы
Характеристики — по даташитам OMRON E5CN-H (CSM_E5CN-H_DS_E_4_13), E5AN-H/E5EN-H (CSM_E5AN-H_E5EN-H_DS_E_3_16), E5CN-HT (CSM_E5CN-HT_DS_E_1_13) и E5AN-HT/E5EN-HT (CSM_E5AN-HT_E5EN-HT_DS_E_1_14), все на английском. Обзор серии — брошюра E5□N-H/-HT (Cat. No. H171-E1-01) и листовка OMRON Europe E5_N-H (E5_N-H_EN_INT01).
