Термоконтроллер E5ZN
Документация
Цена: Под заказ

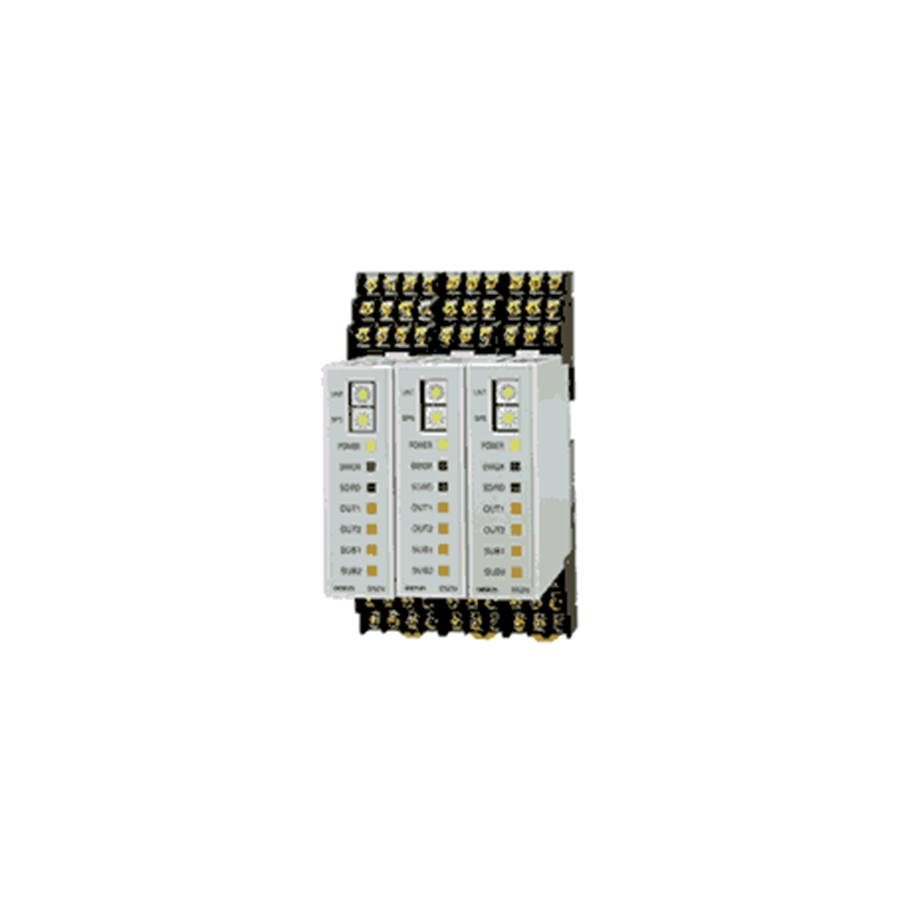

Регулятор температуры OMRON для установки внутри шкафа собирают на DIN-рейке из съёмных модулей на два контура каждый. Систему E5ZN составляют гнёзда с клеммами и вставленные в них модули толщиной 22,5 мм, а дисплей — отдельный пульт; провода подводят только к гнёздам, а питание и связь соседние модули получают через разъём шины в гнезде, так что модуль вынимают для ремонта или замены, не отключая проводов. Рядом размещают до 16 модулей, так что система ведёт до 32 контуров.
Модульный регулятор на 2 и 4 канала с другой системой связи — CelciuXº (EJ1); щитовые регуляторы с дисплеем на несколько контуров — E5AR и E5ER. Инфракрасный датчик ES1B по его даташиту с E5ZN работает. Весь раздел — Термоконтроллеры и термодатчики.
Характеристики
| Контуров в модуле | 2; нагрев или нагрев и охлаждение — выбирается |
|---|---|
| Регулирование | двухпозиционное или ПИД |
| Входы | термопары, платиновые термометры сопротивления, бесконтактные датчики; сигнал 0–50 мВ принимают модели для термопар |
| Управляющие выходы | напряжение для твердотельного реле (Q), транзистор (T) или ток (C) |
| Вспомогательные выходы | 2 транзисторных на модуль, сток (N) или исток (P); тревога обрыва нагревателя, а при управляющем выходе по току (C) — передача значения линейным выходом напряжения |
| Вход событий | 1 на модуль |
| Связь | RS-485 — объединяет до 16 модулей, в том числе в разных частях машины; DeviceNet — через модуль E5ZN-DRT |
| Размер модуля | толщина 22,5 мм, монтаж на DIN-рейку |
Модели и принадлежности
В обозначении E5ZN-2□□□03□-FLK после цифры 2 (два контура) идут управляющий выход, тип вспомогательных выходов и функция: E5ZN-2QNH03TC-FLK — выход для твердотельного реле, транзисторы-стоки, тревога обрыва нагревателя, вход термопары; E5ZN-2QNH03P-FLK — то же для термометра сопротивления; E5ZN-2TPH03TC-FLK — транзисторный выход, транзисторы-истоки; E5ZN-2CNF03TC-FLK — токовый выход и передача значения. Всего в таблице заказа 12 моделей.
| E5ZN-SCT24S-500 | главное гнездо на 24 контакта: к нему подводят питание, линию связи и пульт |
|---|---|
| E5ZN-SCT18S-500 | гнездо расширения на 18 контактов |
| E5ZN-SDL | пульт настройки, 24 В DC: задаёт и показывает параметры всех модулей, хранит и загружает их |
| E5ZN-DRT | модуль DeviceNet, 24 В DC: выводит в сеть DeviceNet до 16 модулей E5ZN, подключается к главному гнезду |
По буклету параметры и ход процесса можно вести с компьютера или ПЛК с терминалом, а автономный модуль — пультом E5ZN-SDL. Программа OMRON CX-Thermo по её даташиту поддерживает E5ZN и показывает тренды до 16 регуляторов E5ZN; исполнения с DeviceNet ею не поддерживаются.
Документы
Состав системы, модели и принадлежности — по русскому буклету OMRON о серии E5ZN (4 страницы, без номера каталога): даташита E5ZN на files.omron.eu нет, поиск OMRON его не находит. Поддержка в CX-Thermo — по даташиту CX-Thermo Support Software EST2-2C-MV4 (CSM_EST2-2C-MV4_DS_E_10_9, на английском).
