Реле контроля температуры K8AK-TH
Документация
Цена: Под заказ

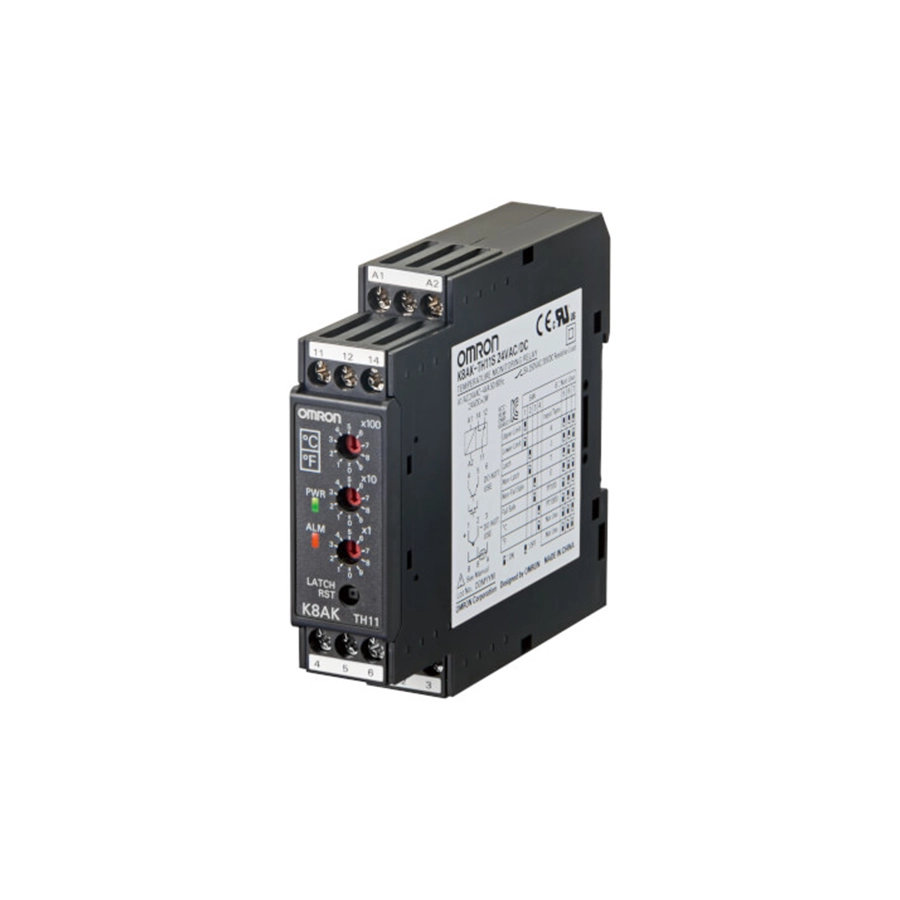

Прибор OMRON шириной 22,5 мм для DIN-рейки переключает реле тревоги, когда температура пересекает заданный порог. Реле контроля температуры K8AK-TH OMRON выпускает для сигнализации о недопустимой температуре и защиты от перегрева: по даташиту N187 оно отслеживает аномальную температуру и не даёт ей чрезмерно вырасти, а выход у него один — реле тревоги. Датчик — термопара или платиновый термометр сопротивления. Порог выставляют тремя поворотными переключателями, тревогу выбирают по превышению или по снижению температуры, а сработавший выход может оставаться включённым до сброса — даже после отключения питания.
Той же задачей в шкафу занимаются реле контроля температуры K8DT-TH в корпусе 17,5 мм и термисторное реле для защиты двигателей K8AK-TS/PT — они в разделе Температура. Регуляторы, которые держат температуру по уставке, — в разделе Термоконтроллеры и термодатчики, например E5CB и E5C2.
Характеристики
| K8AK-TH11S | термопары K, J, T, E, термометры Pt100 и Pt1000; уставка от 0 до 999 °C (°F) с шагом 1°; точность ±1 % диапазона уставки или ±4 °C, что больше |
|---|---|
| K8AK-TH12S | термопары K, J, T, E, B, R, S, PLII; шаг уставки 10 °C (°F): K и PLII — до 1300 °C, B — от 100 до 1800 °C, R и S — до 1700 °C, J — до 850 °C, E — до 600 °C, T — до 400 °C; точность ±1 % диапазона уставки |
| Питание | 100–240 В AC 50/60 Гц — не более 5 ВА, или 24 В AC 50/60 Гц / 24 В DC — не более 4 ВА и 2 Вт; допустимо 85–110 %; напряжение питания указывают в заказе, это разные модели |
| Гистерезис | 2 °C |
| Цикл измерения | 100 мс |
| Выходное реле | SPDT, номинально 5 А на активной нагрузке при 250 В AC или 30 В DC; предел коммутации 1250 ВА и 150 Вт; минимальная нагрузка — 10 мА при 5 В DC (справочно) |
| Износостойкость | от 10 млн переключений без нагрузки; 50 000 при 5 А и 100 000 при 3 А (250 В AC или 30 В DC) |
| Внешний вход сброса | контактный: включено — не более 1 кОм, выключено — не менее 100 кОм; бесконтактный: остаточное напряжение до 1,5 В, ток утечки до 0,1 мА; ток около 10 мА |
| Светодиоды | питание PWR (зелёный) и выход ALM (красный) |
| Изоляция | сопротивление 20 МОм при 500 В; прочность 2300 В AC 50/60 Гц в течение 1 мин |
| Вибрация и удар | 10–55 Гц, амплитуда 0,35 мм; 100 м/с², по 3 раза в 6 направлениях |
| Среда | работа от −20 до +55 °C, хранение от −25 до +65 °C, без конденсата и обледенения; влажность 25–85 % |
| Корпус | PC и ABS, UL 94 V-0; 22,5 × 100 × 90 мм; около 160 г; IP20; на DIN-рейку |
| Клеммы | винтовые, момент 0,49–0,59 Н·м; два одножильных провода до 2,5 мм² или две гильзы 1,5 мм² с изоляцией; зачистка не более 8 мм |
| Стандарты | UL 61010-1 (Recognition), CSA C22.2 No. 14, EN 61010-1, EN 61326-1 для промышленной среды, Korean Radio Waves Act (Act 10564) |
Настройка и работа
Порог задают поворотными переключателями R_SW1, R_SW2 и R_SW3 — по одному на разряд, стрелку ставят на нужную цифру. В модели с шагом 1° это единицы, десятки и сотни, в модели с шагом 10° — десятки, сотни и тысячи, причём тысячи там допускают только 0–3: цифра от 4 до 9 даёт ошибку уставки. Остальное выбирают DIP-переключателем сбоку корпуса: предел тревоги (верхний или нижний), фиксацию, работу выходного реле как нормально открытого или нормально закрытого, шкалу °C или °F и датчик. Заводское положение — все движки в OFF и порог 0 °C. Даташит требует выключать питание перед перестановкой движков, потому что реле читает их только при включении.
Кроме тревоги по температуре реле срабатывает на обрыв датчика, неверный сигнал входа, недопустимую уставку и сбой памяти — тогда ALM мигает, а при тревоге горит ровно. Фиксация включена с завода: сработавшее реле не отпускает, пока не нажата кнопка LATCH_RST или не замкнут внешний вход сброса, и помнит тревогу после отключения питания. Той же кнопкой или тем же входом, удерживая 5 с и дольше, включают и снимают блокировку настроек; во время блокировки мигает PWR. Энергонезависимая память выдерживает 1 млн записей.
Документы
Всё выше — по даташиту OMRON Temperature Monitoring Relay K8AK-TH (Cat. No. N187-E1-03, на английском). В общем даташите реле контроля K8AK/K8DS Series (Cat. No. N172-E2-03-X) K8AK-TH стоит рядом с реле тока, напряжения и уровня тех же серий.
