Термоконтроллер E5C2
Цена: Под заказ

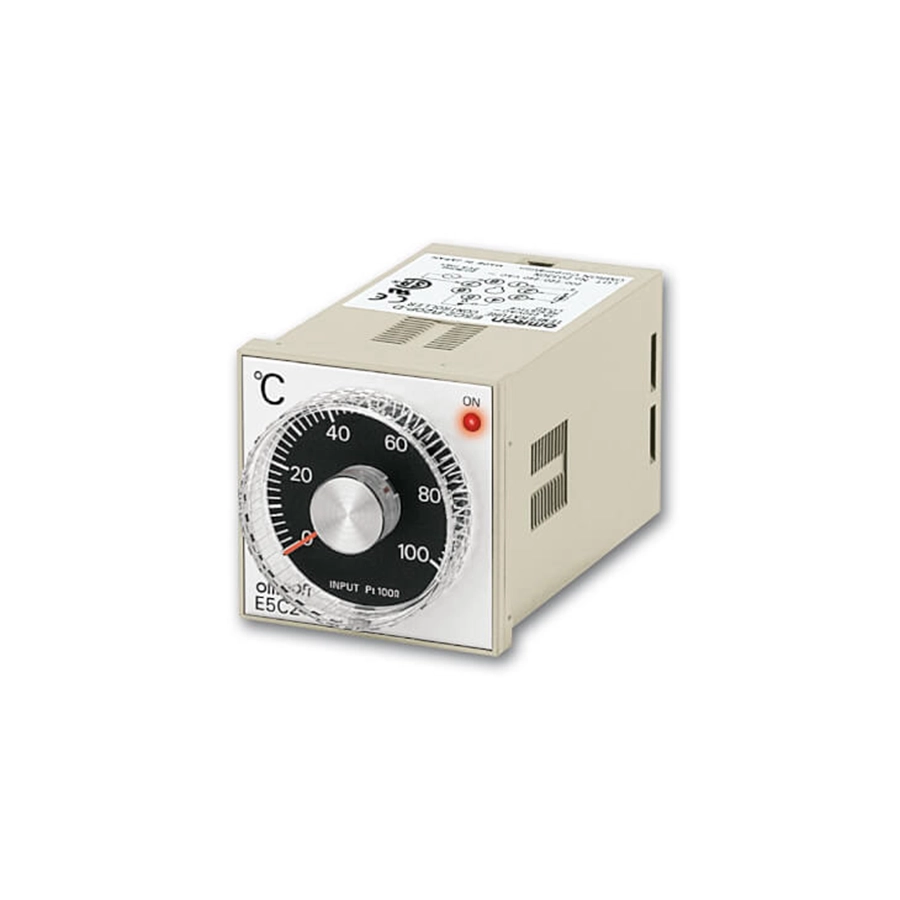

Аналоговый регулятор температуры OMRON 48 × 48 мм: уставку выставляют ручкой по шкале, индикатора нет, выход — реле. Термоконтроллер E5C2 работает двухпозиционно или, в исполнении E5C2-R40K, пропорционально с ручкой подстройки смещения; вход у каждой модели свой — термопара K или J, платиновый термометр Pt100 либо термистор со сменным элементом, а шкала уставки задаётся при заказе. Прибор вставляется в 8-контактную розетку, поэтому его ставят и в вырез щита с адаптером, и на DIN-рейку; с адаптером приборы можно ставить в ряд вплотную.
Электронный термостат с датчиком в комплекте и выходом 10 А — E5L; цифровые регуляторы того же размера — E5CB и E5CSV. Термопары и термометры сопротивления — E52. Весь раздел — Термоконтроллеры и термодатчики.
Модели и шкалы
Обозначение E5C2-R20K AC100-240 0-200: R — релейный выход, 20 — двухпозиционное регулирование (40 — пропорциональное), K — вход, AC100-240 — питание, 0-200 — шкала в °C.
| E5C2-R20K | термопара K; шкалы 0–200, 0–400, 0–600, 0–800, 0–1000, 0–1200 °C |
|---|---|
| E5C2-R40K | термопара K, пропорциональное регулирование; 0–200, 0–300, 0–400, 0–600, 0–800 °C |
| E5C2-R20J | термопара J; 0–200, 0–300, 0–400 °C |
| E5C2-R20P-D | Pt100; от −50 до 50, 0–50, 0–100, 0–200, 0–300, 0–400 °C |
| E5C2-R20G | термистор со сменным элементом; 0–100, 100–200, 150–300 °C |
Характеристики
| Питание | 100–240 В AC 50/60 Гц, допустимо 90–110 %; около 3,6 ВА; выход преобразователя частоты для питания не использовать |
|---|---|
| Вход | термопара (обрыв датчика обнаруживается), Pt100 или термистор E52-THE□ со сменным элементом |
| Выход | реле SPDT: 3 А при 250 В AC (активная нагрузка), до 330 ВА; ресурс не менее 100 000 срабатываний при 3 А и 110 В AC |
| Точность уставки | ±2 % шкалы |
| Двухпозиционный режим | гистерезис около 0,5 % шкалы, постоянный |
| Пропорциональный режим | зона пропорциональности 3 % шкалы (постоянная), период около 20 с, диапазон подстройки смещения — не менее 5 ±1 % шкалы |
| Среда | работа от −10 до +55 °C, влажность 45–85 %; обледенение и конденсат недопустимы |
| Изоляция | 20 МОм при 500 В DC; 2000 В AC 1 мин |
| Защита | лицевая панель IP40 (IP66 — с водонепроницаемой крышкой Y92A-□□N), клеммы IP00 |
| Масса | около 100 г с адаптером для щита |
Подключение и принадлежности
Датчик подключают к клеммам 1 (+) и 2 (−). Нагрузку нагрева — к клеммам 4 и 5, нагрузку охлаждения — к 4 и 6. Даташит советует при мощной нагрузке, и особенно при частом переключении в пропорциональном режиме, коммутировать её через внешнее реле, а питание брать от источника такой мощности, чтобы при включении нагрузки напряжение оставалось в пределах 90–110 %. Смещение в пропорциональном режиме устраняют ручкой подстройки: если температура держится ниже уставки, ручку поворачивают по часовой стрелке. Розетки заказывают отдельно: P2CF-08 или P2CF-08-E с защитой от прикосновения для монтажа спереди, P3G-08 — сзади; защитная крышка — Y92A-48B, крышка от прикосновения — Y92A-48G.
Документы
Всё выше — по даташиту OMRON Temperature Controller E5C2 (Cat. No. H12E-EN-03, на английском).
