Термоконтроллер E5_C-T
Документация
Цена: Под заказ

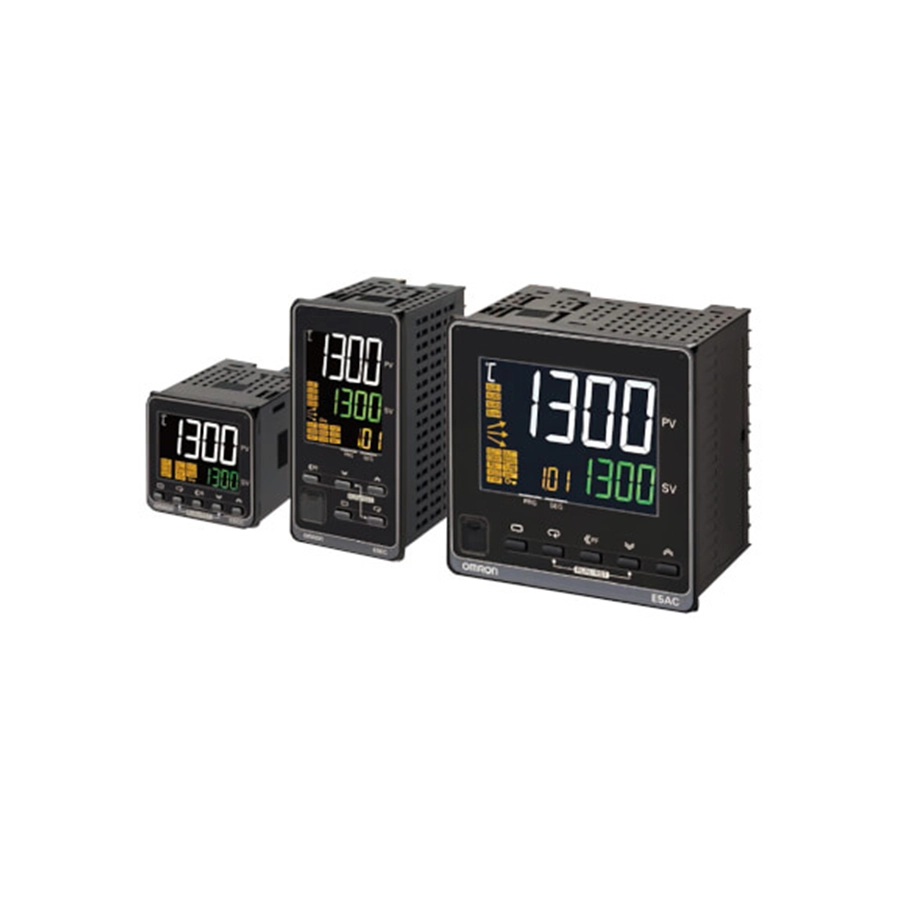

Программные регуляторы температуры OMRON ведут процесс по записанному температурному профилю: до 8 программ по 32 шага. OMRON называет их E5□C-T — это программируемые исполнения серии E5□C в трёх размерах: E5CC-T 48 × 48 мм, E5EC-T 48 × 96 мм и E5AC-T 96 × 96 мм. Шаг программы задают уставкой и временем либо наклоном; программы повторяют и связывают одну с другой, шаг можно пропустить, задержать или дождаться, пока температура войдёт в допуск. Вход универсальный, опрос — 50 мс; в сбросе регулятор либо прекращает регулирование, либо держит постоянную уставку.
Те же регуляторы без программы — серия E5□C; программные регуляторы на несколько контуров — E5AR-T и E5ER-T, ещё одна программная серия — E5□N-HT. Другие регуляторы — в разделе Термоконтроллеры и термодатчики.
Программа
| Программы и шаги | 8 программ по 32 шага — всего 256 шагов |
|---|---|
| Задание шага | по времени — уставка и время; по наклону — тип шага, уставка, наклон и время |
| Длительность шага | от 0 ч 0 мин до 99 ч 59 мин или от 0 мин 0 с до 99 мин 59 с |
| Наборы ПИД | 8, свой набор для каждой программы или автоматический выбор |
| Управление ходом | переход к следующему шагу, прыжок на шаг, удержание, ожидание в конце шага; повтор и связывание программ |
| Тревоги | свои для каждой программы, по текущей уставке с наклоном или по целевой уставке |
| Сигналы времени | 2 выхода, по одному включению и выключению на выход, задаются для каждой программы |
| Выходы состояния | окончание программы (длительность импульса задаётся), работа, стадия |
| Пуск | с уставки первого шага или с текущей температуры по наклону; отложенный пуск — до 99 дней 23 ч |
| После окончания | сброс, продолжение с последней уставкой или постоянная уставка |
| При включении питания | продолжение, сброс, ручной режим или работа — выбирается |
Характеристики
| Питание | 100–240 В AC 50/60 Гц или 24 В AC 50/60 Гц / 24 В DC; допустимо 85–110 %; E5CC-T — не более 7,5 ВА при 100–240 В AC |
|---|---|
| Входы | термопары K, J, T, E, L, U, N, R, S, B, C/W, PL II; Pt100, JPt100; инфракрасный датчик ES1B; 4–20 и 0–20 мА; 1–5, 0–5, 0–10 В |
| Управляющие выходы | реле SPST-NO (3 А при 250 В AC у E5CC-T, 5 А у E5EC-T и E5AC-T); напряжение для твердотельного реле 12 В DC ±20 %; ток 4–20 или 0–20 мА на нагрузку до 500 Ом; у E5EC-T и E5AC-T есть исполнения позиционно-пропорционального управления клапаном |
| Выходы тревоги | E5CC-T — 3, E5EC-T и E5AC-T — 4; реле SPST-NO 2 А при 250 В AC |
| Входы событий | E5CC-T — 2 или 4, E5EC-T и E5AC-T — 2, 4 или 6 |
| Выход передачи | 1 у моделей с этой опцией: 4–20 мА или 1–5 В |

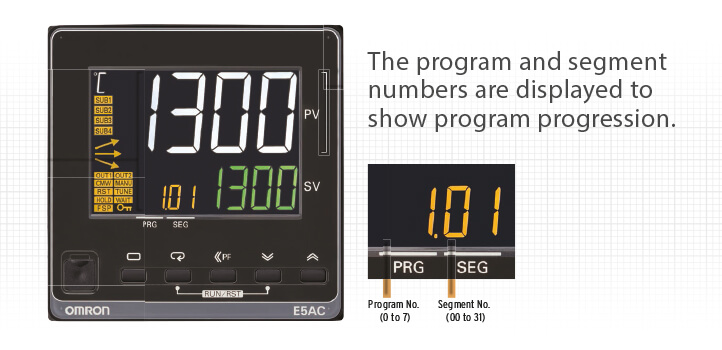

| Индикатор | E5CC-T — температура 15,2 мм и уставка 7,1 мм; E5EC-T — 18 мм, E5AC-T — 25 мм, третья строка показывает номер программы и шага, остаток времени шага или выходную величину |

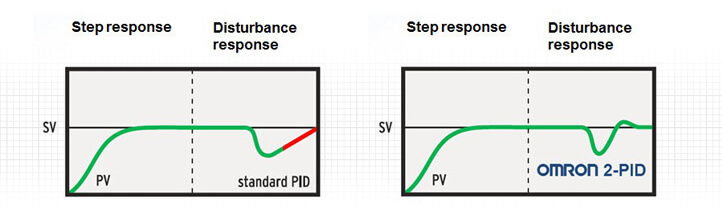

| Регулирование | 2-ПИД с автонастройкой или двухпозиционное; нагрев и охлаждение, робастная настройка, ограничение выходной величины и скорости её изменения |
| Среда | работа от −10 до +55 °C (для гарантии 3 года — до +50 °C), хранение от −25 до +65 °C; влажность 25–85 %; высота до 2000 м |
Программы набирают кнопками на лицевой панели или в программе CX-Thermo с компьютера; кабель USB-Serial E58-CIFQ2 подключают к порту настройки без подачи питания на регулятор. Глубина корпуса за панелью — 60 мм. Обозначение, например E5CC-TRX3A5M-000, строится так же, как у E5CC: управляющие выходы, число выходов тревоги, питание, клеммы, вход и опции.
Документы
Параметры программы и характеристики — по даташиту OMRON E5□C/E5□C-T Digital Temperature Controller (Cat. No. H177-E1-19, на английском), разделы E5CC-T и E5EC-T/E5AC-T; настройка программ — в руководстве E5□C-T Digital Temperature Controllers Programmable Type User’s Manual (Cat. No. H185-E1-08). Брошюра OMRON Europe о всей серии с разделом о программных моделях — E5_C Series (EU_02_E5_C_Family).
