Инфракрасный термодатчик ES1C
Цена: Под заказ

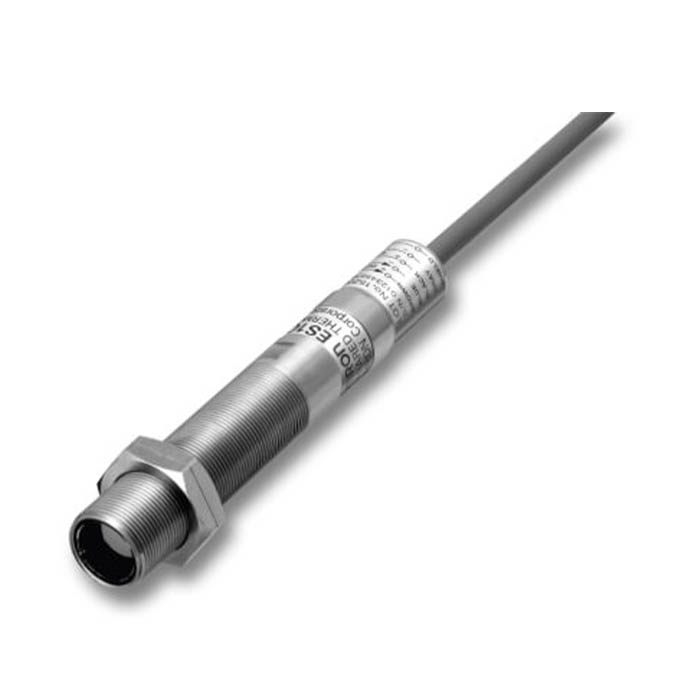

Температуру объекта от 0 до 400 °C этот датчик OMRON измеряет на расстоянии и передаёт токовым сигналом 4–20 мА. Инфракрасный термодатчик ES1C выпускается одной моделью, ES1C-A40: корпус из нержавеющей стали с резьбой M18 и кремниевой линзой, защита — как у IP67, работа при окружающей температуре до 70 °C. По даташиту H163 датчик быстрый — 100 мс до 90 % сигнала, а токовый выход устойчив к помехам; его можно поставить далеко от объекта — на 500 мм пятно измерения имеет диаметр 80 мм.
Инфракрасный датчик с выходом, как у термопары K, и четырьмя узкими диапазонами — ES1B; контактные датчики — термопары и термометры сопротивления E52. В даташите ES1C подключают к цифровому регулятору температуры с аналоговым входом и к панельному индикатору K3GN; регуляторы OMRON собраны в разделе Термоконтроллеры и термодатчики.
Характеристики
| Диапазон измерения | 0–400 °C |
|---|---|
| Точность | 0–200 °C — ±2 °C, 201–400 °C — ±1 % показания; при излучательной способности 0,95 |
| Влияние помех | излучаемое и кондуктивное электромагнитное поле — не более ±10 °C |
| Воспроизводимость | ±1 % показания |
| Отклик | 100 мс до 90 % сигнала |
| Приёмник | термобатарея, длина волны 8–14 мкм; излучательная способность фиксирована — 0,95 |
| Пятно измерения | диаметр 60 мм на расстоянии 300 мм, 80 мм — на 500 мм, 160 мм — на 1000 мм (по уровню 90 %); объект должен быть заметно больше пятна |
| Выход | 4–20 мА DC, нагрузка не более 250 Ом |
| Питание | 12–24 В DC, допустимо 90–110 %; ток не более 70 мА |
| Среда | работа от 0 до +70 °C, хранение от −20 до +70 °C, без обледенения и конденсата; влажность 35–85 % |
| Вибрация | амплитуда 1,5 мм при 10–55 Гц, по 2 ч по осям X, Y, Z |
| Корпус | резьба M18×1,0 длиной 60 мм, общая длина 120 мм, линза диаметром 12 мм; защита как у IP67; 180 г |
| Кабель | 2 м |
| Стандарты | маркировка CE; ЭМС — EN 61326-1, промышленная среда |
Подключение и установка
Коричневый провод — питание «+», синий — «−», чёрный — выход 4–20 мА «+», серый — «−», экран — на функциональную землю. Токовый выход и питание не изолированы: даташит требует исключить паразитные токи через подключённый прибор. Прибор на входе настраивают так, чтобы 4–20 мА показывались как 0,0–400,0 °C; примеры для регулятора с аналоговым входом и цифрового панельного индикатора K3GN, в том числе сдвиг показаний по одной и по двум точкам, — на с. 3–4 даташита.
Датчик крепят прилагаемыми контргайками моментом не более 20 Н·м, перпендикулярно объекту, вдали от горячего воздуха и мест, где окружающая температура выше 70 °C, и только в помещении. Блестящие поверхности измерять нельзя: при излучательной способности объекта ниже 0,9 на показание влияет окружающая температура, поэтому место измерения выбирают с высокой излучательной способностью или покрывают чёрной краской либо лентой; таблица излучательной способности металлов и неметаллов — на с. 5. Там, где окружающая температура резко меняется от излучения или горячего воздуха, датчик прикрывают тепловым экраном. Линзы не касаться, объекта датчиком не касаться.
Документы
Всё выше — по даташиту OMRON Infrared Thermosensor ES1C (Cat. No. H163-E1-03, на английском). Примеры из него — температура заготовок при формовке, контроль термообработки листа, стеклянные подложки жидкокристаллических панелей, сушка покрытий.
