Термоконтроллер E5_C
Документация
Цена: Под заказ

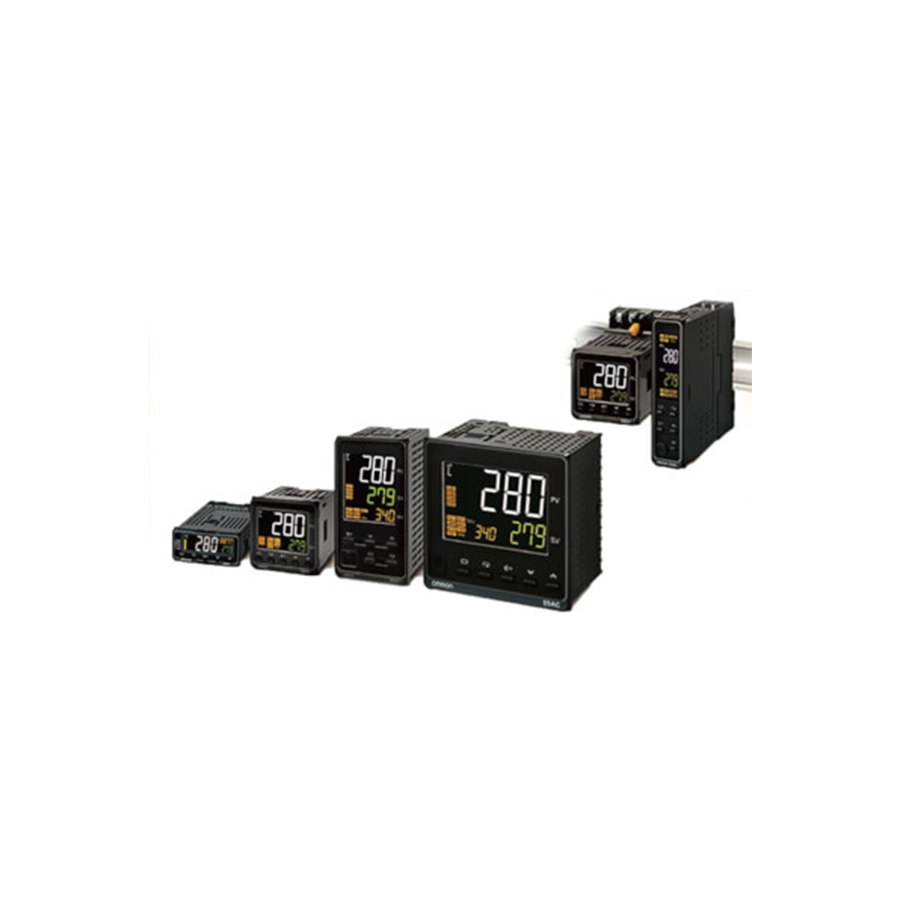

Серия цифровых регуляторов температуры OMRON с белым индикатором температуры — от корпуса 48 × 24 мм до модуля на DIN-рейку. OMRON обозначает серию E5□C: вместо квадрата в обозначении модели стоит буква типоразмера — E5GC, E5CC, E5EC, E5AC или E5DC. Общее у всех — универсальный вход для термопар, платиновых термометров и аналоговых сигналов, опрос входа за 50 мс, двухпозиционное или 2-ПИД-регулирование с автонастройкой и настройка с компьютера в программе CX-Thermo через USB-кабель без подачи питания на прибор. С ПЛК OMRON, Mitsubishi Electric и KEYENCE регуляторы обмениваются по RS-485 без программы в ПЛК (programless communications).
Программные регуляторы на базе той же серии, которые ведут температуру по профилю, — E5□C-T; регуляторы с адаптивным управлением — E5□D; упрощённый регулятор с DIP-переключателем — E5CSV. Токовый выход серии управляет регулятором мощности G3PW, выход напряжения — твердотельными реле. Другие регуляторы — в разделе Термоконтроллеры и термодатчики.
Типоразмеры
| E5GC | 48 × 24 мм, глубина 90 мм; цифры 10,5 мм; клеммы винтовые (E5GC-□6) или безвинтовые (E5GC-□C), клеммный блок съёмный; до 2 выходов тревоги |
|---|---|
| E5CC, E5CC-B, E5CC-U | 48 × 48 мм; цифры 15,2 мм; E5CC — винтовые клеммы, глубина 60 мм, до 3 выходов тревоги; E5CC-B — клеммы Push-In Plus; E5CC-U — втычной, снимается с цоколя |
| E5EC, E5EC-B | 48 × 96 мм; цифры 18 мм, показаны также уставка и выходная величина; 4 выхода тревоги (у E5EC-B — 2 или 4); порт настройки и сверху, и на лицевой панели |
| E5AC | 96 × 96 мм; цифры 25 мм; 4 выхода тревоги |
| E5DC, E5DC-B | модуль на DIN-рейку шириной 22,5 мм и глубиной 85 мм; клеммный блок съёмный; у E5DC-B питание и связь передаются через разъёмы клемм Push-In Plus, до 16 модулей |
Характеристики
Значения — для E5CC по разделу E5CC/E5CC-B/E5CC-U даташита; у других типоразмеров отличия указаны в их разделах.
| Питание | A — 100–240 В AC 50/60 Гц; D — 24 В AC 50/60 Гц или 24 В DC; допустимо 85–110 % |
|---|---|
| Входы | термопары K, J, T, E, L, U, N, R, S, B, C/W, PL II; Pt100, JPt100; инфракрасный датчик ES1B; 4–20 и 0–20 мА; 1–5, 0–5, 0–10 В |
| Точность показаний | при 23 °C: термопара — ±0,3 % показания или ±1 °C (что больше) ±1 цифра, с исключениями по типам и диапазонам в сноске *1; Pt100 — ±0,2 % или ±0,8 °C, ±1 цифра; аналоговые сигналы — ±0,2 % полной шкалы, ±1 цифра; у втычного E5CC-U по термопаре — ±1 % или ±2 °C |
| Управляющий выход 1 | реле SPST-NO 3 А при 250 В AC (у E5CC-U — SPDT); напряжение 12 В DC ±20 %, до 21 мА (защищён от короткого замыкания); ток 4–20 или 0–20 мА на нагрузку до 500 Ом |
| Выходы тревоги | реле SPST-NO, 250 В AC: 3 А у моделей с одним выходом, 2 А у моделей с тремя |
| Опции | по коду модели: тревога HB (обрыв нагревателя) и HS (пробой твердотельного реле), в том числе по трём фазам нагревателя; RS-485; 2 или 4 входа событий; вход удалённой уставки; выход передачи 4–20 мА или 1–5 В |
| Уставки | до 8 (SP0–SP7), выбор входами событий, кнопками или по связи |
| Регулирование | период 0,1, 0,2, 0,5 или 1–99 с; нагрев и охлаждение с раздельными ПИД; самонастройка, робастная настройка, автонастройка 40 % и 100 % |
| Функции | плавное изменение уставки, ограничение выходной величины, тревога обрыва контура, извлечение квадратного корня, логические операции, простая программа, индикатор состояния температуры |
| Среда | работа от −10 до +55 °C (для гарантии 3 года — до +50 °C), хранение от −25 до +65 °C; влажность 25–85 %; высота до 2000 м |
| Защита | лицевая панель — IP66, у E5CC-U — IP50; корпус IP20, клеммы IP00 |
| Изоляция | 20 МОм при 500 В DC; 3000 В AC 1 мин |
| Масса | E5CC — около 120 г, E5CC-U — около 100 г, адаптер крепления — около 10 г |
Обозначение
E5CC-RX3A5M-000 читается так: RX — релейный управляющий выход без второго (QX — напряжение для твердотельного реле, CX — токовый, QQ и CQ — с двумя управляющими выходами), 3 — число выходов тревоги, A — питание 100–240 В AC (D — 24 В AC/DC), 5 — клеммный блок под винт, закрытый крышкой, M — вход универсальный, последние три цифры — набор опций: 000 — без опций, 001 — тревоги HB, HS и 2 входа событий, 003 — те же тревоги для трёхфазного нагревателя и RS-485, 004 — RS-485 и 2 входа событий (только с токовым выходом CX). Полные таблицы опций каждого типоразмера — в даташите.
Документы
Типоразмеры и характеристики — по даташиту OMRON E5□C/E5□C-T Digital Temperature Controller (Cat. No. H177-E1-19, на английском); русский перевод сделан с ранней редакции H177-E1-07, в нём ещё нет моделей с клеммами Push-In Plus (E5CC-B, E5EC-B, E5DC-B). Настройка, параметры и коды ошибок — в руководстве E5□C Digital Temperature Controllers User’s Manual (Cat. No. H174-E1-18).
