Усилители волоконно-оптических датчиков
Усилитель — вторая половина волоконно-оптического датчика: он излучает и принимает свет и решает, есть ли объект, а к нему подключают головку E32 из раздела «Головки волоконно-оптических датчиков». Серии раздела различаются прежде всего способом настройки: кнопками с цифровым дисплеем и обучением или регулятором с шкалой. Дальше выбирают по числу каналов, быстродействию, свету — красный, инфракрасный или белый для цветных меток — и по связи с контроллером. Порядок подбора пары «головка — усилитель» — в разделе «Волоконно-оптические датчики».
Серии раздела
Типы — по делению усилителей в каталоге OMRON Europe и в групповом каталоге E56E; время срабатывания — наименьшее, по даташиту или каталогу серии.
| E3NX-FA | цифровой, с широким набором функций: настройка Smart Tuning, исполнения с аналоговым выходом и IO-Link, красный или инфракрасный свет, связь через модули E3NW; от 30 мкс |
|---|---|
| E3NX-MA | двухканальный, с логическими операциями над каналами, Smart Tuning, связь через модули E3NW; от 100 мкс |

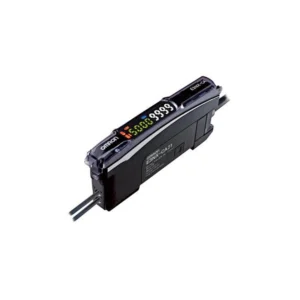

| E3NX-CA | для цветных меток: белый светодиод, у OMRON Europe — High-performance color mark sensor |

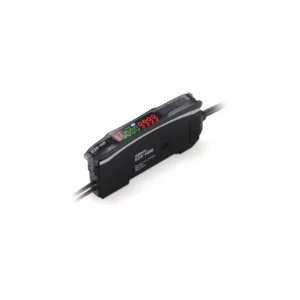

| E3X-HD | цифровой с двумя дисплеями и Smart Tuning, динамическая подстройка мощности DPC; от 50 мкс |
| E3X-SD | цифровой с одним дисплеем: кнопки UP и DOWN, обучение с объектом и без него; до 200 мкс |

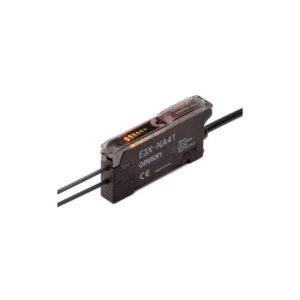

| E3X-NA | настройка восьмиоборотным регулятором по шкале, у OMRON Europe — Digital fiber amplifier with potentiometer adjustment; до 200 мкс |
| E3X-NA_F | быстрый вариант E3X-NA с регулятором: включение до 20 мкс |

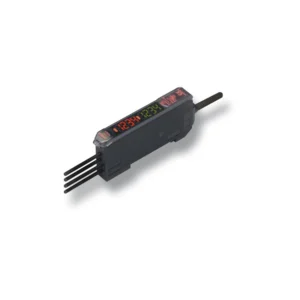

| E3X-MDA | два цифровых усилителя в одном корпусе, выходы И и ИЛИ; от 130 мкс |
| E3X-DAH-S | цифровой с инфракрасным светодиодом; в сверхбыстром режиме — 48–55 мкс |
Как выбрать
Каталог E56E делит усилители на простые в работе — с обучением кнопкой или регулятором — и на усилители с расширенными функциями: многофункциональные, быстродействующие, для цветных меток, двухканальные и инфракрасные. Если нужен только порог по одному объекту, хватает регулятора E3X-NA или кнопок E3X-SD; для быстрого объекта — E3X-NA_F. Логику двух точек без контроллера умеют E3X-MDA и E3NX-MA. Дальность зависит от усилителя: в руководстве OMRON Fiber Sensor Best Selection Catalog (E418-E1-22) с головкой E32-T11R в режиме Giga-power E3NX-FA работает на 3000 мм, а E3X-ZV — на 2000 мм; поэтому расстояние из карточки головки сверяют с тем усилителем, для которого оно указано.
Многие серии ставят на DIN-рейку сборкой: блоки под разъём соединяют разъёмами E3X-CN, и один ведущий разъём подаёт питание на всю группу. Какие разъёмы нужны, сколько блоков можно собрать и как меняется допустимая температура с их числом — в карточке каждой серии. Датчики, у которых усилитель встроен в корпус, — в разделе «Фотоэлектрические датчики».
