Головки волоконно-оптических датчиков

Карточки раздела повторяют деление головок E32 в каталоге OMRON Europe: одна карточка — одна группа головок. Головку подключают к усилителю из раздела «Усилители волоконно-оптических датчиков», а общее устройство такого датчика описано в разделе «Волоконно-оптические датчики».

Группы головок E32

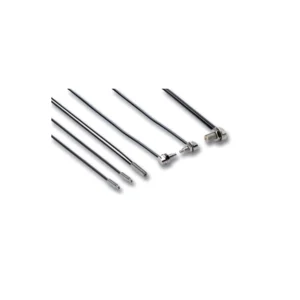

Стандартные цилиндрические	размеры M3–M6; гибкое волокно и выход кабеля под 90° против обрыва; у исполнений с шестигранным хвостовиком крепление одной гайкой

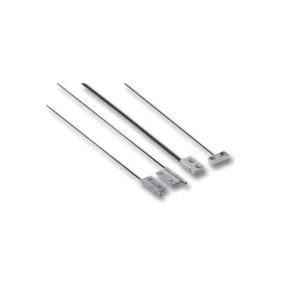

Прямоугольные	ставятся прямо на плоскую поверхность; корпус толщиной 3 или 4 мм; направление обнаружения по оси X, Y или Z

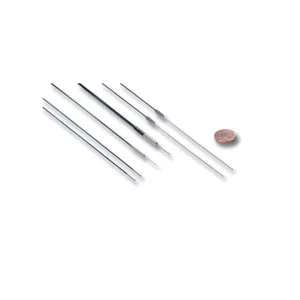

Миниатюрные	диаметр от 0,5 до 3 мм; исполнения с боковым обзором и точно выставленной оптической осью; гибкие гильзы для точной установки

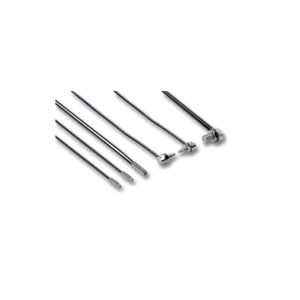

Для больших расстояний	встроенная фокусирующая линза; до 20 м; размеры от ∅2 мм до M14; стабильнее работают в пыли

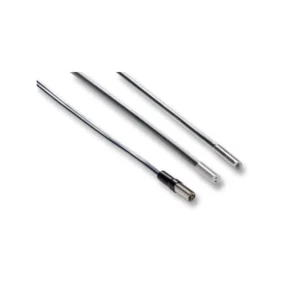

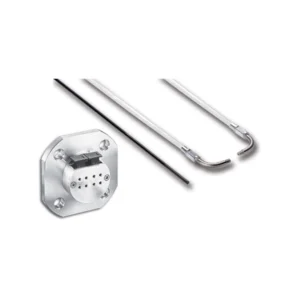

Химически стойкие	оболочка из фторопласта; до 200 °C; рассчитаны на частую мойку и работу с химическими веществами

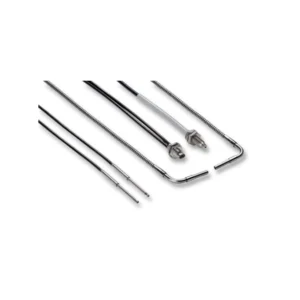

Теплостойкие	до 400 °C; размеры от ∅2 мм до M6; есть исполнения для больших расстояний и для точного обнаружения
Вакуумно стойкие	волокна и фланцы ввода в вакуумную камеру; утечка не более 1 × 10⁻¹⁰ Па·м³/с; до 200 °C; оболочка волокна из фторопласта или нержавеющей стали

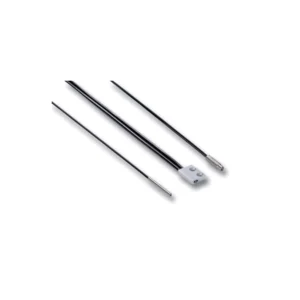

Для роботов	гарантированный ресурс — больше миллиона циклов изгиба; прямоугольные и цилиндрические, от ∅1,5 мм до M6

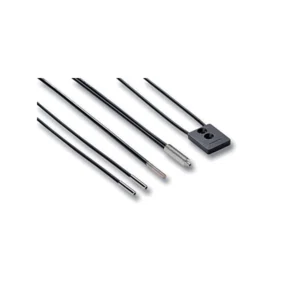

Повышенной точности	коаксиальные головки с линзой и пятном 100 мкм; пары на пересечение луча с узким лучом; головки с ограниченным отражением для перепада высоты меньше 100 мкм

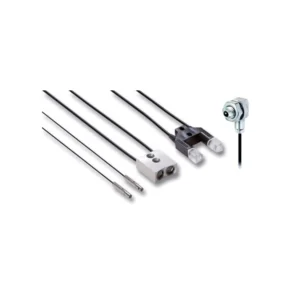

Специального назначения	жидкости и прозрачная плёнка, цветные метки, раскладка пластин (wafer mapping), горячие блестящие поверхности
Контроль зоны	объект обнаруживается в любом месте полосы высотой до 70 мм; карточка — в разделе световых барьеров

Подбор по условиям: руководство E418

Руководство OMRON Fiber Sensor Best Selection Catalog (E418-E1-22) предлагает начинать не с группы, а с условия установки или задачи.

Обычная установка	резьбовые головки крепят в отверстие гайками; шестигранные затягивают одной гайкой, и кабель идёт вдоль стенки; цилиндрические фиксируют установочным винтом там, где тесно
Мало места	плоские ставятся без специальных кронштейнов; головки с гильзой — для обнаружения вблизи и мелких объектов в тесноте
Особый луч	малое пятно — для мелких объектов; мощный луч — для большого оборудования, крупных объектов и воздуха с частицами; узкий обзор — луч не расходится, и отражения от соседних предметов не дают ложных срабатываний; обнаружение только в заданном диапазоне, без фона
Прозрачные объекты	световозвратные — луч проходит объект дважды и ослабевает сильнее; с ограниченным отражением — для стекла с зеркальной поверхностью
Тяжёлая среда	стойкие к маслам и химическим веществам; стойкие к многократному изгибу и к обрыву при зацеплении или ударе; теплостойкие до 400 °C
Особые задачи	контроль полосы для материала, который смещается, или падающих деталей; уровень жидкости — на трубке или в самой жидкости; вакуум до 10⁻⁵ Па; стеклянные подложки и пластины
