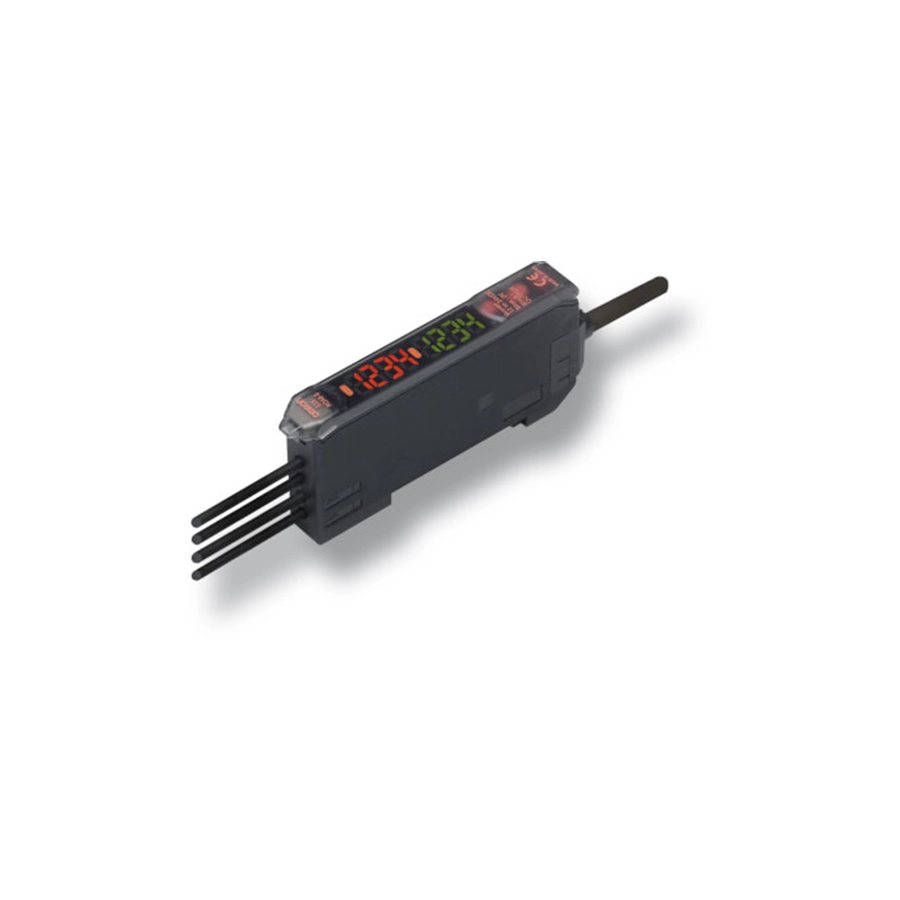

Оптоволоконный усилитель E3X-MDA
Документация
Цена: Под заказ
Двухканальный волоконный усилитель OMRON: в узком корпусе E3X-MDA каталог E56E насчитывает два цифровых усилителя. К блоку подключают две волоконные головки; режим Light-ON или Dark-ON и таймер у каналов задаются раздельно, остальные настройки общие, а второй выход можно назначить не только на второй канал, но и на логику двух каналов: И, ИЛИ, синхронизацию по фронту или спаду, дифференциальный выход. По E56E такая обработка обходится без контроллера — проверку датчиков можно добавить в машину, не перепрограммируя ПЛК, — а один блок заменяет два обычных усилителя и экономит место.
Двухканальный усилитель новой линейки — E3NX-MA; одноканальные с цифровым дисплеем — E3X-HD, E3X-SD и E3NX-FA. Все серии — в разделе «Усилители волоконно-оптических датчиков», головки — в разделе «Головки волоконно-оптических датчиков», например миниатюрные E32.
Характеристики
| Исполнения | E3X-MDA11 (NPN) и E3X-MDA41 (PNP) с кабелем; E3X-MDA6 (NPN) и E3X-MDA8 (PNP) под разъём для сборки |
|---|---|
| Свет | красный светодиод, по E56E — 650 нм |
| Питание | 12–24 В DC ±10 %, пульсации (p-p) до 10 %; до 1080 мВт (45 мА при 24 В) |
| Выход | открытый коллектор, до 26,4 В DC; ток нагрузки до 50 мА, остаточное напряжение до 1 В |
| Режимы | сверхбыстрый SHS — 130 мкс, а с функциями И, ИЛИ, синхронизации и дифференциальным выходом — 200 мкс; быстрый HS — 450 мкс; стандартный STND — 1 мс; высокого разрешения HRES — 4 мс |
| Настройка | обучение и кнопки UP и DOWN; подстройка мощности излучения и усиления приёмника под заданный уровень, по умолчанию — 2000; обнуление |
| Таймер | выключен, задержка отключения, задержка включения или одиночный импульс; 1 мс — 5 с: до 20 мс шагом 1 мс, до 200 мс шагом 10 мс, до 1 с шагом 100 мс, дальше шагом 1 с |
| Дисплеи | основной красный и дополнительный зелёный; что на них показывать, выбирают: свет по двум каналам сразу, свет рядом с порогом, свет в процентах, пики, длинную шкалу и другое |
| Взаимные помехи | подавляются синхронизацией по оптической связи — до 9 блоков (18 каналов), с включённой подстройкой мощности — до 6; в режиме SHS связь выключена |
| Защита цепей | от обратной полярности питания, от короткого замыкания выхода |
| Степень защиты | IP50 по IEC 60529 с защитной крышкой |
Подключение и меры предосторожности
Для исполнений под разъём инструкция называет ведущий разъём E3X-CN21 на четыре провода и ведомый E3X-CN22 на два; E56E среди разъёмов к E3X-MDA перечисляет ещё E3X-CN21 с кабелем 30 см и вилкой M12 или M8. Блок готов к работе через 200 мс после включения питания; если нагрузка питается отдельно, блок включают первым, а выключают сначала нагрузку. Кабель не удлиняют больше чем на 100 м, провод удлинения — от 0,3 мм². Волокна головок из метакриловой смолы, поэтому органические растворители рядом не допускаются; блок не чистят разбавителем, бензином, ацетоном и керосином. Из пультов подходит только E3X-MC11-SV2 для серии E3X-DA-S, и то не со всеми функциями; оптическая связь с усилителем E3X-DA-N невозможна.
Документы
Характеристики и настройка — по инструкции OMRON E3X-MDA Series (1636622-0A, на английском) и разделу E3X-MDA каталога Fiber-optic sensors (Cat. No. E56E-EN-07, с. 35). Отдельного даташита серии поиск OMRON не находит.
