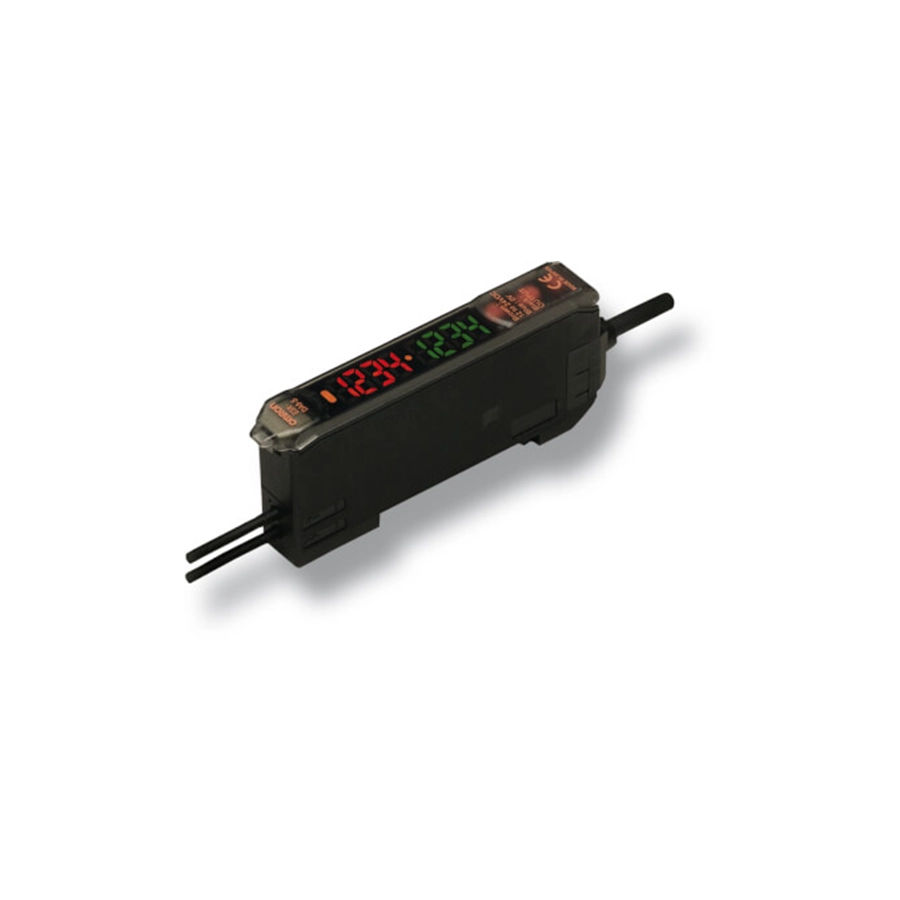

Цифровой усилитель E3X-DAH-S
Цена: Под заказ
Цифровой волоконный усилитель OMRON, у которого вместо красного светодиода стоит инфракрасный. Каталог OMRON E56E относит серию E3X-DAH-S к продвинутым усилителям и называет её подходящей для обнаружения воды и для мест, где видимый свет нежелателен. Порог задают обучением и цифровыми клавишами «вверх» и «вниз», мощность излучения и усиление приёмника регулируются в цифровом виде, а режимов работы три — сверхбыстрый, стандартный и высокого разрешения.
Инфракрасные исполнения со светодиодом 870 нм есть и в серии E3NX-FA — это E3NX-FAH. Те же три режима и такой же таймер каталог E56E даёт двухканальному E3X-MDA. Остальные серии — в разделе «Усилители волоконно-оптических датчиков»; головки к усилителю — в разделе «Головки волоконно-оптических датчиков».
Характеристики
По разделу E3X-DAH-S каталога E56E на с. 39 — другого документа OMRON о серии поиск OMRON не находит.
| Исполнения | E3X-DAH11-S 2M (NPN) и E3X-DAH41-S 2M (PNP) с кабелем 2 м; E3X-DAH6-S (NPN) и E3X-DAH8-S (PNP) под разъём для сборки |
|---|---|
| Свет | инфракрасный светодиод; длина волны в каталоге не указана |
| Питание | 12–24 В DC ±10 %, пульсации (p-p) не более 10 % |
| Время срабатывания | сверхбыстрый режим: у NPN — 48 мкс на срабатывание и 50 мкс на сброс, у PNP — 53 и 55 мкс; стандартный — 1 мс; высокого разрешения — 4 мс |
| Настройка | обучением или кнопками «вверх» и «вниз» по цифрам на дисплее |
| Мощность | подстройка излучаемой мощности и усиления приёмника в цифровом виде |
| Таймер | задержка выключения, задержка включения или одиночный импульс; от 1 мс до 5 с: до 20 мс шаг 1 мс, до 200 мс — 10 мс, до 1 с — 100 мс, до 5 с — 1 с |
| Дисплей | уровень света и порог или вид по выбору пользователя |
| Защита | от обратной полярности питания и от короткого замыкания выхода; подавление взаимных помех |
| Степень защиты | IP50 по IEC 60529 с защитной крышкой |
Подключение
E3X-DAH6-S и E3X-DAH8-S подключают через разъём, который заказывают отдельно: E3X-CN21 с ПВХ-кабелем 2 м, E3X-CN21-M1J 0.3M — кабель 30 см с четырёхконтактной вилкой M12 или E3X-CN21-M3J-2 0.3M — кабель 30 см с вилкой M8. Исполнения E3X-DAH11-S и E3X-DAH41-S выпускаются с кабелем длиной 2 м.
Документы
Исполнения, режимы и таймер — по каталогу OMRON Fiber optic sensors (E56E-EN-07, раздел E3X-DAH-S на с. 39, на английском). Даташит E3X-DA-N (E22E) описывает инфракрасные E3X-DAH11-N и E3X-DAH41-N другой серии — в этой карточке его данные не используются.
