Волоконно-оптические датчики
Волоконно-оптический датчик OMRON собирается из головки серии E32 с волокном и усилителя, к которому это волокно подключают. Групповой каталог OMRON Fiber-optic sensors (E56E-EN-07) ведёт подбор по шагам: сначала головка вместе с принадлежностями, затем усилитель. На сайте эти шаги — два раздела каталога: «Головки волоконно-оптических датчиков» и «Усилители волоконно-оптических датчиков».
Шаг 1: головка

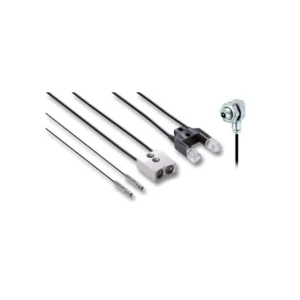

В E56E головки E32 сведены в три группы — по условиям установки и по объекту. К ним же относятся принадлежности: линзы, защитные трубки, отражатели и детали для установки.
| Общего применения | стандартные цилиндрические — размеры от M3 до M6, стандартное и гибкое волокно; прямоугольные — корпус толщиной 3 или 4 мм, исполнения с оптикой по осям X, Y и Z; миниатюрные — диаметр от 0,5 до 3 мм, есть исполнения с гильзой, которую можно изгибать; для больших расстояний — со встроенными фокусирующими линзами |
|---|---|
| Стойкие к среде | химически стойкие — оболочка или покрытие из фторопласта; теплостойкие — до 400 °C; вакуумно стойкие — утечка не более 1 × 10−10 Па·м³/с |
| Особые объекты и установка | для роботов — многожильное волокно, больше миллиона циклов изгиба; для точного обнаружения — точность до 100 мкм, коаксиальное волокно, регулируемый фокус; контроль зоны — зона шириной до 70 мм, карточка лежит в разделе световых барьеров; специального назначения — полупроводниковые пластины, уровень жидкости, плоское стекло, печатные метки |
Шаг 2: усилитель

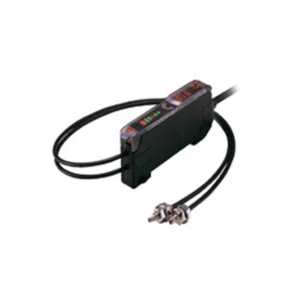

Усилители E56E делит на простые в работе — с обучением кнопкой или с настройкой потенциометром — и на усилители с расширенными функциями: многофункциональные, быстродействующие, для цветных меток, двухканальные и с инфракрасным светодиодом. Какая серия каталога к какой группе относится, сказано в разделе усилителей.
Расстояние срабатывания OMRON указывает для головки вместе с определённым усилителем: в таблице выбора E56E — для E3X-DA-SE-S, в действующем руководстве по подбору Fiber Sensor Best Selection Catalog (E418-E1-22) — для E3X-ZV и E3NX-FA. E418 так и оговаривает: расстояние в характеристиках головки дано для её сочетания с усилителем, и при подборе нужно смотреть, для какой серии усилителя. Датчики, у которых усилитель встроен в корпус, — в разделе «Фотоэлектрические датчики».
