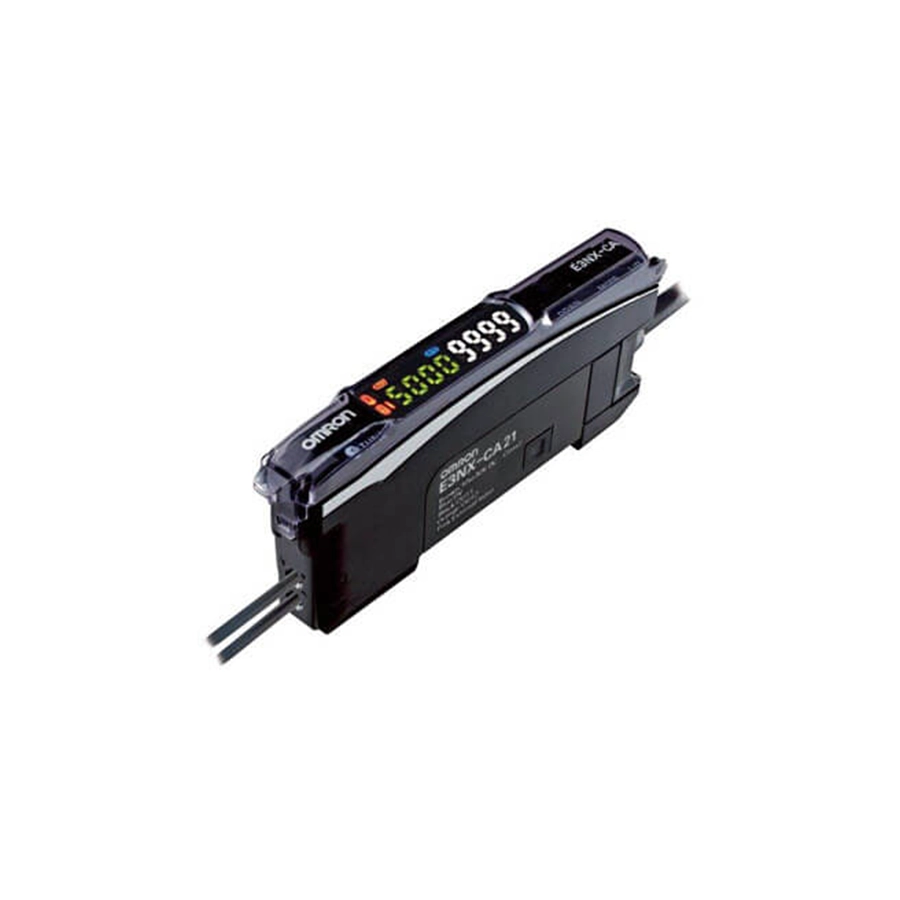

Датчик цветных меток E3NX-CA
Документация
Цена: Под заказ
Волоконный усилитель OMRON с белым светодиодом для цветных меток: к нему подходят обычные волоконные головки. E3NX-CA светит белым светом 420–700 нм и сравнивает отражение по трём составляющим RGB — в режиме контраста по яркости, в режиме цвета по соотношению R, G и B, так что выход срабатывает на совпадение или несовпадение с запомненным цветом. Чувствительность задаётся функцией Smart Tuning; значения RGB видны на индикаторе, а исполнение для блока связи передаёт их контроллеру в реальном времени.
Датчики меток со встроенной оптикой — E3S-DC с RGB-светодиодами и E3ZM-V в стальном корпусе SUS316L; другой усилитель серии E3NX — E3NX-FA. Карточка лежит в двух разделах — «Датчики для обнаружения печатных меток и датчики цвета» и «Усилитель волоконно-оптического датчика».
Характеристики
| Исполнения | один выход: E3NX-CA11 2M (NPN) и E3NX-CA41 2M (PNP) — кабель 2 м, E3NX-CA6 (NPN) и E3NX-CA8 (PNP) под разъём E3X-CN11/CN12; два выхода и вход: E3NX-CA21 2M (NPN), E3NX-CA51 2M (PNP); E3NX-CA0 — для блока связи |
|---|---|
| Источник света | белый светодиод, 420–700 нм |
| Время отклика | 50 мкс (SHS, только режим контраста), 250 мкс (HS), 1 мс (стандартный), 16 мс (GIGA) |
| Настройка | Smart Tuning — по двум точкам, полностью автоматически или по одной точке (1–99 %), либо вручную; уровень мощности 100–9999 |
| Выход | открытый коллектор, 30 В; нагрузка — 100 мА, когда рядом до трёх усилителей, и 20 мА, когда их от 4 до 30; у E3NX-CA0 своих выходов нет — два сигнала датчика уходят в контроллер через блок связи |
| Функции | таймер (задержка включения, выключения, одиночный импульс, обе задержки); обнуление (в режиме контраста); банки 1–8; у второго выхода расширенных — ошибка, AND или OR |
| Усилителей в группе | до 30; защита от взаимного влияния — до 10 (кроме режима SHS) |
| Питание | 10–30 В DC; при 24 В — до 960 мВт (65 мА), в режиме Eco до 720 мВт; E3NX-CA0 питается через разъём блока связи |
| Засветка | лампа накаливания — до 20 000 лк, солнце — до 30 000 лк |
| Температура | группа из 1–2 усилителей: −25…55 °C, из 3–10: −25…50 °C, из 11–16: −25…45 °C, из 17–30: −25…40 °C, у E3NX-CA0 нижняя граница по тем же группам — 0 °C; хранение −30…70 °C |
| Корпус | поликарбонат, кабель — ПВХ; исполнения с кабелем — около 115 г в упаковке |
Головки и принадлежности
В даташите для E3NX-CA приведены дальности с отражательной головкой E32-C91N 2M (M6, угловая) и щелевой головкой на пересечение луча E32-G16 2M; остальные головки — в справочнике OMRON E418. Для сети — блок связи EtherCAT E3NW-ECT и распределённый блок датчиков E3NW-DS; блоки связи E3NW-CRT, E3NW-CCL, E3X-DRT21-S, E3X-CRT и E3X-ECT с E3NX-CA0 не работают. Усилитель ставится на DIN-рейку PFP-100N или PFP-50N с концевыми упорами PFP-M, либо на кронштейн E39-L143.
Документы
Характеристики — по даташиту OMRON Color Fiber Amplifier Unit E3NX-CA (Cat. No. E105E-EN-01, на английском); E3NX-CA и E3S-DC вместе — в брошюре E3S-DC/E3NX-CA (Cat. No. Y216-E1-03) и её русской версии.
