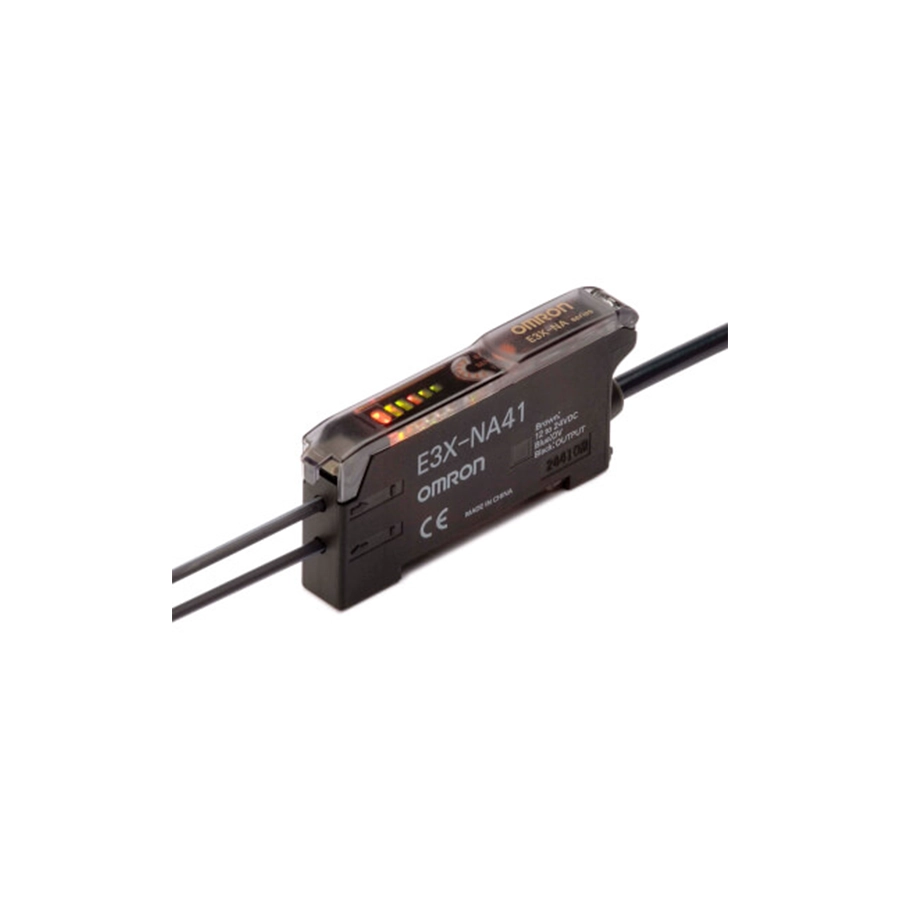

Цифровой волоконный усилитель E3X-NA
Документация
Цена: Под заказ
Порог этого волоконного усилителя OMRON задаёт восьмиоборотный регулятор, уровень света видно по шкале. В даташите E401 серия E3X-NA стоит в паре с E3X-SD: у E3X-SD цифровой дисплей и настройка клавишами, у E3X-NA — светодиодная шкала и регулятор; OMRON Europe называет E3X-NA цифровым усилителем с регулировкой потенциометром. Шкала показывает, насколько уровень принятого света выше или ниже порога, ступенями около 10 и 20 %, выход срабатывает не дольше чем за 200 мкс. Кроме обычных исполнений в серии есть влагозащищённые E3X-NA□V со степенью защиты IP66.
Скоростная ветвь серии со срабатыванием за 20 мкс описана отдельно — E3X-NA_F. Из того же даташита — E3X-SD с обучением по кнопке; с настройкой Smart Tuning и большим выбором функций — E3NX-FA. Остальные усилители — в разделе «Усилители волоконно-оптических датчиков», головки к ним — в разделе «Головки волоконно-оптических датчиков».
Характеристики
По таблице даташита E401 на с. 3, столбцы E3X-NA□ и E3X-NA□V.
| Исполнения | обычные: E3X-NA11 (NPN) и E3X-NA41 (PNP) с кабелем 2 м, E3X-NA6 и E3X-NA8 под разъём для сборки; влагозащищённые: E3X-NA11V и E3X-NA41V с кабелем 2 м, E3X-NA14V и E3X-NA44V с разъёмом M8 |
|---|---|
| Свет | красный четырёхэлементный светодиод 624 нм; у исполнений V — красный светодиод 680 нм |
| Питание | 12–24 В DC ±10 %, пульсации (p-p) не более 10 %; только постоянный ток |
| Потребление | при 24 В — до 840 мВт (35 мА), при 12 В — до 420 мВт (35 мА) |
| Выход | открытый коллектор NPN или PNP, нагрузка до 26,4 В и 50 мА, остаточное напряжение до 1 В; Light-ON или Dark-ON — переключателем |
| Время срабатывания | до 200 мкс на срабатывание и на сброс; если рядом стоят 8 и больше усилителей E3X-NA — до 350 мкс |
| Чувствительность | восьмиоборотный регулятор с указателем |
| Таймер | выключен или задержка выключения 40 мс (постоянная) — переключателем |
| Взаимные помехи | подавляются для 5 усилителей оптической синхронизацией, если в сборке стоят только E3X-SD и E3X-NA |
| Защита | от обратной полярности питания и от короткого замыкания выхода |
| Засветка приёмника | лампа накаливания — до 10 000 лк, солнечный свет — до 20 000 лк |
| Сборка и температура | до 16 усилителей рядом; работа от −25 °C до 55 °C при 1–3, до 50 °C при 4–11, до 45 °C при 12–16; хранение от −30 °C до 70 °C без обледенения и конденсата |
| Влажность | при работе 35–85 %, при хранении 35–95 %, без конденсата |
| Прочность | изоляция от 20 МОм при 500 В DC; 1000 В AC 50/60 Гц в течение минуты, у влагозащищённых и исполнений с разъёмом — 500 В AC; вибрация 10–55 Гц, двойная амплитуда 1,5 мм, по 2 ч по осям X, Y, Z; удар 500 м/с² по 3 раза по каждой оси |
| Степень защиты | IP50 по IEC 60529 с защитной крышкой, у исполнений V — IP66 |
| Корпус | PBT, крышка — поликарбонат, у исполнений V — полиэфирсульфон (PES); масса в упаковке около 100 г с кабелем и 55 г под разъём, у влагозащищённых на 10 г больше |
Дистанция с головками E32
У обычных E3X-NA дистанция та же, что у E3X-SD, — это один столбец таблицы на с. 4; у исполнений V она меньше.
| E32-T11R 2M, пересечение луча | 560 мм, у E3X-NA□V — 280 мм |
|---|---|
| E32-LT11 2M, пересечение луча | 2100 мм, у E3X-NA□V — 1050 мм |
| E32-D11R 2M, отражение | 180 мм, у E3X-NA□V — 90 мм |
| E32-CC200 2M, отражение | 300 мм, у E3X-NA□V — 150 мм |
Монтаж
Усилители надевают на DIN-рейку по одному и сдвигают вплотную, пока не защёлкнутся фиксаторы, а снимают в обратном порядке — сначала раздвигают, потом снимают по одному; питание при этом выключено. Волокна вставляют по меткам на боковой стенке при открытой крышке и опускают рычаг фиксации, причём переводить рычаг можно при температуре от −10 °C до 40 °C. Отверстие оптической связи на боку, через которое соседние усилители подавляют помехи, держат чистым: пыль нарушает связь. К E3X-NA6 и E3X-NA8 нужны разъёмы E3X-CN11 (ведущий, 3 провода) и E3X-CN12 (ведомый, 1 провод), на пять усилителей — один ведущий и четыре ведомых; к E3X-NA14V и E3X-NA44V — кабели XS3F-M421-402-A, XS3F-M421-405-A, XS3F-M422-402-A или XS3F-M422-405-A. Кронштейн — E39-L143, у исполнений V — E39-L148; торцевая пластина — PFP-M.
Документы
Таблица и порядок монтажа — по даташиту OMRON Simple Fiber Amplifier Unit E3X-SD/-NA (Cat. No. E401-E1-02, на английском). Прежний даташит серии — Super Manual Fiber Amplifier E3X-NA (Cat. No. E23E-EN-01, на английском): в нём длина волны обычных исполнений указана 680 нм, в E401 — 624 нм, в таблице — по E401. Шаги шкалы — по рисунку каталога OMRON Fiber optic sensors (E56E-EN-07, с. 31).
