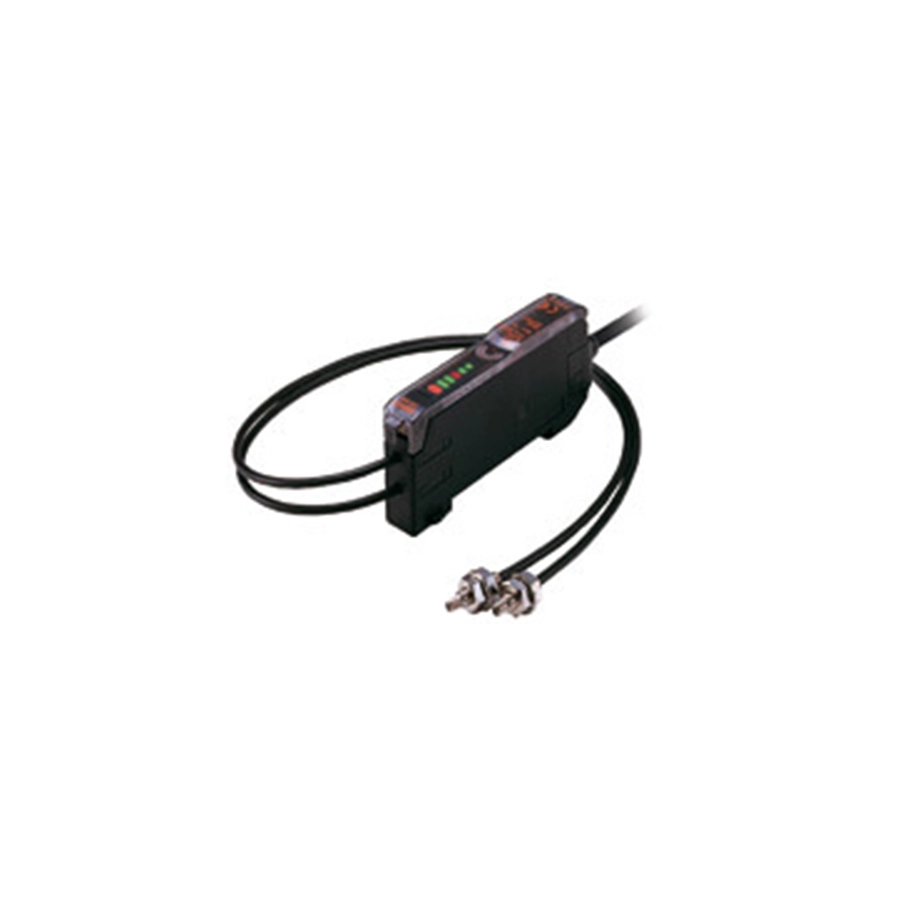

Цифровой усилитель E3X-NA_F
Документация
Цена: Под заказ
Быстрая ветвь серии E3X-NA: выход включается не позже чем через 20 мкс, а выключается не позже чем через 30 мкс. В даташите E401 это модели для скоростного обнаружения E3X-NA11F (NPN) и E3X-NA41F (PNP) с кабелем 2 м, а каталог OMRON E56E называет E3X-NA_F быстрым цифровым усилителем с потенциометром для скоростных задач. Порог задают тем же восьмиоборотным регулятором, что у E3X-NA, уровень света видно по светодиодной шкале. Дистанция с той же головкой короче, чем у обычного E3X-NA, и оптической синхронизации против взаимных помех у E3X-NA□F по E401 нет.
Обычная серия с временем срабатывания до 200 мкс — E3X-NA, усилитель из того же даташита с цифровым дисплеем — E3X-SD. В сверхбыстром режиме за 30 мкс срабатывает и E3NX-FA с настройкой кнопкой. Все усилители собраны в разделе «Усилители волоконно-оптических датчиков», головки — в разделе «Головки волоконно-оптических датчиков».
Характеристики
По таблице даташита E401 на с. 3, столбец E3X-NA□F.
| Исполнения | E3X-NA11F 2M (NPN) и E3X-NA41F 2M (PNP) с кабелем 2 м; в каталоге E56E есть и E3X-NA44FV (PNP) с разъёмом M8 и степенью защиты IP66 |
|---|---|
| Время срабатывания | включение — до 20 мкс, выключение — до 30 мкс |
| Свет | красный четырёхэлементный светодиод 625 нм |
| Питание | 12–24 В DC ±10 %, пульсации (p-p) не более 10 % |
| Потребление | при 24 В — до 840 мВт (35 мА) |
| Выход | открытый коллектор NPN или PNP, нагрузка до 26,4 В и 50 мА, остаточное напряжение до 1 В; Light-ON или Dark-ON — переключателем |
| Чувствительность | восьмиоборотный регулятор с указателем |
| Таймер | выключен или задержка выключения 40 мс (постоянная) |
| Взаимные помехи | подавления нет |
| Защита | от обратной полярности питания и от короткого замыкания выхода |
| Засветка приёмника | лампа накаливания — до 10 000 лк, солнечный свет — до 20 000 лк |
| Сборка и температура | до 16 усилителей рядом; работа от −25 °C до 55 °C при 1–3, до 50 °C при 4–11, до 45 °C при 12–16; хранение от −30 °C до 70 °C без обледенения и конденсата |
| Влажность | при работе 35–85 %, при хранении 35–95 %, без конденсата |
| Прочность | изоляция от 20 МОм при 500 В DC; 1000 В AC 50/60 Гц в течение минуты; вибрация 10–55 Гц, двойная амплитуда 1,5 мм, по 2 ч по осям X, Y, Z; удар 500 м/с² по 3 раза по каждой оси |
| Степень защиты | IP50 по IEC 60529 с защитной крышкой |
| Корпус | PBT, крышка — поликарбонат; масса в упаковке около 100 г; кронштейн E39-L143 и торцевая пластина PFP-M заказываются отдельно |
Дистанция с головками E32
В таблице на с. 4 у E3X-NA□F свой столбец; для сравнения — значения обычных E3X-NA из соседнего столбца.
| E32-T11R 2M, пересечение луча | 160 мм, у E3X-NA — 560 мм |
|---|---|
| E32-LT11 2M, пересечение луча | 700 мм, у E3X-NA — 2100 мм |
| E32-D11R 2M, отражение | 60 мм, у E3X-NA — 180 мм |
| E32-CC200 2M, отражение | 100 мм, у E3X-NA — 300 мм |
Документы
Характеристики и дистанции — по даташиту OMRON Simple Fiber Amplifier Unit E3X-SD/-NA (Cat. No. E401-E1-02, на английском). В разделе E3X-NA_F каталога Fiber optic sensors (E56E-EN-07, с. 36, на английском) данные расходятся с E401: там красный светодиод 680 нм и подавление взаимных помех в списке защит, а исполнение E3X-NA44FV есть только в каталоге; в таблице выше — по E401. Модели с временем срабатывания 20 мкс перечислены и в брошюре OMRON E3X-SD/NA (Cat. No. E400-E1-01).
