Оптоволоконные усилители E3NX-MA
Документация
Цена: Под заказ

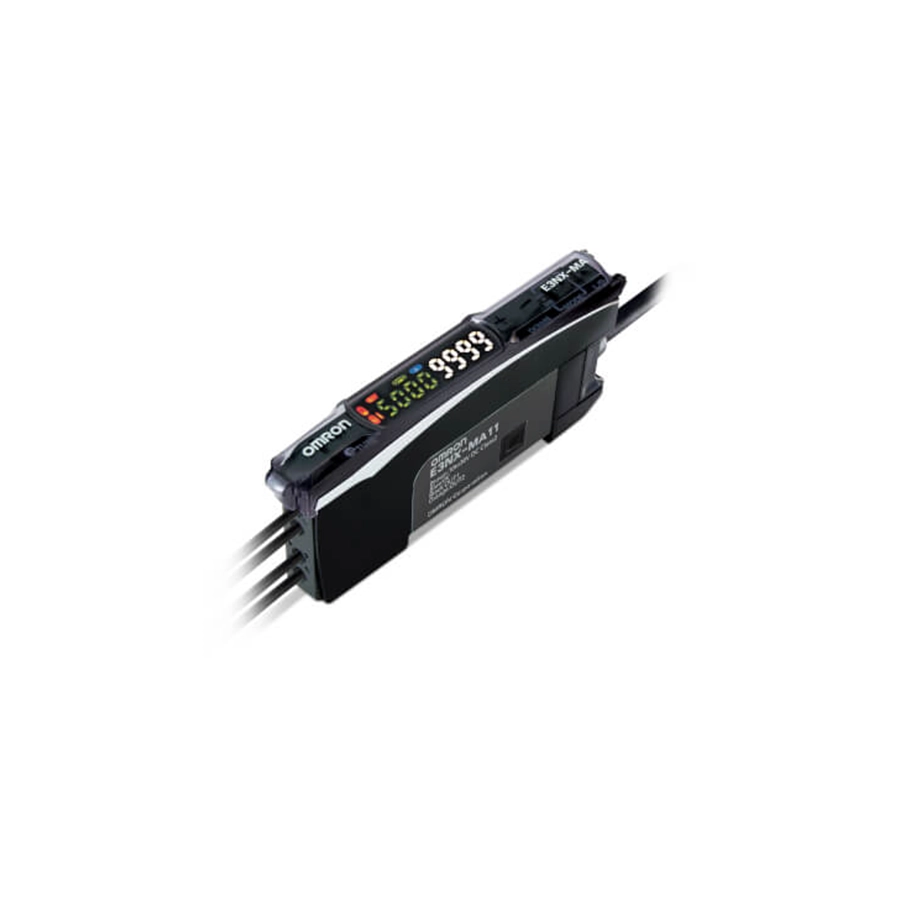

Два канала в корпусе размером с обычный одноканальный блок — так устроен волоконный усилитель OMRON серии E3NX-MA. К нему подключают две волоконные головки, и по даташиту E467 место для установки сокращается вдвое. Каждый канал настраивается функцией Smart Tuning, а второй выход можно сделать логическим: «И», «ИЛИ», «исключающее ИЛИ», GAP, синхронизация по фронту или спаду сигнала первого канала. Исполнения — с кабелем, под разъём для сборки и для модулей связи EtherCAT и CC-Link.
Одноканальный усилитель той же линейки Smart Fiber Amplifier Units — E3NX-FA, другой двухканальный в разделе — E3X-MDA, для цветных меток — E3NX-CA; весь перечень — в разделе «Усилители волоконно-оптических датчиков». Головки, в том числе миниатюрные E32, — в разделе «Головки волоконно-оптических датчиков».
Характеристики
По таблице даташита E467 на с. 3–4. Режимы: сверхбыстрый SHS, быстрый HS, стандартный Stnd, Giga-power GIGA.
| Исполнения | E3NX-MA11 (NPN) и E3NX-MA41 (PNP) с кабелем 2 м; E3NX-MA6 и E3NX-MA8 под разъём для сборки; E3NX-MA0 для модуля связи |
|---|---|
| Каналы | две головки и два выхода на усилитель; у E3NX-MA0 оба выхода попадают в таблицу ввода-вывода ПЛК, а контроллер через модуль читает уровни и меняет настройки |
| Свет | красный четырёхэлементный светодиод 625 нм |
| Питание | 10–30 В DC с учётом пульсаций (p-p) 10 %; E3NX-MA0 питается от разъёма модуля связи |
| Потребление при 24 В | до 960 мВт (40 мА) в обычном режиме, до 770 мВт (32 мА) при Eco ON, до 870 мВт (36 мА) при Eco LO |
| Выход | открытый коллектор NPN или PNP, нагрузка до 30 В; ток до 100 мА при 1–3 усилителях в сборке и до 20 мА при 4–30; остаточное напряжение до 1 В при токе меньше 10 мА и до 2 В при 10–100 мА; ток утечки до 0,1 мА |
| Время срабатывания | SHS — 100 мкс, HS — 450 мкс, Stnd — 1 мс, GIGA — 16 мс |
| Настройка | Smart Tuning — по двум точкам, полностью автоматическая, по положению, на максимальную чувствительность, по мощности или в процентах от −99 до 99 %; либо вручную |
| Выход 1 | обычное обнаружение или обнаружение по зоне |
| Выход 2 | обычное обнаружение, «И», «ИЛИ», «исключающее ИЛИ», GAP, синхронизация по спаду или по фронту, обнаружение по зоне |
| Взаимные помехи | подавляются для 9 блоков; в режиме SHS функция выключена |
| Функции | APC всегда включена, DPC, таймер 1–9999 мс, обнуление, сброс к заводским или сохранённым настройкам, режим Eco, банки 1–4, настройка мощности, гистерезис от 0 до 9999; у E3NX-MA0 — ещё выключение датчика |
| Индикация | семисегментные дисплеи — белый основной и зелёный дополнительный, изображение переворачивается; индикаторы OUT, L/D, ST, DPC и выбора выхода |
| Засветка приёмника | лампа накаливания — до 20 000 лк, солнечный свет — до 30 000 лк |
| Сборка и температура | до 30 усилителей; работа от −25 °C до 55 °C при 1–2 блоках, до 50 °C при 3–10, до 45 °C при 11–16, до 40 °C при 17–30; у E3NX-MA0 нижняя граница — 0 °C; хранение от −30 °C до 70 °C без обледенения и конденсата |
| Среда | влажность 35–85 % без конденсата, высота до 2000 м, степень загрязнения 3 |
| Прочность | изоляция от 20 МОм при 500 В DC; 1000 В AC 50/60 Гц в течение минуты; вибрация 10–55 Гц, двойная амплитуда 1,5 мм, по 2 ч по осям X, Y, Z; удар 500 м/с², у E3NX-MA0 — 150 м/с² |
| Степень защиты | IP50 по IEC 60529 с установленной защитной крышкой |
| Корпус и масса | поликарбонат, кабель ПВХ; без упаковки около 75 г с кабелем, 20 г под разъём, 25 г у E3NX-MA0 |
Дистанция с головками E32
Для каждой головки даташит даёт четыре значения — по режимам; у головок с волокном по 2 м с каждой стороны расстояние в GIGA записано как 4000 мм. Примеры из таблицы на с. 5:
| E32-T11R 2M, пересечение луча | GIGA — 1870 мм, Stnd — 910 мм, HS — 700 мм, SHS — 180 мм |
|---|---|
| E32-LT11 2M, пересечение луча | GIGA — 4000 мм, Stnd — 3510 мм, HS — 2700 мм, SHS — 700 мм |
| E32-D11R 2M, отражение | GIGA — 800 мм, Stnd — 320 мм, HS — 240 мм, SHS — 72 мм |
| E32-CC200 2M, отражение | GIGA — 1340 мм, Stnd — 540 мм, HS — 400 мм, SHS — 120 мм |
Логика двух каналов
Брошюра E466 показывает, зачем второй выход делают расчётным. В режиме разности усилитель вычитает уровень второго канала из уровня первого и сравнивает результат с порогом — так отличают метку от листа, на котором она напечатана. Выходы «И» и «ИЛИ» выдают один сигнал по двум головкам без ПЛК и контроллера датчиков: в брошюре это проверка положения выводной рамки при подаче и обнаружение падения двумя головками контроля зоны.
Подключение и связь
E3NX-MA6 и E3NX-MA8 соединяют между собой разъёмами E3X-CN21 (ведущий, 4 провода) и E3X-CN22 (ведомый, 2 провода) с кабелем 2 м; разъёмы, кронштейн E39-L143, DIN-рейку PFP-100N, PFP-50N или PFP-100N2 и торцевую пластину PFP-M заказывают отдельно. E3NX-MA0 подключают к модулю связи, от него же он получает питание: с E3NW-ECT для EtherCAT — до 30 усилителей при контроллере OMRON серии NJ, с E3NW-CCL для CC-Link — до 16; к любому из модулей подключается распределённый модуль E3NW-DS.
Документы
Таблицы и дистанции — по даташиту OMRON Smart Fiber Amplifier Units E3NX-MA (Cat. No. E467-E1-03, на английском). Обзор серии с примерами работы выходов — в брошюре OMRON E3NX-MA (Cat. No. E466-E1-01, на английском).
