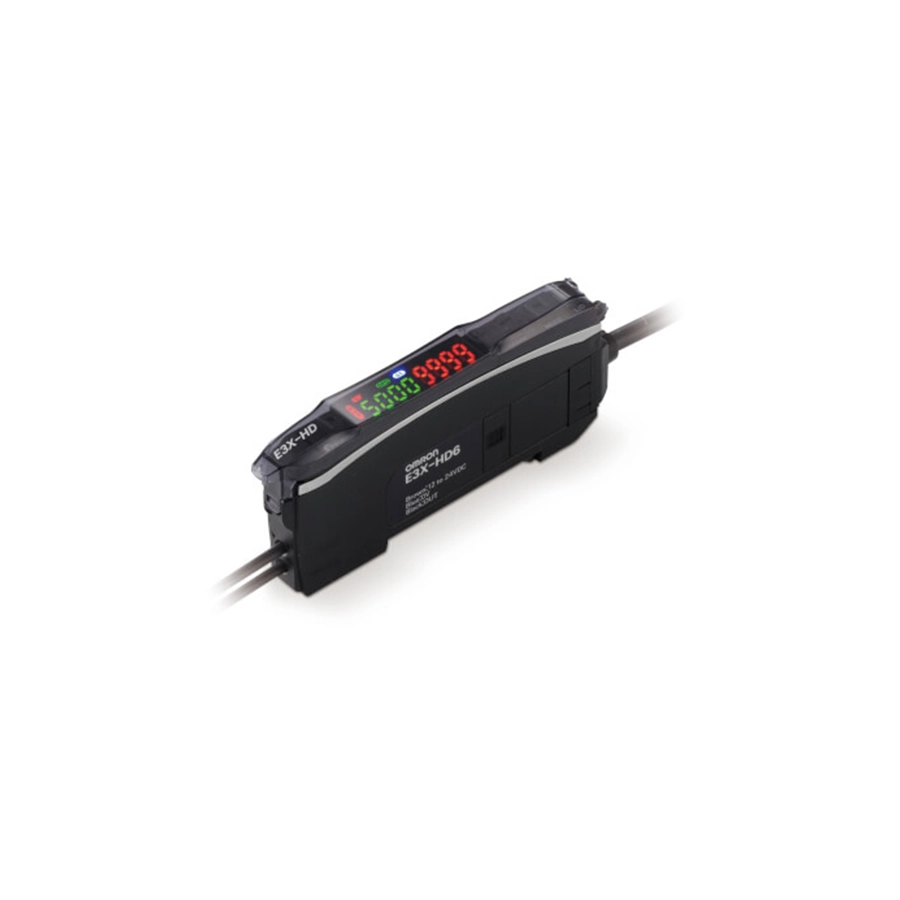

Цифровой волоконный усилитель E3X-HD
Документация
Цена: Под заказ
Волоконный усилитель OMRON, который настраивает себя сам по двум нажатиям кнопки TUNE — с объектом и без. В даташите E88E серия E3X-HD названа Smart Fiber Amplifier Unit, и после двух нажатий она сама выбирает мощность излучения и ставит порог. Дальше стабильность держат две функции: APC постоянно поддерживает мощность излучения, а DPC возвращает уровень принятого света к заданному, когда его сбивают грязь, вибрация или старение светодиода; когда запаса компенсации не остаётся, индикатор DPC мигает. Элемент GIGA RAY II даёт мощность для слабо отражающих и крупных объектов, кнопки TUNE, UP, DOWN, MODE и L/D стоят в ряд, ползунковых переключателей нет.
Той же настройкой Smart Tuning снабжены E3NX-FA, у которого даташит E426 указывает в 1,5 раза большую дальность, чем у E3X-HD, и двухканальный E3NX-MA. Обучение по кнопке с одним дисплеем — у E3X-SD, регулятор вместо кнопок — у E3X-NA; весь перечень — в разделе «Усилители волоконно-оптических датчиков», головки — в разделе «Головки волоконно-оптических датчиков».
Характеристики
По таблице даташита E88E на с. 3. Режимы: сверхбыстрый SHS, быстрый HS, стандартный Stnd, Giga-power GIGA.
| Исполнения | E3X-HD11 (NPN) и E3X-HD41 (PNP) с кабелем 2 м; E3X-HD6 и E3X-HD8 под разъём для сборки; E3X-HD14 и E3X-HD44 с разъёмом M8; E3X-HD0 для модуля связи |
|---|---|
| Свет | красный четырёхэлементный светодиод 625 нм |
| Питание | 12–24 В DC ±10 %, пульсации (p-p) не более 10 %; E3X-HD0 питается от разъёма модуля связи |
| Потребление | обычный режим — до 720 мВт (30 мА при 24 В, 60 мА при 12 В); Eco ON — до 530 мВт (22 и 44 мА); Eco LO — до 640 мВт (26 и 53 мА) |
| Выход | открытый коллектор NPN или PNP, нагрузка до 26,4 В; ток до 100 мА при 1–3 усилителях в сборке и до 20 мА при 4–16; остаточное напряжение до 1 В при токе меньше 10 мА и до 2 В при 10–100 мА; ток утечки до 0,1 мА |
| Время срабатывания | SHS — 50 мкс у NPN и 55 мкс у PNP; HS — 250 мкс, он установлен на заводе; Stnd — 1 мс; GIGA — 16 мс |
| Взаимные помехи | подавляются для 10 усилителей синхронизацией по оптической связи; в режиме SHS связь и подавление выключены |
| Сборка | до 16 усилителей; через модуль связи — до 16 с E3X-CRT (CompoNet) и до 30 с E3X-ECT (EtherCAT) |
| Функции | APC включена всегда; настройка мощности, дифференциальное обнаружение, DPC, таймер (задержка выключения, включения или одиночный импульс), обнуление, сброс настроек, режим Eco |
| Засветка приёмника | лампа накаливания — до 20 000 лк, солнечный свет — до 30 000 лк |
| Температура | работа от −25 °C до 55 °C при 1–2 усилителях, до 50 °C при 3–10, до 45 °C при 11–16; у E3X-HD0 нижняя граница — 0 °C; хранение от −30 °C до 70 °C без обледенения и конденсата |
| Влажность | 35–85 % без конденсата |
| Прочность | изоляция от 20 МОм при 500 В DC; 1000 В AC 50/60 Гц в течение минуты; вибрация 10–55 Гц с двойной амплитудой 1,5 мм по 2 ч по осям X, Y, Z (у E3X-HD0 — 10–150 Гц, 0,7 мм, по 80 мин); удар 500 м/с², у E3X-HD0 — 150 м/с² |
| Степень защиты | IP50 по IEC 60529 с защитной крышкой |
| Корпус и масса | поликарбонат, кабель ПВХ; у E3X-HD0 корпус из термостойкого ABS, разъём — PBT; без упаковки около 65 г с кабелем, 20 г под разъём, 25 г с разъёмом M8 и у E3X-HD0 |
Дистанция с головками E32
Таблица на с. 4 даёт расстояние по режимам; для головок на пересечение луча с волокном по 2 м с каждой стороны оно записано как 4000 мм.
| E32-T11R 2M, пересечение луча | GIGA — 2000 мм, Stnd — 1000 мм, HS — 700 мм, SHS — 280 мм |
|---|---|
| E32-LT11 2M, пересечение луча | GIGA и Stnd — 4000 мм, HS — 2700 мм, SHS — 1080 мм |
| E32-D11R 2M, отражение | GIGA — 840 мм, Stnd — 350 мм, HS — 240 мм, SHS — 100 мм |
| E32-CC200 2M, отражение | GIGA — 1400 мм, Stnd — 600 мм, HS — 400 мм, SHS — 180 мм |
Подключение
К E3X-HD6 и E3X-HD8 заказывают разъём E3X-CN11 — ведущий, 3 провода — или E3X-CN12 — ведомый, 1 провод, оба с кабелем 2 м. Для E3X-HD14 и E3X-HD44 нужен кабель с розеткой M8 на 4 контакта: прямой XS3F-M421-402-A или XS3F-M421-405-A, угловой XS3F-M422-402-A или XS3F-M422-405-A, длиной 2 или 5 м. Кронштейн E39-L143, DIN-рейка PFP-100N, PFP-50N или PFP-100N2 и торцевая пластина PFP-M в комплект не входят.
