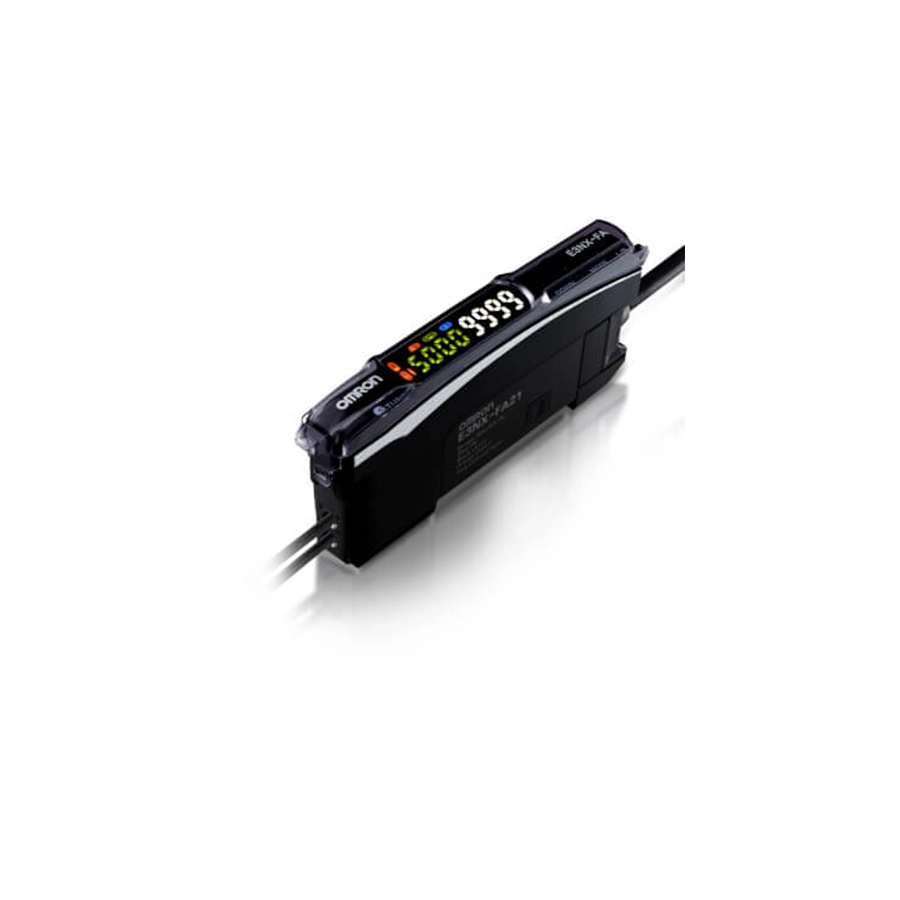

Волоконный усилитель E3NX-FA
Документация
Цена: Под заказ

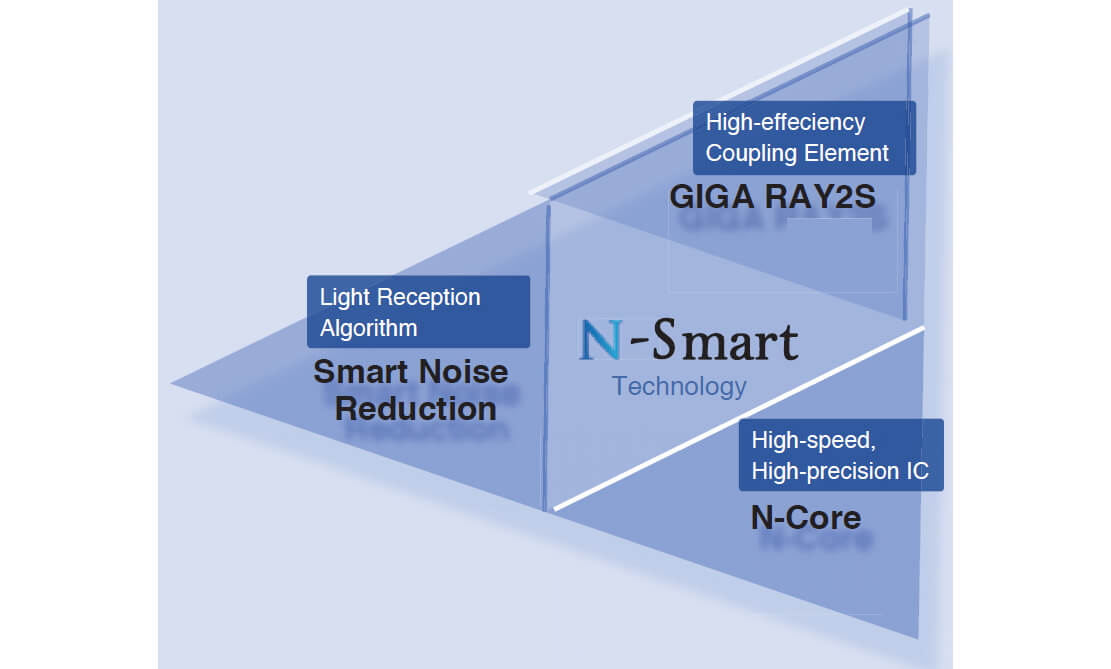

Цифровой усилитель OMRON для волоконных головок E32 срабатывает за 30 мкс, а в одну сборку на DIN-рейке ставят до 30 блоков. В даташите E426 серия E3NX-FA названа Smart Fiber Amplifier Units: в ней исполнения на один и два выхода, с аналоговым выходом, с IO-Link, с инфракрасным светом и для модулей связи. С головкой E32-LT11 при длине волокна 3,5 м дистанция на пересечение луча достигает 6 м, а против E3X-HD даташит обещает в 1,5 раза большую дальность. Интенсивность света регулируется в диапазоне 40 000 раз (у E3X-HD — 2000 раз), поэтому усилитель подстраивается и под прозрачный объект, и под чёрный.
Другие серии раздела «Усилители волоконно-оптических датчиков»: двухканальный E3NX-MA из той же линейки Smart Fiber Amplifier Units, E3NX-CA для цветных меток, E3X-HD, с которым даташит сравнивает дальность, и E3X-NA с регулятором вместо кнопок. Головки к усилителю собраны в разделе «Головки волоконно-оптических датчиков», начиная со стандартных E32.
Характеристики
По таблицам даташита E426 на с. 12–17. Сверхбыстрый режим обозначен SHS, быстрый — HS, стандартный — Stnd, режим Giga-power — GIGA.
Исполнения
| Стандартные | один выход: E3NX-FA11 (NPN) и E3NX-FA41 (PNP) с кабелем 2 м, E3NX-FA6 и E3NX-FA8 под разъём для сборки; E3NX-FA11-5 с кабелем — два таких блока не мешают друг другу в режиме SHS2 |
|---|---|
| Расширенные | два выхода и внешний вход — E3NX-FA21 и E3NX-FA51 с кабелем; выход и вход — E3NX-FA7 и E3NX-FA9 под разъём для сборки, E3NX-FA24 и E3NX-FA54 с разъёмом M8; два выхода — E3NX-FA7TW, E3NX-FA9TW, E3NX-FA54TW |
| IO-Link | E3NX-FA51-IL3 с кабелем и E3NX-FA54-IL3 с разъёмом M8, PNP; второй выход переключается во внешний вход; IO-Link 1.1, COM3 230,4 кбит/с, данные процесса 4 байта, цикл от 1,1 мс; функция Smart Verification; банков настроек нет |
| Инфракрасные | E3NX-FAH11 и E3NX-FAH41 с кабелем, E3NX-FAH6 и E3NX-FAH8 под разъём для сборки; светодиод 870 нм, один выход; элемента GIGA RAY2S у них нет |
| Аналоговые | E3NX-FA11AN и E3NX-FA41AN с кабелем: дискретный выход и напряжение 1–5 В на нагрузке от 10 кОм, температурный дрейф 0,3 % полной шкалы на °C (справочно) |
| Для модулей связи | E3NX-FA0 и инфракрасный E3NX-FAH0 питаются и обмениваются данными через модуль; E3NX-FA10 и E3NX-FA40 — с разъёмом для модуля и кабелем с одним выходом |
Общие данные
| Свет | красный четырёхэлементный светодиод 625 нм; у E3NX-FAH — инфракрасный 870 нм |
|---|---|
| Питание | 10–30 В DC с учётом пульсаций (p-p) 10 %; у исполнений IO-Link — источник класса 2; у моделей для модулей связи — через разъём модуля |
| Потребление при 24 В | стандартные — до 840 мВт (35 мА), расширенные — до 920 мВт (38 мА), IO-Link — до 780 мВт (32 мА), аналоговые — до 960 мВт (40 мА), инфракрасные — до 1080 мВт (45 мА); в режимах Eco ON и Eco LO — меньше |
| Выход | открытый коллектор NPN или PNP, нагрузка до 30 В; ток до 100 мА при 1–3 усилителях в сборке и до 20 мА при 4–30; остаточное напряжение до 1 В при токе меньше 10 мА и до 2 В при 10–100 мА; ток утечки до 0,1 мА |
| Время срабатывания | SHS — 30 мкс у исполнений с одним выходом и 32 мкс с двумя, 50 мкс у IO-Link, 80 мкс у аналоговых, 60 мкс у E3NX-FA11-5 в режиме SHS2; HS — 250 мкс; Stnd — 1 мс; GIGA — 16 мс |
| Настройка | Smart Tuning: по двум точкам, полностью автоматическая, по положению объекта, на максимальную чувствительность, по мощности или в процентах от −99 до 99 %; порог можно задать и вручную |
| Взаимные помехи | подавляются для 10 блоков в режимах HS, Stnd и GIGA; в SHS функция выключена |

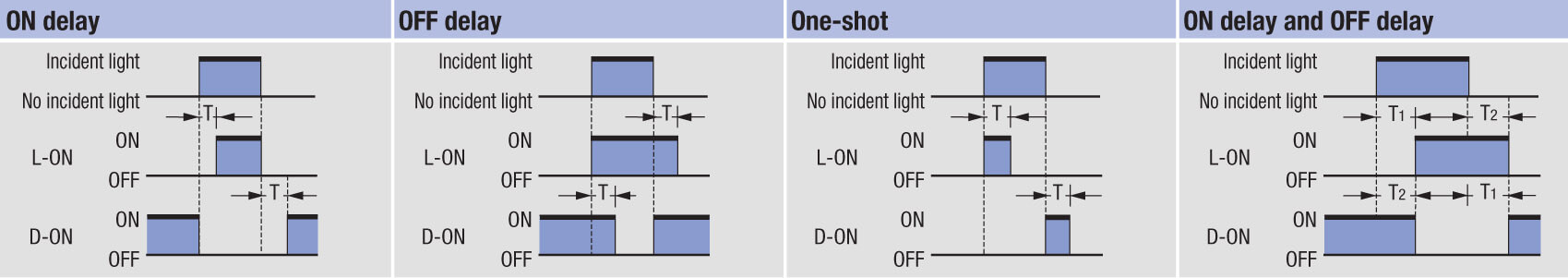

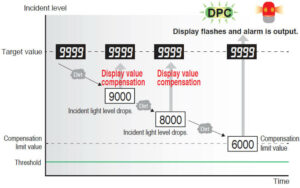

| Функции | APC включена всегда, DPC, таймер 1–9999 мс (задержка выключения, включения, обе сразу или одиночный импульс), обнуление с показом отрицательных значений, сброс к заводским или сохранённым настройкам, режим Eco, банки 1–4, гистерезис от 0 до 9999 |
| Внешний вход | у расширенных исполнений: обучение, настройка мощности, выключение излучения или датчика, обнуление, смена банка; сигнал на входе держат не меньше 9 мс для включения и 20 мс для выключения |
| Индикация | основной дисплей белый, дополнительный зелёный, изображение переворачивается; индикаторы OUT, L/D, ST, DPC и выбора выхода |
| Засветка приёмника | лампа накаливания — до 20 000 лк, солнечный свет — до 30 000 лк |
| Температура | работа от −25 °C до 55 °C при 1–2 блоках, до 50 °C при 3–10, до 45 °C при 11–16, до 40 °C при 17–30; у моделей для модулей связи нижняя граница — 0 °C; хранение от −30 °C до 70 °C без обледенения и конденсата |
| Среда | влажность 35–85 % без конденсата; высота до 2000 м; степень загрязнения 3 по IEC 60947-1 |
| Прочность | сопротивление изоляции от 20 МОм при 500 В DC; 1000 В AC 50/60 Гц в течение минуты; вибрация 10–55 Гц с двойной амплитудой 1,5 мм по 2 ч по осям X, Y, Z; удар 500 м/с² по 3 раза по каждой оси |
| Корпус | корпус и крышка — поликарбонат, кабель — ПВХ; масса без упаковки около 75 г с кабелем, 20 г под разъём для сборки, 25 г с разъёмом M8 |
Дистанция с головками E32
Расстояние в даташите дано для каждой головки и каждого режима; у головок на пересечение луча с волокном по 2 м с каждой стороны оно записано как 4000 мм — по длине волокна. Несколько строк таблицы с. 17:
| E32-T11R 2M, пересечение луча | GIGA — 3000 мм, Stnd — 1500 мм, HS — 1050 мм, SHS — 280 мм |
|---|---|
| E32-LT11 2M, пересечение луча | GIGA, Stnd и HS — 4000 мм, SHS — 1080 мм |
| E32-D11R 2M, отражение | GIGA — 1260 мм, Stnd — 520 мм, HS — 360 мм, SHS — 100 мм |
| E32-CC200 2M, отражение | GIGA — 2100 мм, Stnd — 900 мм, HS — 600 мм, SHS — 180 мм |
Подключение и связь
Разъёмы для сборки в комплект не входят и выбираются по исполнению: к E3NX-FA6, E3NX-FA8, E3NX-FAH6 и E3NX-FAH8 — ведущий E3X-CN11 на 3 провода и ведомые E3X-CN12 на 1 провод; к E3NX-FA7, E3NX-FA7TW, E3NX-FA9 и E3NX-FA9TW — ведущий E3X-CN21 на 4 провода и ведомые E3X-CN22 на 2 провода; кабель у всех 2 м. К исполнениям с разъёмом M8 идут кабели XS3F-M421-402-A и XS3F-M421-405-A с прямой вилкой или XS3F-M422-402-A и XS3F-M422-405-A с угловой, длиной 2 и 5 м. Отдельно заказывают кронштейн E39-L143, рейку PFP-100N, PFP-50N или глубокую PFP-100N2, торцевую пластину PFP-M и запасную крышку E39-G25.
В сеть усилитель выводят через модуль связи: E3NW-ECT для EtherCAT — до 30 блоков с контроллером OMRON серии NJ, E3NW-CRT для CompoNet — до 16 (E3NX-FAH0 к нему не подключается), E3NW-CCL для CC-Link — до 16; распределённый модуль E3NW-DS работает с любым из них. Через модуль контроллер читает уровни света и меняет настройки.
Документы
Исполнения, характеристики и дистанции — по даташиту OMRON Smart Fiber Amplifier Units E3NX-FA (Cat. No. E426-E1-07, на английском). Описание головок и подбор пары даташит отсылает к каталогу Fiber Sensor Best Selection Catalog (Cat. No. E418-E1-22, на английском).
