Цифровой усилитель E3X-SD
Документация
Цена: Под заказ

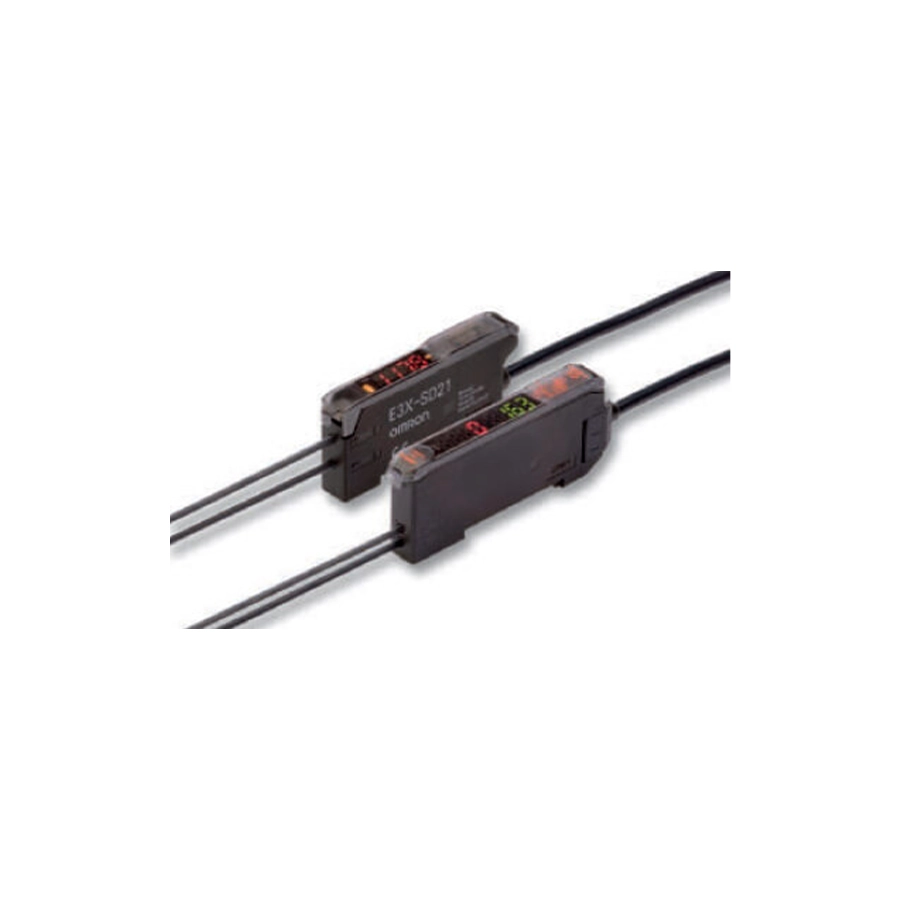

Простой волоконный усилитель OMRON с цифровым дисплеем, где у каждой кнопки одна функция. В даташите E401 серия E3X-SD стоит рядом с E3X-NA: у обеих одна платформа — корпус из PBT, питание 12–24 В постоянного тока, сборка до 16 блоков на DIN-рейке, — а различаются они настройкой. У E3X-SD порог задают кнопками UP и DOWN по цифрам на дисплее либо обучением — с объектом, без объекта или автоматически; у E3X-NA — восьмиоборотным регулятором по шкале. Выход NPN или PNP, режим Light-ON или Dark-ON выбирают переключателем, срабатывание — до 200 мкс.
Серия с регулятором на той же платформе — E3X-NA, её быстрая ветвь — E3X-NA_F; усилители с настройкой Smart Tuning — E3X-HD и E3NX-FA. Все серии — в разделе «Усилители волоконно-оптических датчиков», головки к ним — в разделе «Головки волоконно-оптических датчиков», например стандартные E32.
Характеристики
| Исполнения | E3X-SD21 2M (NPN) и E3X-SD51 2M (PNP) с кабелем 2 м; E3X-SD7 (NPN) и E3X-SD9 (PNP) под разъём для сборки |
|---|---|
| Свет | красный четырёхэлементный светодиод, 625 нм |
| Питание | 12–24 В DC ±10 %, пульсации (p-p) до 10 %; при 24 В — до 960 мВт (40 мА), при 12 В — до 960 мВт (80 мА) |
| Выход | открытый коллектор NPN или PNP; нагрузка до 50 мА при напряжении до 26,4 В; остаточное напряжение до 1,5 В |
| Время срабатывания | до 200 мкс на включение и на отпускание |
| Настройка | кнопками UP и DOWN; обучение с объектом и без него; автоматическое обучение |
| Защита цепей | от обратной полярности питания и выхода, от короткого замыкания выхода |
| Взаимные помехи | подавляются для 5 усилителей с оптической синхронизацией — если в сборке нет усилителей E3X других серий |
| Засветка приёмника | лампа накаливания — до 10 000 лк, солнце — до 20 000 лк |
| Сборка и температура | до 16 усилителей; работа — от −25 до +55 °C при 1–3 усилителях, до +50 °C при 4–11, до +45 °C при 12–16; хранение — от −30 до +70 °C |
| Влажность | 35–85 % при работе и хранении, без конденсата |
| Прочность | изоляция от 20 МОм при 500 В DC; 1000 В AC 50/60 Гц в течение минуты, у исполнений под разъём — 500 В; вибрация 10–55 Гц с двойной амплитудой 1,5 мм по 2 ч вдоль X, Y и Z; удар 500 м/с², трижды вдоль каждой оси |
| Степень защиты | IP50 по IEC 60529 с защитной крышкой |
| Масса в упаковке | около 100 г с кабелем, около 55 г под разъём |
| Материалы | корпус — PBT, крышка — поликарбонат |
Расстояния с головками E32
В таблицах E401 расстояние для E3X-SD и обычного E3X-NA дано одним столбцом. Примеры: пара E32-T11R 2M — 560 мм, E32-LT11 2M — 2100 мм, E32-T12R 2M — 560 мм, E32-T22B 2M — 200 мм; диффузные E32-D11R 2M — 180 мм, E32-CC200 2M — 300 мм, E32-C31N 2M — 25 мм; плоские E32-T15XR 2M — 560 мм, E32-D15XR 2M — 180 мм.
Монтаж и подключение
Исполнения под разъём собирают на DIN-рейке с разъёмами E3X-CN11 — ведущим, три провода — и E3X-CN12 — ведомым, один провод, оба с кабелем 2 м и защитными наклейками в комплекте; разъёмы рассчитаны на 2,5 А и 50 В. Кронштейн E39-L143 и торцевые пластины PFP-M заказывают отдельно.
Документы
Характеристики, расстояния и принадлежности — по даташиту OMRON Simple Fiber Amplifier Unit E3X-SD/-NA (Cat. No. E401-E1-02, на английском). Обзор серий E3X-SD и E3X-NA — в брошюре OMRON E3X-SD/NA (Cat. No. E400-E1-01).
