Концевой выключатель SHL
Цена: Под заказ

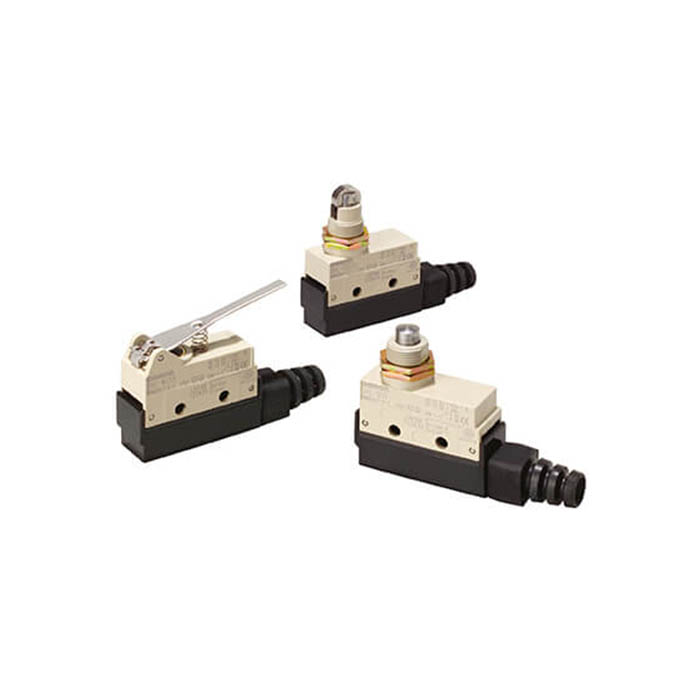

Компактный горизонтальный концевой выключатель SHL от OMRON собран в прочном литом корпусе из цинкового сплава. Внутри — один микровыключатель с долговечной витой пружиной и переключающим контактом (общий, НЗ и НР); стандартные исполнения коммутируют до 10 А при 125 и 250 В переменного тока на активной нагрузке, исполнения с индексом -01 рассчитаны на микронагрузки до 0,1 А. Корпус защищён по IP67, крышку клеммного отсека можно развернуть, чтобы вывести кабель влево или вправо. Кроме моделей с винтовыми клеммами есть исполнения с залитыми клеммами и готовым кабелем VCTF 3 м, в том числе со светодиодом, который горит, пока выключатель не сработал.
Похожий выключатель в металлическом корпусе с клеммной колодкой и боковым выводом кабеля — концевой выключатель ZC, тонкий герметичный — D4E, с кабелем, выведенным через залитый компаундом ввод, — D4C. Все серии собраны в разделе каталога Механические и концевые выключатели.
Характеристики
| Приводы | толкатель SHL-D55; толкатель для панели SHL-Q55, с роликом SHL-Q2255, с поперечным роликом SHL-Q2155; короткий рычаг SHL-W55, рычаг SHL-W155; короткий рычаг с роликом SHL-W255, рычаг с роликом SHL-W2155; рычаги с роликом одностороннего действия SHL-W355 и SHL-W3155 |
|---|---|
| Исполнения | стандартная нагрузка и микронагрузка (-01 в обозначении); с залитыми клеммами и кабелем 3 м: вывод справа (-MR), слева (-ML) или снизу (-MD); светодиод L2 на 12 В, L3 и L4 на 24 В |
| Ток, стандартные | активная нагрузка: 10 А при 125 и 250 В AC, 2 А при 480 В AC, 10 А при 8 и 14 В DC, 5 А при 30 В DC, 0,4 А при 125 В DC, 0,2 А при 250 В DC; пусковой ток НЗ и НР — не более 15 А |
| Индуктивная нагрузка | 3 А при 125 В AC, 2 А при 250 В AC, 5 А при 8 и 14 В DC, 1,5 А при 30 В DC (коэффициент мощности от 0,4, постоянная времени до 7 мс) |
| Ток, микронагрузка | 0,1 А при 125 В AC и при 8, 14 и 30 В DC, активная нагрузка |
| По EN 60947-5-1 | стандартные: AC-15 2 А/125 В, DC-12 2 А/48 В, Ithe 5 А; микронагрузка: AC-14 0,1 А/125 В, DC-12 0,1 А/48 В, Ithe 0,5 А |
| Защита | IP67 по EN 60947-5-1 (без головки толкателя у SHL-D и SHL-Q); класс II, двойная изоляция, заземление не требуется |
| Ресурс | при +5…+35 °C и влажности 40–70 %: механический — минимум 10 000 000 срабатываний, электрический — не менее 500 000 (данные для SHL-W155) |
| Скорость и частота | 0,1 мм/с — 0,5 м/с (модели с рычагом); 120 срабатываний в минуту механически, 30 — электрически |
| Изоляция | не менее 100 МОм при 500 В DC; 1000 В AC между выводами одинаковой полярности, 2000 В AC между выводами и нетоковедущими металлическими частями, Uimp 2,5 кВ; Ui 150 В; степень загрязнения 3 |
| Предохранитель от КЗ | 10 А, тип gI или gG по IEC 60269; условный ток КЗ — 100 А |
| Вибрация и удар | 10–55 Гц, двойная амплитуда 1,5 мм; удар: разрушение — 1000 м/с², ложное срабатывание — 300 м/с² |
| Окружающая среда | от −10 до +80 °C без обледенения, влажность 35–95 % |
| Масса | около 62–72 г (модели с толкателем) |
| Одобрения | UL 508 (E76675), CSA C22.2 No. 14 (LR45746), TÜV Rheinland EN 60947-5-1 (J50062486), CCC GB/T 14048.5; какие модели одобрены — уточнять у OMRON |
Рабочие характеристики
| SHL-D55, SHL-Q55 | усилие срабатывания не более 9,81 Н, возврата не менее 1,96 Н; предход до 1,5 мм, перебег от 2 мм; положение срабатывания 34 ± 0,8 мм |
|---|---|
| SHL-Q2255, SHL-Q2155 | те же усилия и ходы; положение срабатывания 43 ± 0,8 мм |
| SHL-W55, SHL-W255 | усилие не более 3,14 и 3,92 Н, возврата не менее 0,78 Н; предход до 8 мм, перебег от 3 мм |
| SHL-W155, SHL-W2155 | усилие не более 2,35 и 2,55 Н, возврата не менее 0,44 и 0,49 Н; предход до 13 мм, перебег от 5 и 5,5 мм |
| SHL-W355, SHL-W3155 | усилие не более 3,92 и 2,55 Н; положение срабатывания 44,5 ± 1 мм |
Установка и подключение
Для крепления нужны два винта M4 с шайбами — в отверстия 4,3 мм или в резьбу M4 с шагом 16,5 ± 0,2 мм, момент — 1,18–1,37 Н·м. Исполнения для панели ставят и через отверстие 14,5 мм, затягивая шестигранные гайки на приводе; при боковом креплении винтами эти гайки снимают. Провода подключают к винтам M3 (0,24–0,44 Н·м) круглыми наконечниками с изоляцией; уплотнение ввода рассчитано на кабель диаметром 6–8 мм, сечение жил — 0,75 мм². Последовательно с выключателем ставят предохранитель с током отключения в 1,5–2 раза выше номинального, для работы по нормам EN — на 10 А, gI или gG.
Исполнения с залитыми клеммами даташит советует там, где много пыли, капель масла или влаги: размеры и рабочие характеристики у них те же. В кабеле VCTF 0,75 мм² чёрный провод — общий, белый — НР, красный — НЗ. Светодиод питается через выпрямительный мост и работает и от переменного тока; ток утечки — около 2,4 мА у L2, 2 мА у L3 и 1,2 мА у L4. Для цепей микронагрузки нужны исполнения -01: у обычного контакта в таких цепях возможен отказ.
Документы
Характеристики, рабочие ходы и правила монтажа — по даташиту OMRON Enclosed Switch SHL (CSM_SHL_DS_E_4_6, на английском). Модели, которые продаёт OMRON Europe, — на странице серии SHL.
