Концевой выключатель D4E
Цена: Под заказ

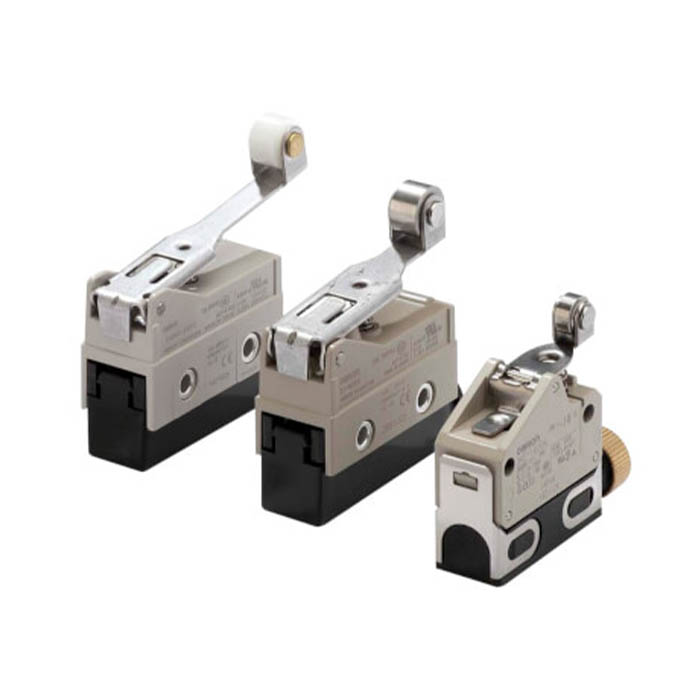

Тонкий герметичный концевой выключатель D4E-□N от OMRON собран в литом корпусе из цинкового сплава с защитой IP67. От D4E его отличают плоские пружины встроенного переключателя с улучшенным соотношением плеч — мгновенное переключение идёт плавно, а ресурс вырос, — крышка, закрывающая переключатель от пыли и масла, и прочный уплотнительный колпачок на штоке; шаг крепления и рабочие характеристики у D4E-□N и D4E одинаковые. Подключают выключатель через быстросъёмный разъём или к винтовым клеммам, есть исполнения с залитыми клеммами и кабелем 3 м, со светодиодом или неоновой лампой, а для электронных схем — исполнения для микронагрузки с золотым покрытием контакта.
Исполнение с ещё большей маслостойкостью — уплотнения из HNBR и фторкаучука, кабель в оболочке из фторполимера, тот же шаг крепления — маслостойкий D4ER-N. Плоский выключатель толщиной 16 мм с кабелем из корпуса — D4C. Все серии — в разделе каталога Механические и концевые выключатели.
Характеристики
| Обозначение | D4E-□□□□N: номинал (1 — стандартная нагрузка, 2 — микронагрузка), привод (A — толкатель с роликом, B — с поперечным роликом, C — толкатель, D, E, F — те же с резиновым уплотнением, G — рычаг с роликом, H — рычаг с роликом одностороннего действия), подключение, индикатор; например, D4E-1A20N — толкатель с роликом, винтовые клеммы без кабеля |
|---|---|
| Подключение | 00 и 10 — разъём для переменного и постоянного тока; 20 — винтовые клеммы без кабеля; 21 и 22 — винтовые клеммы с кабелем справа или слева; 23 и 24 — залитые клеммы с кабелем S-FLEX VCTF 3 м справа или слева |
| Индикатор | только у исполнений с залитыми клеммами: L — неоновая лампа (90–250 В AC), L2 — светодиод на 24 В (утечка около 1,2 мА, 18 кОм); горит, пока выключатель не сработал |
| Ток, активная нагрузка | 5 А при 125 и 250 В AC и при 8, 14, 30 В DC, 0,5 А при 125 В DC, 0,25 А при 250 В DC; у исполнений с разъёмом — 1 А; микронагрузка — 0,1 А при 125 В AC и 8, 14, 30 В DC; пусковой ток НЗ и НР — до 10 А |
| Минимальная нагрузка | 160 мА при 5 В DC у стандартных, 1 мА при 5 В DC у исполнений для микронагрузки |
| По EN 60947-5-1 | винтовые клеммы: AC-15 2 А/250 В, DC-12 2 А/48 В; разъём AC: AC-14 0,5 А/125 В; разъём DC: DC-12 0,5 А/30 В; Ithe 5 А (у микронагрузки — 0,5 А) |
| Защита | IP67 по EN 60947-5-1; класс II, двойная изоляция, заземление не требуется; уплотнение выдерживает давление 186 кПа |
| Ресурс | механический — минимум 20 000 000 срабатываний (у D, E, F и H — 10 000 000); электрический — не менее 500 000 при 5 А, 250 В AC и 5 000 000 при 10 мА, 24 В DC |
| Скорость и частота | 0,1 мм/с — 0,5 м/с; 120 срабатываний в минуту механически, 30 — электрически |
| Изоляция | не менее 100 МОм при 500 В DC; 1000 В AC между выводами одинаковой полярности, 1500 В AC между выводами и корпусом, Uimp 2,5 кВ; Ui 250 В; степень загрязнения 3 |
| Предохранитель от КЗ | 10 А, тип gG или gI (IEC 60269); условный ток КЗ — 100 А |
| Вибрация и удар | 10–55 Гц, двойная амплитуда 1,5 мм; удар: разрушение — 1000 м/с², ложное срабатывание — 300 м/с² |
| Окружающая среда | от −10 до +80 °C без обледенения, влажность 35–95 % |
| Масса | около 86 г (толкатель с роликом) |
| Одобрения | UL 508 (E76675), CSA C22.2 No. 14 (LR45746), TÜV Rheinland EN 60947-5-1 (R9551015), CCC GB/T 14048.5; какие модели одобрены — в таблице даташита |
Рабочие характеристики
| Толкатели A–F | усилие срабатывания не более 11,77 Н, возврата не менее 4,90 Н; предход до 1,5 мм, перебег от 3 мм; положение срабатывания: 31,4 ± 0,8 мм у A и B, 25,4 ± 0,8 мм у C, 41,3 ± 0,8 мм у D и E, 30 ± 0,8 мм у F |
|---|---|
| Рычаги G и H | усилие не более 3,92 Н, возврата не менее 0,78 Н; предход до 2 мм, перебег от 4 мм; положение срабатывания 23,1 ± 0,8 мм у G, 34,3 ± 0,8 мм у H |
Установка и подключение
Для крепления нужны два винта M4 с шайбами — в отверстия 4,3 мм или в резьбу M4 с шагом 33 ± 0,15 мм, момент — 1,18–1,37 Н·м. В панель ставят через отверстие 14,5 ± 0,2 мм на гайках привода с моментом меньше 7,85 Н·м, а при боковом креплении винтами гайки снимают. Перебег на машине держат в пределах 0,7–1 номинального, положение срабатывания переделкой привода не меняют.
К винтовым клеммам M3 (0,24–0,44 Н·м) подключают провод 0,75 мм² круглым наконечником с изолирующей трубкой, клеммы не паяют; уплотнение ввода рассчитано на кабель 5,8–7,6 мм. У моделей с толкателем и с рычагом обозначения клемм НЗ и НР поменяны местами. Разъём ставят на корпус до упора зажима — неполностью вставленный зажим нарушает работу. В кабеле исполнений с залитыми клеммами чёрный провод — общий, белый — НР, красный — НЗ. Ответные кабели с разъёмом: XS2F-A421-D90-F и XS2F-A421-G90-F для переменного тока, XS2F-D421-D80-F и XS2F-D421-G80-F для постоянного (2 и 5 м).
Документы
Характеристики, рабочие ходы и правила монтажа — по даташиту OMRON Small Sealed Switch D4E-□N (CSM_D4E-_N_DS_E_6_6, на английском). У OMRON Europe серия лежит на общей странице D4E, D4MC, ZE, ZV.
