Миниатюрные головки датчиков E32
Документация
Цена: Под заказ

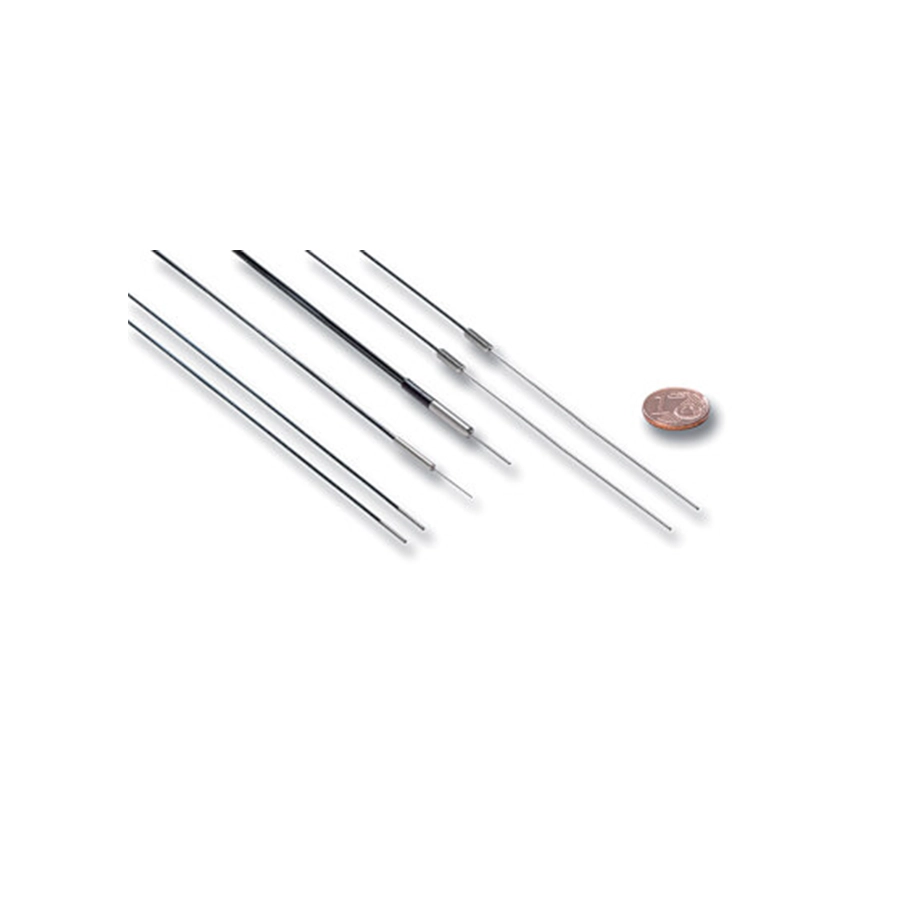

Цилиндрические головки ∅0,5–3 мм и головки с металлической гильзой OMRON выделяет в группу E32 Miniature. По каталогу E56E группа рассчитана на самые тесные места и на мелкие объекты. У исполнений с боковым обзором оптическую ось выставляют ещё при изготовлении, а у головок с гибкой гильзой её можно согнуть уже после монтажа и навести торец точно на объект. Наименьший диаметр — 0,5 мм у диффузной E32-D331, на пересечение луча — 1 мм у E32-T223R и E32-T24.
Если место под резьбу M3–M6 есть, проще взять стандартные головки; пятно 0,1–0,5 мм и коаксиальное волокно — у головок повышенной точности, плоские корпуса толщиной 3–4 мм — у прямоугольных. Расстояния ниже даны для усилителя E3NX-FA; остальные группы E32 — в разделе Головки волоконно-оптических датчиков.
Характеристики
Расстояния — с E3NX-FA в стандартном режиме (1 мс), по таблице заказа каталога E56E. В режиме Giga-power (16 мс) головка с гильзой E32-TC200BR достаёт до 3000 мм (E418, с. 20).
| На пересечение луча | E32-T12 2M — ∅3 мм, 2300 мм; E32-T22 2M — ∅2 мм, 670 мм; E32-T222 2M — ∅1,5 мм, 670 мм; E32-T24 — ∅1 мм, 370 мм; E32-T14L 2M — ∅3 мм с боковым обзором, 1420 мм |
|---|---|
| То же, гибкое волокно | E32-T12R 2M — 1500 мм; E32-T22R 2M — 370 мм; E32-T222R 2M — 670 мм; E32-T223R 2M — ∅1 мм, 370 мм; E32-T14LR 2M — 670 мм; E32-T24R 2M — 150 мм |
| На пересечение луча, с гильзой | E32-TC200B — гильза ∅1,2 мм, 2300 мм; E32-TC200F — гильза ∅0,9 мм, 670 мм; с гибким волокном — E32-TC200BR, 1500 мм, и E32-TC200FR, 370 мм |
| Диффузные | E32-D22 2M — ∅3 мм, 240 мм; E32-D32 2M — ∅2 мм, 220 мм; E32-D24 — ∅2 мм, 90 мм; E32-D22B 2M — ∅1,5 мм, 90 мм; E32-D33 2M — ∅0,8 мм, 40 мм; E32-D331 2M — ∅0,5 мм, 9 мм |
| Диффузные, с гильзой | E32-DC200B 2M — ∅2,5 мм, 900 мм; E32-DC200F — ∅1,2 мм, 240 мм; с гибким волокном — E32-DC200BR, 520 мм, и E32-DC200FR, 90 мм; у E32-DC200B и E32-DC200BR гильза не гнётся |
| Длина гильзы | 90 мм; 40 мм — с цифрой 4 в конце обозначения, например E32-TC200B4 |
| Допустимый радиус изгиба волокна | от R1 у гибких исполнений до R25 |
| Резка волокна | допускается у всех головок группы |
| Рабочая температура | от −40 до 70 °C |
| Материалы | головка — латунь с никелевым покрытием или нержавеющая сталь; волокно — PMMA |
| Степень защиты | IP67 по IEC 60529 у исполнений со страницы группы OMRON Europe |
Монтаж
Цилиндр ∅1,5 мм затягивают с моментом не больше 0,2 Н·м, цилиндры ∅2 и ∅3 мм — не больше 0,29 Н·м (E56E, с. 58). Гильзу гнут только гибочником E39-F11 — он подходит к E32-TC200B(4), E32-TC200F(4) и E32-DC200F(4): торец вставляют до метки и медленно ведут трубку по профилю инструмента. Радиус изгиба трубки держат как можно больше — чем он меньше, тем короче расстояние срабатывания; угол изгиба — не больше 90°, а участки по 10 мм у основания и у конца гильзы, как показано на рисунке каталога, не сгибают.
Тонкое волокно вставляют в усилитель через переходник E39-F9: при поставке он надет на волокно временно, его сдвигают в нужное положение и закрепляют. Режут такое волокно резаком E39-F4 в отверстиях для тонкого волокна — у резака их два, ещё три отверстия предназначены для стандартного волокна ∅2,2 мм.
Документы
Модели, расстояния и материалы — по каталогу OMRON Fiber-optic sensors (Cat. No. E56E-EN-07, на английском): группа E32 Miniature — с. 12–13, принадлежности — с. 26, монтаж и резка — с. 58. Режим Giga-power и головки с гильзой — по каталогу Fiber Sensor Best Selection Catalog (Cat. No. E418-E1-22, на английском), с. 12–15 и 20–23. Перечень исполнений, которые продаёт OMRON Europe, — на странице группы E32 Miniature.
