S8VK-C
В разделе — однофазные импульсные блоки питания OMRON серии S8VK-C для DIN-рейки: четыре модели на 60, 120, 240 и 480 Вт с выходом 24 В DC. Даташит называет серию «Cost-effective Single Phase Power Supply»: вход 100–240 В AC (допустимо 85–264 В AC) или 90–350 В DC, работа от −25 до +60 °C, излучение помех — класс A по EN 55011.
Однофазная серия с Power Boost, выходом 5–48 В и работой до +70 °C — в разделе S8VK-G, трёхфазная — S8VK-T, блоки с дисплеем — S8VS; все серии — в разделе Импульсные источники питания. Обзор серии — в карточке Блок питания S8VK-C.
Модели в разделе

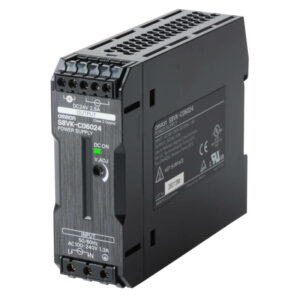

| 60 Вт | S8VK-C06024 — 24 В, 2,5 А |
|---|---|

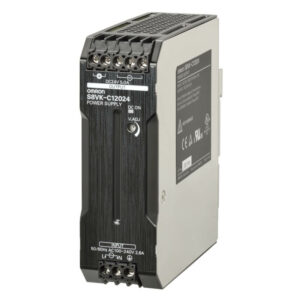

| 120 Вт | S8VK-C12024 — 24 В, 5 А |
| 240 Вт | S8VK-C24024 — 24 В, 10 А |

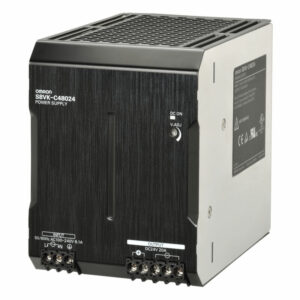

| 480 Вт | S8VK-C48024 — 24 В, 20 А |
S8VK-C и S8VK-G
Вход у обеих серий одинаковый — 85–264 В AC или 90–350 В DC, различия — в таблице.
| Выход | S8VK-C — только 24 В DC, 60–480 Вт; S8VK-G — 5, 12, 24 или 48 В DC, 15–480 Вт |
|---|---|
| Рабочая температура | S8VK-C — от −25 до +60 °C, S8VK-G — от −40 до +70 °C; у обеих — со снижением нагрузки по кривым даташита |
| Power Boost | S8VK-C — в даташите не описан; S8VK-G — до 120 % номинального тока |
| Параллельная работа | S8VK-C — нет, резервирование — с модулем S8VK-R; S8VK-G — до двух блоков одной модели |
| Излучение помех (EN 55011) | S8VK-C — класс A, S8VK-G — класс B |
| Габариты по чертежам | при одной мощности одинаковые: 32 × 90 × 110 мм (60 Вт), 40 × 125 × 122,2 мм (120 Вт), 60 × 125 × 150 мм (240 Вт), 95 × 125 × 150 мм (480 Вт) |
Как выбрать
Мощность. Номинальный ток — 2,5 А у 60 Вт, 5 А у 120 Вт, 10 А у 240 Вт и 20 А у 480 Вт; типовой КПД при 230 В AC — 88, 88, 87 и 91 % соответственно. В модели на 240 и 480 Вт OMRON встраивает схему подавления гармоник тока: они соответствуют EN 61000-3-2, типовой коэффициент мощности у них — 0,92 и 0,97.
Температура. Нагрузку снижают по кривой даташита (с. 4): при стандартном монтаже — от +40 °C на 2,0 % на градус, при монтаже лицом вверх — от +30 °C на 1,67 % на градус; при низкой температуре нагрузку тоже снижают — по той же кривой.
Питание постоянным током. Внешний предохранитель — не ниже 350 В DC, на 6, 8, 8 и 12 А по мощности; нагрузку по кривой умножают на 0,8 у 60 и 120 Вт и на 0,7 у 240 и 480 Вт. Последовательно включают до двух блоков с внешними диодами.
Документы
Характеристики — даташит OMRON Switch Mode Power Supply S8VK-C (Cat. No. T058-E1-05, на английском): перечень моделей — с. 1, характеристики — с. 2, кривая снижения нагрузки — с. 4, чертежи — с. 7. Данные S8VK-G для сравнения — по даташиту T056-E1-14. Русская редакция T058-RU2-01 — прежний выпуск даташита.
