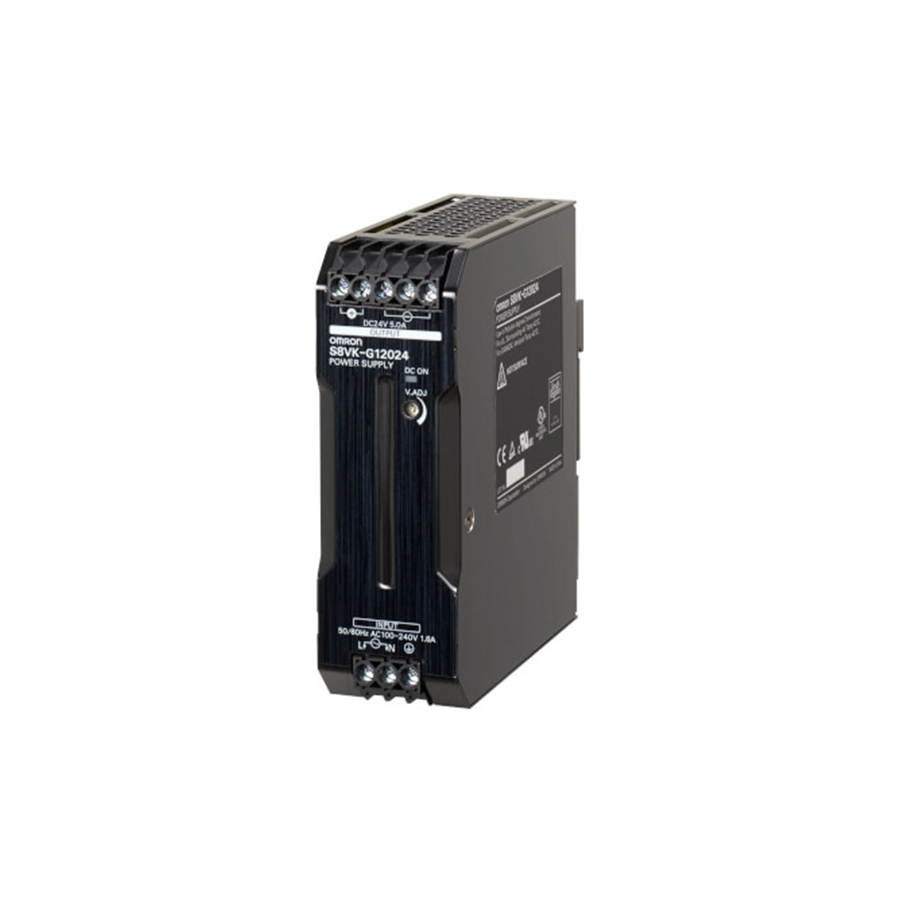

Блок питания S8VK-G
Документация
Цена: Под заказ
Однофазные импульсные источники питания OMRON S8VK-G рассчитаны на 15–480 Вт и выход 5, 12, 24 или 48 В DC. Даташит T056 перечисляет 13 моделей, и на сайте у каждой есть ещё исполнение -400. Питать блок можно от сети 100–240 В AC, от постоянного тока 90–350 В DC, а по даташиту — и от двух фаз трёхфазной сети. Температурный диапазон серии — от −40 до +70 °C; кратковременно блок отдаёт до 120 % номинального тока (Power Boost), а сам блок соответствует EN 61558-2-16 — стандарту, который даташит подписывает «Safety of Power Transformers».
Модели по мощностям и напряжениям собраны в категории S8VK-G — например, S8VK-G01524 на 15 Вт или S8VK-G48048-400 на 480 Вт и 48 В. Другие серии линейки S8VK: S8VK-C — только 24 В, до +60 °C; S8VK-T — вход от трёхфазной сети 380–480 В AC; S8VK-S — клеммы Push-In Plus; S8VK-X — связь по Ethernet. Остальные блоки OMRON — раздел «Импульсные источники питания».
Характеристики
| 15 Вт | 5 В — 3 А, 12 В — 1,2 А, 24 В — 0,65 А; КПД 77, 77 и 80 %; пульсации до 60, 50 и 30 мВ; 22,5 × 90 × 90 мм, до 150 г |
|---|---|
| 30 Вт | 5 В — 5 А, 12 В — 2,5 А, 24 В — 1,3 А; КПД 79, 82 и 86 %; пульсации до 30 мВ; 32 × 90 × 90 мм, до 195 г |
| 60 Вт | 12 В — 4,5 А, 24 В — 2,5 А; КПД 85 и 88 %; пульсации до 150 и 50 мВ; 32 × 90 × 110 мм, до 260 г |
| 120 Вт | 24 В — 5 А; КПД 89 %; пульсации до 150 мВ; 40 × 125 × 122,2 мм, до 620 г |
| 240 Вт | 24 В — 10 А, 48 В — 5 А; КПД 92 %; пульсации до 180 и 350 мВ; 60 × 125 × 150 мм, до 900 г |
| 480 Вт | 24 В — 20 А, 48 В — 10 А; КПД 93 %; пульсации до 230 и 470 мВ; 95 × 125 × 150 мм, до 1500 г |
| Как считаны значения | КПД — типовой, 230 В AC, номинальные напряжение и ток; пульсации — размах в полосе 20 МГц, 100–240 В AC, полная нагрузка, окружающая среда −25…+70 °C; габариты — ширина × высота × глубина по чертежам |
| Power Boost | 120 % номинального тока у всех моделей, например 3,6 А у S8VK-G01505 и 24 А у S8VK-G48024; импульс — до 10 с, импульсы занимают до 30 % времени, среднее за цикл — в пределах номинала |
| Сеть | 100–240 В AC (допустимо 85–264 В AC) или 90–350 В DC; 50/60 Гц, в пределах 47–450 Гц у 15–60 Вт и 47–63 Гц у 120–480 Вт; при входе меньше 90 В AC — минус 2,5 % нагрузки на вольт |
| Коэффициент мощности | 230 В AC, полная нагрузка: от 0,42 до 0,46 у 15–60 Вт; 0,94 у 120 Вт, 0,9 у 240 Вт, 0,97 у 480 Вт (минимальные); EN 61000-3-2 — у всей серии |
| Защиты | перегрузка: срабатывание выше 121 % номинального тока, режим прерывистый, сброс автоматический; перенапряжение: примерно с 130 % номинального выход отключается, вход включают снова спустя 3 минуты и больше |
| Бросок тока при включении | 115 В AC — 16 А, 230 В AC — 32 А (типовое, холодный пуск при 25 °C) |
| Несколько блоков | последовательно — до двух, диоды внешние; параллельно — не больше двух одинаковых моделей, при −25…+40 °C |
| Климат | работа от −40 до +70 °C, нагрузка — по кривым снижения; от −40 до −25 °C номинальное напряжение устанавливается не сразу, а пульсации бывают выше табличных; склад — от −40 до +85 °C; влажность 0–95 % |
| Механика | вибрация 10–55 Гц с амплитудой 0,375 мм, 2 ч по каждой оси; удары 150 м/с² — по три на каждое из направлений ±X, ±Y, ±Z |
| Прочность изоляции | одну минуту: вход — выход 3,0 кВ AC, вход — PE 2,0 кВ AC, выход — PE 1,0 кВ AC; сопротивление изоляции от 100 МОм (500 В DC) |
| Сертификация | UL 508 (Class 2 по UL 1310 — только 15, 30 и 60 Вт), UL 62368-1, CSA C22.2 No.107.1 и No.62368-1, EN 62477-1, EN 62368-1, PELV, EN 61558-2-16, RCM, SEMI F47-0706; BIS IS 13252 (Part1) — у 120, 240 и 480 Вт; морской регистр Ллойда; IP20 |
| ЭМС | EN 61204-3, помехоустойчивость — высокий уровень; кондуктивные и излучаемые помехи — EN 55011, класс B |
| Надёжность | MTBF — от 135 000 ч, справочно от 600 000 ч у 15 Вт до 230 000 ч у 480 Вт; срок службы — от 10 лет; вентилятора нет |
Обозначение модели
За префиксом S8VK- стоит буква G — однофазный вход, затем три цифры мощности (015 — 15 Вт, 030, 060, 120, 240, 480) и две цифры выходного напряжения (05, 12, 24 или 48 В). Последняя часть обозначения — опция через дефис: без неё — стандартная модель, 400 — исполнение с покрытием (так в легенде T056). Возможны не все сочетания, а в таблице заказа даташита перечислены только 13 основных моделей.
Монтаж и подключение
На DIN-рейке блок ориентируют стандартно либо лицевой панелью вверх, и для каждого случая даташит даёт отдельную кривую; у модели на 15 Вт есть третий вариант — боком, этикеткой вверх, для чего нужен кронштейн S82Y-VK15P. Фронтальные кронштейны — S82Y-VS10F (15–60 Вт) и S82Y-VK10F (120–480 Вт), боковые — S82Y-VS10S (30 и 60 Вт), S82Y-VK10S (120 Вт) и S82Y-VK20S (240 Вт). От источника постоянного тока плюс подают на клемму L через внешний предохранитель, рассчитанный минимум на 350 В DC, — 3, 4, 6, 5, 8 и 12 А по мощностям от 15 до 480 Вт, — и берут нагрузку по кривой с коэффициентом 1,0 у 15 Вт, 0,9 у 30, 60 и 120 Вт, 0,8 у 240 и 480 Вт. Под условия регистра Ллойда вход оснащают фильтром FN2080-10-06 (SCHAFFNER), а входной и выходной кабели — фильтрами ZCAT2035-0930 (TDK) или аналогами; на борту судна блок зажимают с обеих сторон концевыми упорами PFP-M. Как сопутствующие изделия OMRON называет фильтр S8V-NF и электронный автомат защиты цепей постоянного тока S8V-CP.
Документы
Источник таблицы — даташит OMRON S8VK-G T056-E1-14 (на английском, код — на последней странице): легенда и таблица заказа — на второй странице, параметры по мощностям — на 3–7, кривые снижения нагрузки — на 11, защиты — на 12, подключение к двум фазам и MTBF — на 13, чертежи — на 14–15, кронштейны — на 17–18, Power Boost — на 22, параллельная работа и модуль S8VK-R — на 23–24. В поле «Документация» к нему добавлены русская редакция T056-RU2-01 — выпуск старше английского, без исполнений -400 и с прежними стандартами UL 60950-1, EN 50178 и EN 60950-1, — и брошюра CD_RU-02 «Источники питания S8VK» на русском обо всей линейке; брошюры на files.omron.eu нет, в поле она стоит файлом сайта.
