S8FS
S8FS — импульсные блоки питания OMRON с однофазным входом и выходом постоянного тока 5, 12, 15, 24, 36 или 48 В. В разделе две серии: базовая S8FS-C от 15 до 350 Вт и S8FS-G от 15 до 600 Вт в корпусе с крышкой; моделей на сайте — 84 и 109. Описание каждой модели — по даташиту OMRON с таблицей характеристик и ссылкой на документ.
Чем различаются S8FS-C и S8FS-G

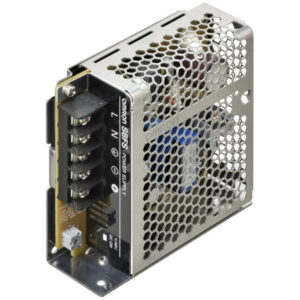

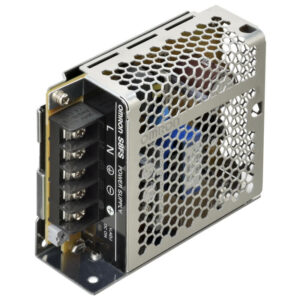

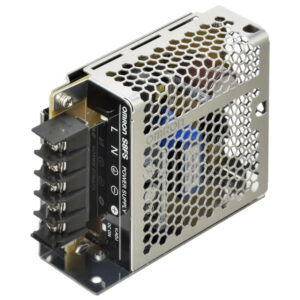

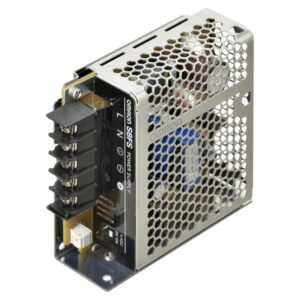

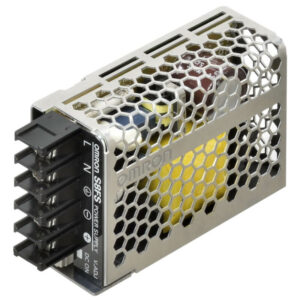

S8FS-C (даташит T062) — блок для монтажа на панель: работает от −20 до +60 °C (на 200 Вт — до +50 °C), вход 100–240 В AC у моделей до 75 Вт, а от 100 Вт — 100–120 или 200–240 В AC с переключателем. Клеммник сверху или спереди — буква J в конце обозначения. На DIN-рейку блок ставят через кронштейн серии S82Y-FSC. Вентилятор — только у 350 Вт.
S8FS-G (даташит T207) — блок в корпусе с крышкой: работает до +70 °C, на высоте до 3000 м, вход 100–240 В AC, соответствует EN 62477-1 с категорией перенапряжения III и EN/IEC 61558-2-16, поэтому трансформатор в цепи управления машины не нужен. Буквы после напряжения: C — прямой монтаж винтами, CD — DIN-рейка, E — разъёмы вместо клемм (24 В, до 150 Вт); после дефиса: R — дистанционное включение выхода (24 В, от 100 Вт), H — время удержания 40 мс (24 В, 300 и 600 Вт), W — параллельная работа до пяти блоков (600 Вт, 24 В), 500 — модель без сертификации по индийскому стандарту BIS. Индекс -400 даташит не описывает. Вентилятор — у 300 и 600 Вт.
Как выбрать
Выходное напряжение — по нагрузке, мощность — с запасом над суммарным потреблением: полную нагрузку обе серии дают не во всём диапазоне температур, снижение — по кривым даташита. У моделей на 5 В серии S8FS-G на 50, 100 и 150 Вт выходная мощность меньше типоразмера — 40, 80 и 105 Вт. Если важен запас при провалах сети, сравнивают время удержания выхода в таблице карточки. Для шкафа с DIN-рейкой берут S8FS-G исполнения CD или S8FS-C с кронштейном; для высокой температуры в шкафу — S8FS-G.
Модели S8FS-C
По мощности и выходному напряжению: модель с клеммником сверху и с клеммником спереди (J).
Модели S8FS-G
По мощности и выходному напряжению — основные исполнения: прямой монтаж (C) и DIN-рейка (CD). Исполнения с разъёмами, дистанционным управлением, увеличенным временем удержания, параллельной работой и индексами -400 и -500 — в карточке основной модели, в строке «Другие исполнения».
Документы
Даташиты OMRON: S8FS-C, Cat. No. T062-E1-08 и S8FS-G, Cat. No. T207-E1-14 (на английском); габариты S8FS-G — по справочнику Power Supply Selection Guide, Cat. No. T244-E1-01.
