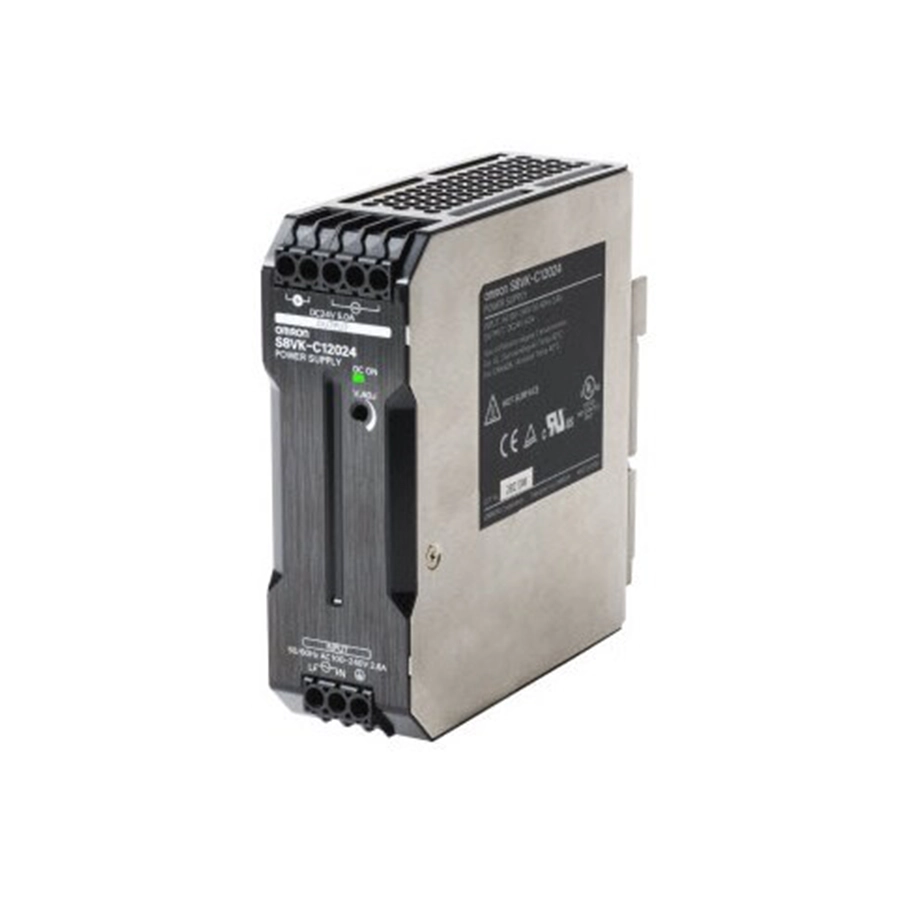

Блок питания S8VK-C
Документация
Цена: Под заказ
Экономичная однофазная серия OMRON S8VK-C — блоки питания 24 В DC на 60, 120, 240 и 480 Вт для монтажа на DIN-рейку. В даташите она подписана как «Cost-effective», а OMRON Europe в описании серии относит её к семейству Lite. Сеть — 100–240 В AC, допускается и постоянный ток 90–350 В DC. Два блока S8VK-C параллельно не соединяют, режима Power Boost в даташите серии нет, работают блоки от −25 до +60 °C, а по излучению помех относятся к классу A стандарта EN 55011.
Каждой из четырёх моделей на сайте отведена своя карточка: S8VK-C06024, S8VK-C12024, S8VK-C24024, S8VK-C48024; вместе они лежат в категории S8VK-C. Та же линейка S8VK, но с выходами 5–48 В и до +70 °C — S8VK-G; клеммы Push-In Plus без винтов — у S8VK-S; вход 380–480 В AC — у S8VK-T. Весь раздел — «Импульсные источники питания».
Характеристики
| S8VK-C06024 | 60 Вт, 2,5 А; КПД 88 %; 32 × 90 × 110 мм; 260 г |
|---|---|
| S8VK-C12024 | 120 Вт, 5 А; КПД 88 %; 40 × 125 × 122,2 мм; 580 г |
| S8VK-C24024 | 240 Вт, 10 А; КПД 87 %; 60 × 125 × 150 мм; 940 г |
| S8VK-C48024 | 480 Вт, 20 А; КПД 91 %; 95 × 125 × 150 мм; 1550 г |
| Сеть | 100–240 В AC (допустимо 85–264 В AC) или 90–350 В DC; 50/60 Гц, в пределах 47–450 Гц у 60 и 120 Вт и 47–63 Гц у 240 и 480 Вт |
| Бросок тока при включении | 115 В AC — 16 А, 230 В AC — 32 А (типовое, холодный пуск при 25 °C) |
| Коэффициент мощности | 230 В AC: 0,44 у 60 Вт, 0,45 у 120 Вт, 0,92 у 240 Вт, 0,97 у 480 Вт (типовое); две старшие модели соответствуют EN 61000-3-2 |
| Выход 24 В | регулятором V.ADJ — от −10 до +15 %; размах пульсаций при 230 В AC — 70, 120, 150 и 130 мВ по возрастанию мощности (типовое, полоса 20 МГц) |
| Точность выхода | от колебаний сети — до 0,5 %, от нагрузки 0–100 % — до 1,5 %, температурный дрейф — до 0,05 %/°C |
| Удержание выхода | 115 В AC: 24, 27, 34 и 21 мс; 230 В AC: 117, 128, 36 и 22 мс — для 60, 120, 240 и 480 Вт (типовое) |
| Перегрузка | защита работает в диапазоне 105–160 % номинального тока, прерывистым режимом; когда ток вернулся в норму, блок снова работает сам, а на время срабатывания мигает DC ON |
| Перенапряжение | выход отключается, когда напряжение доходит примерно до 130 % номинального; вход включают снова спустя 3 минуты и больше |
| Несколько блоков | в последовательную цепь — два, каждый с внешним диодом; параллельная работа не предусмотрена; схема резервирования — с модулем S8VK-R |
| Температура и влажность | работа от −25 до +60 °C, нагрузка — по кривой снижения; влажность 20–90 %; склад — от −25 до +65 °C, влажность 10–95 % |
| Механика | вибрация 10–55 Гц с амплитудой 0,375 мм, 2 ч по каждой оси; удары 150 м/с² — по три на каждое из направлений ±X, ±Y, ±Z |
| Прочность изоляции | одну минуту: вход — выход 3,0 кВ AC, вход — PE 2,0 кВ AC, выход — PE 1,0 кВ AC; сопротивление изоляции от 100 МОм (500 В DC) |
| Сертификация | UL 508, UL 62368-1, CSA C22.2 No.107.1 и No.62368-1, EN 62477-1, EN 62368-1, BIS IS 13252 (Part1); SELV; SEMI F47-0706 при 200–240 В AC; IP20 |
| ЭМС | EN 61204-3, помехоустойчивость — высокий уровень; кондуктивные и излучаемые помехи — EN 55011, класс A |
| Надёжность | справочная MTBF — 630 000, 490 000, 270 000 и 190 000 ч от младшей модели к старшей; срок службы — от 10 лет (средний, при 40 °C и загрузке 50 %) |
Обозначение модели
Обозначение складывается из трёх частей: S8VK-C, мощность тремя цифрами (060 — 60 Вт, 120, 240, 480) и выходное напряжение двумя цифрами — у этой серии только 24. Легенда даташита оговаривает, что возможны не все сочетания; в перечне заказа — четыре модели.
Монтаж и подключение
Блок защёлкивают на DIN-рейку, оставляя по бокам 20 мм; если соседи стоят ближе, в пределах 10–20 мм, рабочую температуру берут на 5 °C ниже кривой. Для положения лицом вверх у даташита своя кривая, а горизонтально, на боку, блок ставят только на кронштейн и стороной с этикеткой вверх. Фронтальные кронштейны — S82Y-VS10F для 60 Вт и S82Y-VK10F для 120–480 Вт, боковые — S82Y-VS10S, S82Y-VK10S и S82Y-VK20S для 60, 120 и 240 Вт. Винты клемм затягивают моментом 0,5–0,6 Н·м. Ток через одну выходную клемму ограничен 10 А; при 10 А и выше под каждый полюс занимают по две клеммы и больше. Внутренний предохранитель стоит в линии L, сменным он не является. От источника постоянного тока плюс подключают к L через внешний предохранитель, рассчитанный минимум на 350 В DC (6, 8, 8 и 12 А для 60, 120, 240 и 480 Вт), а нагрузку, найденную по кривой, дополнительно умножают на 0,8 у двух младших моделей и на 0,7 у двух старших. Если блок питают от двух фаз трёхфазной сети, напряжение между ними не должно превышать 240 В AC +10 %, а линию N защищают внешним предохранителем или автоматом: своей защиты у неё нет.
Документы
Источник таблицы — даташит OMRON S8VK-C T058-E1-05 (на английском, код — на последней странице). Где что искать: легенда и перечень — на первой странице, таблица параметров — на второй, график снижения нагрузки — на четвёртой, защиты — на пятой, подключение к двум фазам и MTBF — на шестой, чертежи — на седьмой, кронштейны — на 9–10, провода и правила монтажа — на 12–13. В поле «Документация» к нему добавлены русская редакция T058-RU2-01 — выпуск старше английского, с прежними стандартами UL 60950-1, EN 50178 и EN 60950-1 и КПД 88, 89, 89 и 92 %, — и брошюра CD_RU-02 «Источники питания S8VK» на русском обо всей линейке; брошюры на files.omron.eu нет, в поле она стоит файлом сайта.
