Блок питания S8FS-C
Документация
Цена: Под заказ

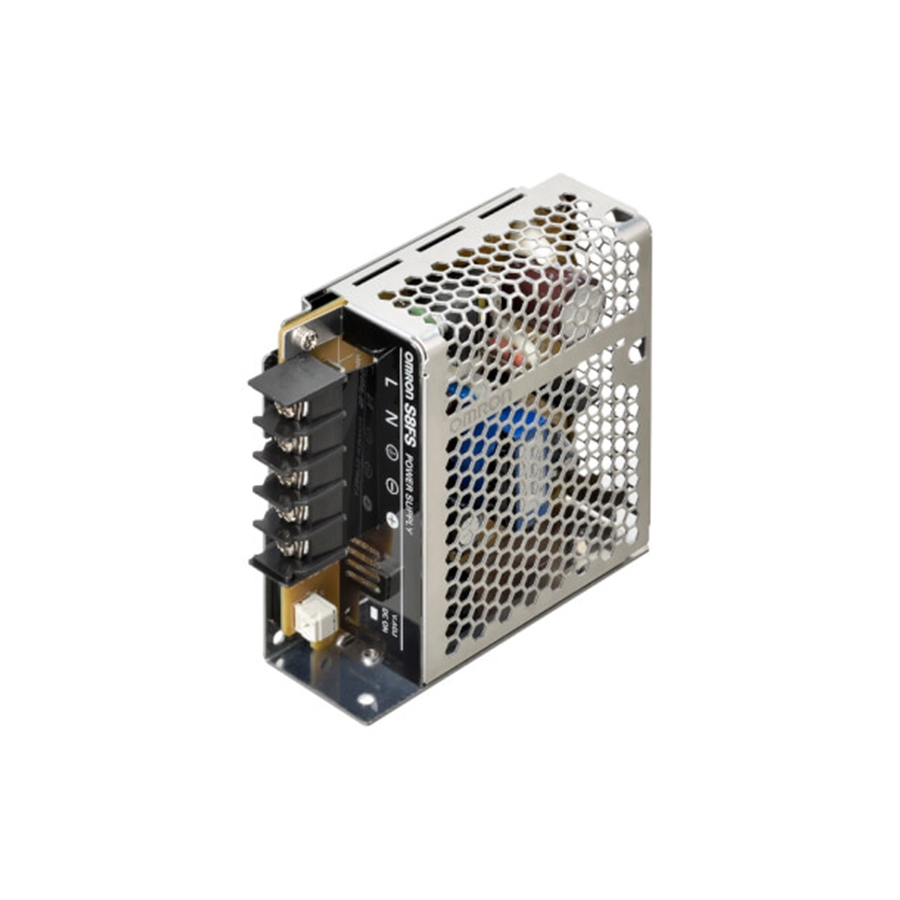

Блоки питания OMRON S8FS-C в металлическом корпусе выпускаются на 15–350 Вт и 5–48 В постоянного тока. Даташит подаёт серию словами «High Reliability at a Reasonable Cost»: у входа повышенная стойкость к аномальному перенапряжению и грозовым импульсам — чтобы блок устойчиво работал и при нестабильной сети, а внутри — японские электролитические конденсаторы, рассчитанные на 105 °C. По брошюре OMRON к этому добавлены японская управляющая микросхема, повышенная стойкость к помехам в несколько десятков килогерц от инверторов и двигателей в той же сети и корпус из алюминиевых сплавов и нержавеющей стали, чтобы он не ржавел.
Модели серии, которые есть в каталоге, — с клеммами сверху и с клеммами спереди (буква J) — собраны в разделе S8FS вместе с серией S8FS-G: например, S8FS-C10024 на 100 Вт или S8FS-C35024J на 350 Вт. Корпусные блоки до 600 Вт, работающие до +70 °C, — серия S8FS-G, недорогие блоки только для DIN-рейки — S8VK-C. Остальные серии импульсных источников питания OMRON собраны в общем разделе.
Характеристики
| Ряд серии | 44 сочетания мощности и напряжения: 15, 25 и 35 Вт — 5, 12, 15, 24 В; 50 и 75 Вт — 5, 12, 15, 24, 48 В; 100 и 150 Вт — 5, 12, 15, 24, 36, 48 В; 200 и 350 Вт — 5, 12, 24, 36, 48 В |
|---|---|
| Номинальный ток | от 0,7 А (15 Вт, 24 В) до 60 А (350 Вт, 5 В); при 24 В у 350 Вт — 14,6 А |
| Сеть до 75 Вт | 100–240 В AC без переключателя, допустимо 85–264 В AC или 120–370 В DC |
| Сеть от 100 Вт | диапазон 100–120 или 200–240 В AC задают переключателем; допустимо 85–132 и 176–264 В AC или 248–373 В DC у 100 Вт, 90–132 и 180–264 В AC или 254–373 В DC у 150–350 Вт; с завода выставлено 200–240 В, в этом же положении блок питают постоянным током |
| Постоянный ток на входе | плюс — на клемму L; стандарты безопасности на такое питание не распространяются |
| Частота сети | 50/60 Гц (47–450 Гц) |
| КПД | при 230 В AC — от 77 до 90 % в зависимости от модели (типовые, номинальная нагрузка) |
| Время удержания | при 230 В AC — от 23 до 117 мс, при 115 В AC — от 12 до 38 мс (типовые, по модели) |
| Регулировка выхода | ±10 % потенциометром V. ADJ |
| Перегрузка | защита вступает выше 105 % номинального тока и снимается сама, когда ток возвращается в норму; короткое замыкание или перегрузка дольше 10 с могут повредить блок |
| Перенапряжение | от 115 % номинального напряжения выход отключается; вернуть — снять вход не менее чем на 3 минуты |
| Перегрев и вентилятор | только у 350 Вт: вентилятор включается по температуре внутри, при его отказе срабатывает защита от перегрева |
| Соединение блоков | два последовательно — через внешние диоды; параллельно — нет, но резерв из двух блоков через диоды допускается |
| Электрическая прочность | 3 кВ AC 1 мин вход — выход, 2 кВ AC вход — PE, 1 кВ AC выход — PE |
| Среда | от −20 до +60 °C (у 200 Вт — до +50 °C) со снижением нагрузки по кривым; влажность 20–90 %; хранение от −40 до +85 °C |
| Вибрация и удар | 10–55 Гц, 0,375 мм, по 2 ч; 10–500 Гц, 0,26 мм, по 1 ч; удар 150 м/с² |
| Надёжность | MTBF не менее 135 000 ч, срок службы не менее 10 лет |
| Помехи | EN 61204-3 и EN 55011: класс B у 15–150 Вт, класс A у 200 и 350 Вт; гармоники по EN 61000-3-2 — у 15–150 Вт |
| Сертификаты | cURus UL 62368-1, CSA C22.2 No. 62368-1, EN 62368-1, RCM; CCC — у 15–150 Вт; BIS IS 13252 — у 17 сочетаний мощности и напряжения по перечню даташита |
| Масса | не более 150 г (15 Вт) … 800 г (350 Вт) |
Обозначение модели
Обозначение S8FS-C складывается из трёх частей. Три цифры — мощность: 015, 025, 035, 050, 075, 100, 150, 200 или 350 Вт. Две цифры — выходное напряжение: 05, 12, 15, 24, 36 или 48 В. Последняя буква задаёт исполнение корпуса: без буквы клеммник смотрит вверх, J — клеммник обращён вперёд, D — модель для DIN-рейки. Модель на 15 Вт бывает только J и D. Не всякое сочетание существует — перечень моделей в даташите на с. 2.
Монтаж
Положение на панели — только штатное из даташита и нагрузка — в пределах кривой снижения, иначе внутренние детали могут выйти из строя; у 350-ваттной модели с вентилятором не перекрывают вентиляционные отверстия. Винты крепления заходят внутрь корпуса не глубже, чем показано на чертеже, момент затяжки — 0,48–0,59 Н·м для M3 и 1,08–1,32 Н·м для M4. Переключатель входного напряжения не трогают, пока на блок подано питание. Кронштейны для DIN-рейки продаются отдельно, у каждой группы мощностей свой: S82Y-FSC015DIN, S82Y-FSC025DIN, S82Y-FSC050DIN, S82Y-FSC150DIN, S82Y-FSC350DIN, а варианты с окончанием DIN-S крепят блок к рейке нижней стороной (15–150 Вт). 200- и 350-ваттные модели можно поставить на панель нижней стороной через четыре Г-образных кронштейна S82Y-FSC350B. Блок нельзя питать от выхода инвертора, а ИБП на входе не должен выдавать прямоугольное напряжение. Там, где на нагрузке часты пусковые токи или перегрузки, S8FS-C по даташиту не применяют.
Документы
Таблица составлена по даташиту OMRON S8FS-C — Cat. No. T062-E1-08, английский. В нём на первой странице расшифровано обозначение, на второй дан список моделей, на с. 3–11 — параметры каждой мощности, на с. 12 — модели с сертификатом BIS, на с. 30 — кронштейны. Русская редакция у OMRON — T062-RU2-02, выпуск 2015 года без исполнений D. Японские детали, стойкость к помехам и материал корпуса — из брошюры S8FS-C (Cat. No. T063-E1-02, английский). Все три файла — в поле «Документация» карточки.
