Блок питания S8VK-X
Документация
Цена: Под заказ

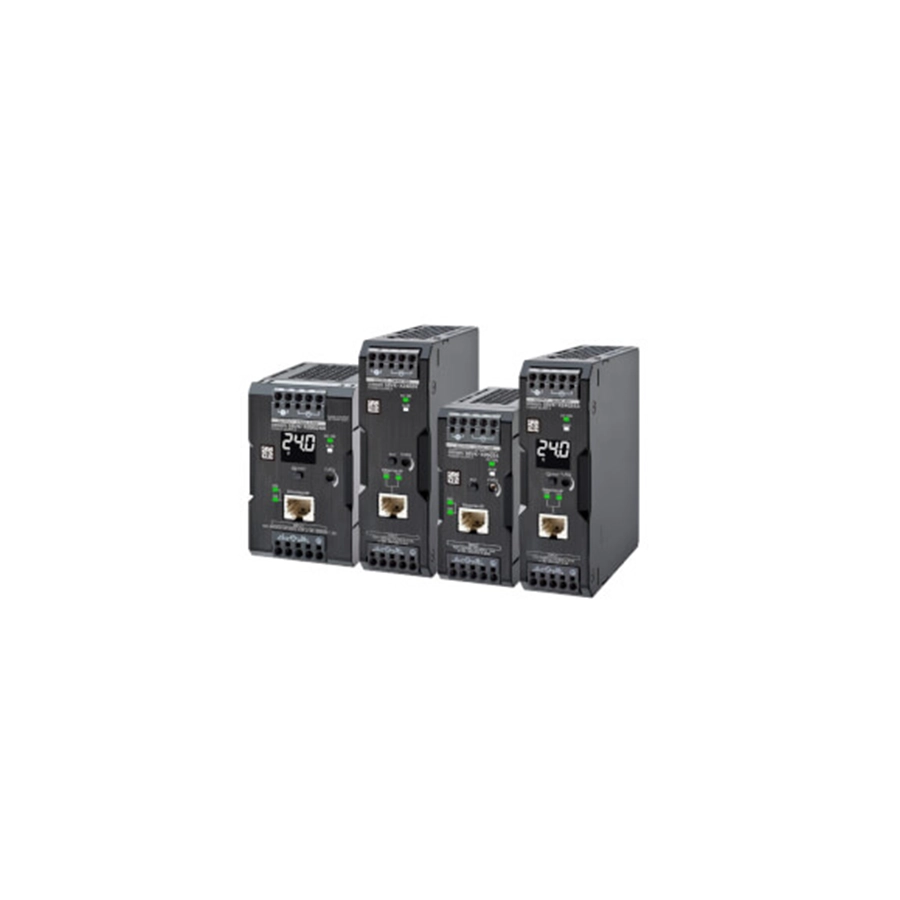

Импульсный блок питания OMRON S8VK-X с портом Ethernet сам сообщает в сеть напряжение, ток и оценку срока до замены. Серия поддерживает протоколы EtherNet/IP и Modbus TCP, так что данные всех блоков собираются по сети и просматриваются в одном месте, а исполнения с буквой A показывают их и на самом блоке, на белом семисегментном индикаторе. В линейке 11 моделей от 30 до 480 Вт на 5, 12 и 24 В DC, платы с покрытием, клеммы Push-In Plus, работа от −40 до +70 °C; модели на 240 и 480 Вт на короткое время отдают ток Power Boost до 150 % номинального.
Та же конструкция без сети и измерений — серия S8VK-S на 24 В; однофазные блоки с винтовыми клеммами — S8VK-G. Дисплей с прогнозом обслуживания, но без сети, есть у S8VS с индикационным монитором, а отдельную электронную защиту каждого канала — у S8AS. Другие серии — на странице раздела импульсных источников питания.
Характеристики
| Модели с индикатором | S8VK-X09024A-EIP — 3,75 А; S8VK-X12024A-EIP — 5 А; S8VK-X24024A-EIP — 10 А; S8VK-X48024A-EIP — 20 А; все на 24 В |
|---|---|
| Модели без индикатора | S8VK-X03005-EIP — 5 В, 5 А (25 Вт); S8VK-X06012-EIP — 12 В, 4,5 А (54 Вт); S8VK-X06024-EIP — 24 В, 2,5 А; S8VK-X09024-EIP, S8VK-X12024-EIP, S8VK-X24024-EIP, S8VK-X48024-EIP — 24 В, 3,75, 5, 10 и 20 А |
| Power Boost | 6, 5,4 и 3 А у 30 и 60 Вт, 6 А у 120 Вт, 15 А у 240 Вт, 30 А у 480 Вт; у 90 Вт функции нет |
| Сеть | однофазная 85–264 В AC (кратковременно 265–300 В AC, 1 с) или 90–350 В DC; 47–450 Гц у 30–90 Вт, 47–63 Гц у 120–480 Вт; коэффициент мощности не ниже 0,9 у 120–480 Вт |
| КПД при 230 В AC | 77 % (30 Вт), 86 % (60 Вт), 87–88 % (90 Вт), 92 % (120 Вт), 93 % (240 Вт), 94 % (480 Вт), типовые |
| Регулировка выхода | 4,5–5,8 В (5 В), 10,8–14 В (12 В), 21,6–28 В (24 В); у 90 Вт выход 23,0–24,1 В |
| Пульсации | не более 130, 120 и 110 мВ (30 и 60 Вт), 300 мВ (90 Вт), 150 мВ (120 Вт), 140 мВ (240 Вт), 130 мВ (480 Вт); размах в полосе 20 МГц, 25 °C |
| Защиты | перегрузка — снижение выхода при 121–160 % номинального тока, у 90 Вт при 101–110 %, у 240 и 480 Вт при 151–165 %, работа прерывистая, возврат сам; перенапряжение — отключение выхода от 130 % (у 90 Вт от 110 %), сброс снятием входа не меньше чем на 3 минуты |
| Что измеряет и передаёт | напряжение выхода (шаг 0,1 В, точность ±2 % ±1 разряд), ток и пиковый ток (0,1 А, ±5 % номинального ±1 разряд), годы и проценты до замены, общее время работы, по сети — ещё время непрерывной работы, результаты самодиагностики, модель, серийный номер, версию прошивки, MAC- и IP-адрес |
| Срок до замены | по сети — от 15,0 до 0,0 года с шагом 0,1; на индикаторе — ful и hlf, а с 5 лет и меньше — от 4,9 до 0,0 года; проценты — от 100 до 0 с шагом 0,1 % |
| Сеть Ethernet | 100BASE-TX, звезда, кабель STP категории 5 и выше, до 100 м до коммутатора; цикл обмена 100–10 000 мс; одновременно до двух клиентов по Modbus TCP и явным сообщениям EtherNet/IP; с завода IP 192.168.250.20, маска 255.255.255.0; адрес статический или по BOOTP |
| Изоляция | 3,0 кВ AC вход — выход и порт EtherNet/IP, 2,0 кВ AC вход — PE, 1,0 кВ AC выход — PE, 0,5 кВ AC выход — порт (1 мин) |
| Среда | работа от −40 до +70 °C по кривым снижения нагрузки, от −40 до −25 °C выход выходит на номинал с задержкой; хранение от −40 до +85 °C; влажность до 95 %; вибрация 10–55 Гц, до 5 G, 0,42 мм; удар 150 м/с² |
| Надёжность | MTBF (типовое, по JEITA RCR-9102): 160 000 ч у 30 и 60 Вт; с индикатором и без — 110 000 и 150 000 ч (90 Вт), 110 000 и 140 000 ч (120 Вт), 100 000 и 130 000 ч (240 Вт), 90 000 и 120 000 ч (480 Вт); срок службы не менее 10 лет |
| Стандарты | UL 508 и CSA C22.2 No.107.1 (Class 2 у 30, 60 и 90 Вт), UL 62368-1 и CSA C22.2 No.62368-1 (OVCII до 3000 м), EN 62477-1 (OVCIII до 2000 м), EN 62368-1, EN/IEC 61558-2-16, PELV, RCM, закон Кореи о радиоволнах (Law No. 10564), SEMI F47-0706, BIS у 240 и 480 Вт; излучение помех — класс B при установке в шкаф |
| Размеры (Ш × В × Г) и масса | 40 × 90 × 90 мм — 250 г (30 и 60 Вт); 55 × 90 × 90 мм — 350 и 400 г (90 и 120 Вт); 38 × 124 × 121,4 мм — 700 г (240 Вт); 60 × 124 × 121,4 мм — 1100 г (480 Вт); масса — не более |
Обозначение модели
Обозначение S8VK-X□□□□□-EIP собирают так: три цифры мощности (030, 060, 090, 120, 240, 480 Вт), две цифры напряжения (05, 12 или 24 В), буква A, если есть индикатор, и окончание -EIP. Индикатор бывает только у моделей на 24 В от 90 Вт; модели на 5 и 12 В — по одной, на 30 и 60 Вт.
Монтаж и подключение
Блок защёлкивают на DIN-рейку; при обычной установке между блоками оставляют от 15 мм, над и под ними — 25 мм у 30–120 Вт и 23 мм у 240 и 480 Вт. Вплотную, с зазором меньше 15 мм, допускаются только одинаковые модели и только по своей кривой снижения нагрузки, до +55 °C. Кронштейны: S82Y-VS10F и S82Y-VS10S для 30 и 60 Вт, S82Y-VK10F для 240 и 480 Вт. Перемычками по входу можно соединить не больше пяти блоков. Параллельно включают два блока одной модели с разницей выходов до 50 мВ; при параллельной работе класс 2 по UL 1310 и выход LPS не сохраняются. Модуль S8VK-R10 даташит советует при параллельном включении и при резервировании моделей на 30–120 Вт, S8VK-R20 — для 240 Вт, для 480 Вт модуль не назван. При питании постоянным током на входе ставят предохранитель от 350 В DC: 6 А (30 и 60 Вт), 8 А (90–240 Вт), 12 А (480 Вт). Для сети OMRON рекомендует кабели XS6W-6LSZH8SS□CM-Y и XS5W-T421-□MD-K и промышленный коммутатор W4S1-05D. Если IP-адрес забыт, сетевые настройки временно возвращают к заводским: включают питание с нажатой кнопкой сброса и держат её 10 с.
Документы
Таблица и правила монтажа — по даташиту OMRON S8VK-X (Cat. No. T210-E1-13 на последней странице, английский): легенда и модели — на с. 1–2, параметры по мощностям — на с. 3–6, измерения, защиты и параметры сети — на с. 8–9, индикаторы и сброс сети — на с. 10, срок до замены и самодиагностика — на с. 11–12, чертежи — на с. 18–19, параллельная работа и резервирование — на с. 23–24. Как получать эти данные через сеть, описывает руководство по связи S8VK-X (Cat. No. T213-E1-06). В поле «Документация» кроме них — брошюра OMRON Europe о сериях S8VK-W, S8VK-S и S8VK-X и брошюра о S8VK-X T211-E1-02: её на files.omron.eu нет, поэтому она осталась файлом сайта. Прежний файл поля, даташит T210-E1-02, заменён действующей редакцией.
