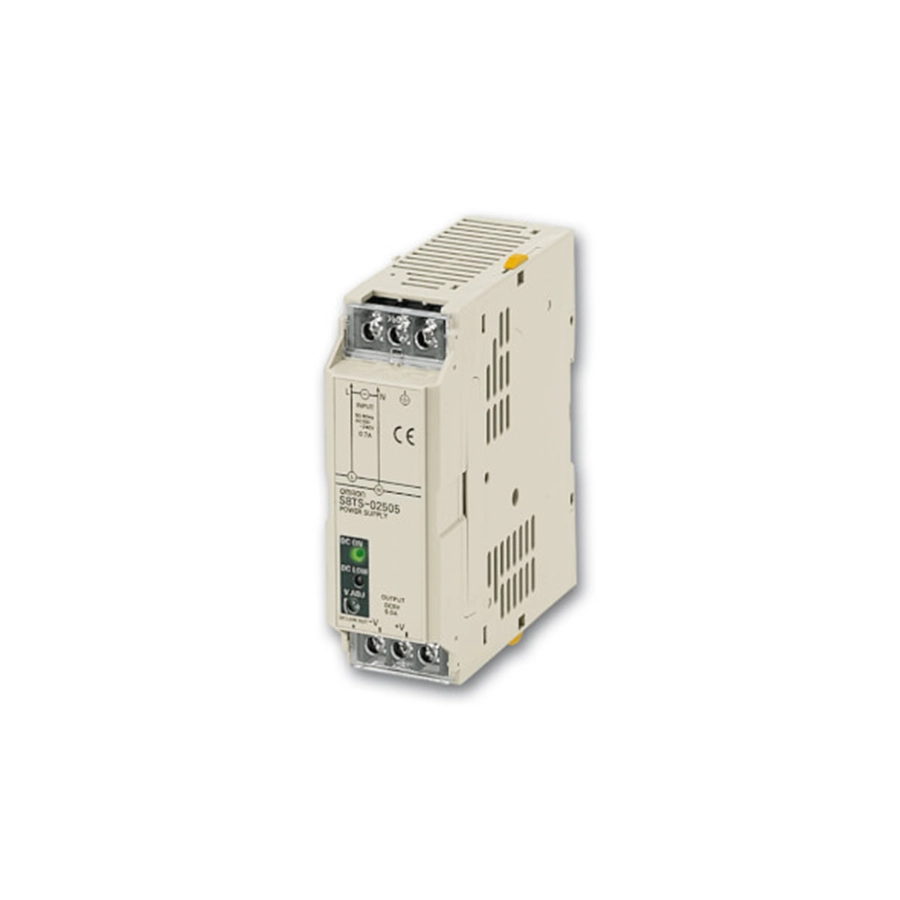

Блок питания S8TS
Документация
Даташит OMRON S8TS T231-E1-02 (PDF, на английском)
Даташит OMRON S8T-DCBU-01 T027-E1-02 (PDF, на английском)
Даташит OMRON S8T-DCBU-02 T234-E1-04 (PDF, на английском)
Буклет OMRON «Серия S8TS» SF6P_S8TS_Series_RU02_1103 (PDF, на русском)
Буклет OMRON S8TS Series SF6P_S8TS_Series_EN_INT02_1103 (PDF, на английском)
Даташит OMRON S8TS T022-RU1-03 (PDF, на русском, прежняя редакция)
Цена: Под заказ
Модульная система питания OMRON S8TS набирается на DIN-рейке из базовых блоков шириной 43 мм. Даташит так и называет её — блочный импульсный источник для DIN-рейки: одна модель на 24 В закрывает диапазон от 60 до 240 Вт, одна модель на 12 В — от 30 до 120 Вт. Мощность растёт с числом блоков; один лишний блок в сборке переводит её на схему резервирования N+1, а блоки на 5, 12 и 24 В, собранные вместе, образуют многовыходной источник. Между собой блоки соединяются шинными разъёмами, по которым идут сеть, защитная земля и, если нужно, выход постоянного тока.
Буферный блок S8T-DCBU-02 работает и с другими сериями: к 24-вольтовым моделям S8VS его присоединяют проводами. Если мощность нужна без набора из модулей, её задаёт сама модель — например, у S8VK-G на 15–480 Вт; более долгий резерв при пропадании сети дают ИБП OMRON. Прочие серии — на странице раздела импульсных источников питания.
Характеристики
| Базовые блоки | S8TS-06024 — 24 В, 2,5 А; S8TS-03012 — 12 В, 2,5 А; S8TS-02505 — 5 В, 5 А |
|---|---|
| Сборка из блоков | 24 и 12 В: параллельно до 4 блоков, по схеме N+1 до 5; 5 В — только одиночно; блоки с разным напряжением — до 4 в одной сборке |
| Вход | 100–240 В AC, допустимо 85–264 В AC или 80–370 В DC, 47–63 Гц; директивы ЕС и стандарты безопасности — только при 100–240 В AC (85–264 В AC) |
| Входной ток блока | при 100 В — не более 1,0 А (24 В) и 0,7 А (12 и 5 В); при 200 В — 0,5 и 0,4 А; в сборке — умножить на число блоков |
| Пусковой ток блока | не более 17,5 А при 100 В и 35 А при 200 В (холодный пуск, 25 °C); в сборке из N блоков — в N раз больше |
| КПД и коэффициент мощности | 80 % у 24 В, 73 % у 12 и 5 В (типовые); коэффициент мощности — не менее 0,9 у 24 В и 0,8 у 12 и 5 В |
| Выход | 24 В — регулировка 22–28 В, 12 и 5 В — ±10 %; пульсации — не более 2 % (размах); от нагрузки — не более 2 % у одиночного блока, 3 % в параллели, 1,5 % у 5 В |
| Пуск и удержание | запуск — не более 1000 мс, удержание выхода — не менее 20 мс при 100/200 В AC |
| Защита от перегрузки | при 105–140 % номинального тока (в параллели — 100–140 %) напряжение снижается, после перегрузки восстанавливается само; замыкание дольше 20 мин может повредить блок |
| Защита от перенапряжения | при напряжении около 120 % номинала выход отключается; включить — снять вход не меньше чем на 1 минуту |
| Контроль просадки | красный индикатор DC LOW и выход «открытый коллектор» до 30 В DC, 50 мА; порог — около 80 % (75–90 %) номинального напряжения |
| Температура | 5 и 12 В — от −10 °C, 24 В — от −20 °C; верхний предел и нагрузка — по кривым с. 8 отдельно для параллельной работы, установки с зазором 20 мм и схемы N+1; температуру считают в точке на 50 мм ниже блока; хранение от −25 до +65 °C |
| Влажность | 25–85 % при работе, 25–90 % при хранении |
| Электрическая прочность | 3,0 кВ AC 1 мин вход — выход, 2,0 кВ AC вход — PE, 1,0 кВ AC выход — PE |
| Надёжность | MTBF не менее 250 000 ч; срок службы не менее 10 лет при +40 °C и нагрузке 50 % |
| Помехи | EN 61204-3 и EN 55011, класс B; уровень зависит от разводки — даташит советует фильтр-защёлку ZCAT2436-1330A (TDK) на входной и заземляющий провода вместе |
| Стандарты | 24 В — UL 508 с выходом Class 2 по UL 1310 (кроме параллельной работы), CSA C22.2 No.107.1, EN 62477-1; 12 В — UL 508, CSA C22.2 No.107.1, EN 62477-1; 5 В — UL 508, UL 60950-1, CSA C22.2 No.107.1 и No.60950-1, EN 50178, EN 60950-1 |
| Масса | не более 450 г на блок |
Обозначение модели
Обозначение вида S8TS-06024-E1 читается так: 025, 030 или 060 — мощность блока в ваттах, затем 05, 12 или 24 — выходное напряжение. Буква F в конце — разъёмные клеммы вместо винтовых, к ним прилагаются разъёмы DINKLE 2ESDPLM-05P на выход и 3ESDPLM-03P на вход. Окончание -E1 — в коробке уже лежат по одному разъёму S8T-BUS01 и S8T-BUS02; бывает только у блоков 12 и 24 В. Отдельно шинные разъёмы заказывают поштучно или упаковкой по 10: S8T-BUS01 и S8T-BUS11 — с линией постоянного тока, для параллельной работы; S8T-BUS02 и S8T-BUS12 — без неё, для независимых выходов; S8T-BUS03 и S8T-BUS13 — для подключения блоков S8T-DCBU.
Сборка и подключение
Параллельная работа держится на функции выравнивания тока, и для неё нужен разъём S8T-BUS01: переключатель на нём выставляют на напряжение сборки, и он не даёт по ошибке соединить блоки с разным выходом. Выходное напряжение блоков регулируют до соединения — одинаково, с разницей не более 0,12 В у 12 В и 0,24 В у 24 В; после сборки его не трогают. Сеть подключают к клеммам только одного блока, иначе вход может замкнуться внутри; защитную землю — тоже к одному. Перемычками между блоками и к другим устройствам не соединяют. Разъём вставляют и снимают не больше 20 раз, снимают — поддевая плоской отвёрткой поочерёдно с обоих концов. Два блока дают последовательное включение или выход ±; внешний диод Шоттки нужен только блокам на 5 В. Монтаж — только стандартный, по краям сборки ставят упоры PFP-M.
Резервные блоки S8T-DCBU-01 и S8T-DCBU-02
S8T-DCBU-01 подключают только к S8TS-06024 — разъёмом S8T-BUS03, который лежит в его комплекте. Питание резерва дают два 12-вольтовых свинцовых аккумулятора Panasonic, включённые последовательно; OMRON рекомендует держатель S82Y-TS01, а без него между батареей и блоком ставят выключатель и предохранитель. Для Европы даташит называет модели LC-R122R2PG и LC-R123R4PG. Порог токовой защиты задают переключателем: 5,7 А позволяют подключить до двух блоков S8TS-06024 (три по схеме N+1), 11,7 А — до четырёх (пять по схеме N+1), причём второй порог разрешён только с аккумуляторами LC-□123R4□□. Справочное время резерва для новой, полностью заряженной батареи при 25 °C: с LC-□122R2□□ — 8 минут при нагрузке 3,7 А, с LC-□123R4□□ — 4 минуты при 8,0 А. Выход в это время держится в пределах 21,0–27,4 В, а когда напряжение на клеммах батареи падает до 18,5 В (типовое), резерв прекращается. Блок защищён от ошибочного подключения батареи; о её состоянии и о переходе на резерв он сообщает двумя реле с контактами на 24 В DC, 0,1 А.
S8T-DCBU-02 — буферный блок на электролитических конденсаторах, он прикрывает кратковременные провалы сети. Время резерва считают от полного заряда до снижения напряжения до 21,6 В: при нагрузке 1,2 А это 1000 мс и больше, при 2,5 А — 500 мс и больше; выход при этом — 22,5 В (типовое, при входе 24 В). Больше времени или тока дают до четырёх таких блоков, включённых параллельно. С S8TS-06024 блок соединяют разъёмом S8T-BUS03 (его покупают отдельно), с 24-вольтовыми S8VS и другими сериями из перечня даташита — проводами. Готовность и работу от буфера показывают зелёный и красный индикаторы, а также релейные выходы 24 В DC, 0,1 А. Работать блок может от −20 до +60 °C, стандарт SEMI F47-0200 он выполняет; для сохранения Class 2 к одному S8TS-06024 подключают один S8T-DCBU-02.
Документы
Характеристики базовых блоков и правила сборки взяты из даташита OMRON S8TS (Cat. No. T231-E1-02, английский): обозначение и список моделей — на с. 1, параметры — на с. 2–3, наращивание мощности и шинные разъёмы — на с. 6–7, графики снижения нагрузки — на с. 8, защиты и выход DC LOW — на с. 9. Резервные блоки описаны в отдельных даташитах S8T-DCBU-01 (Cat. No. T027-E1-02) и S8T-DCBU-02 (Cat. No. T234-E1-04), тоже английских. Поле «Документация» дополняют буклеты OMRON о серии на русском и английском (на последней странице — SF6P_S8TS_Series_RU02_1103 и SF6P_S8TS_Series_EN_INT02_1103) и прежний русский даташит T022-RU1-03. Русской редакции T231 у OMRON нет, а T022 расходится с ним в пусковом токе, КПД и стандартах — в таблице значения T231.
