S8VK-T

В разделе — трёхфазные импульсные блоки питания OMRON серии S8VK-T для DIN-рейки: 120, 240, 480 и 960 Вт с выходом 24 В DC и у каждой мощности — исполнение -400 с покрытием плат. Вход — три фазы 380–480 В AC (допустимо 320–576 В AC), две фазы 380–480 В AC (340–576 В AC) и, кроме 960 Вт, 450–600 В DC. Блоки работают до +70 °C со снижением нагрузки, а от −40 до −25 °C гарантирован только пуск и только при трёх фазах; Power Boost — до 120 % номинального тока.

Однофазные блоки той же серии S8VK — в разделах S8VK-G и S8VK-C, все серии — в разделе Импульсные источники питания. Обзор серии — в карточке Блок питания S8VK-T.

Модели в разделе

Исполнение -400

В даташите T061 исполнения -400 нет. Модели с покрытием есть в таблице серии на странице OMRON Europe: у них свои коды заказа (S8VK3200G, S8VK3201E, S8VK3202C, S8VK3203A) и описание «Coated version»; так же они описаны на страницах моделей OMRON US (например, S8VK-T24024-400). Характеристики в карточках -400 — основной модели по даташиту, без массы. Слова «покрытие плат» — из русской брошюры OMRON «Источники питания S8VK» (CD_RU-02, с. 3): «модели с покрытием плат герметиком». В серии S8VK брошюра перечисляет однофазные S8VK-S, -C и -G, трёхфазные S8VK-T и модуль резервирования S8VK-R; на платы всех S8VK-S, по ней, «нанесено герметичное покрытие», а «на другие модели защитный состав может быть нанесён по дополнительному заказу» (с. 2). Что даёт покрытие, брошюра говорит на с. 4: «Устойчивость к воздействию пыли и коррозионных газов. Печатные платы с покрытием для стабильной работы в тяжёлых условиях».

Как выбрать

Мощность и КПД. Номинальный ток — 5 А у 120 Вт, 10 А у 240 Вт, 20 А у 480 Вт и 40 А у 960 Вт; Power Boost временно поднимает его до 6, 12, 24 и 48 А — импульс не дольше 10 с, доля времени не более 30 %, средний ток за цикл не выше номинального. Модели на 480 и 960 Вт даташит выделяет схемой PFC: входной ток у них меньше, а КПД выше, чем у обычных изделий, — 93 % (типовое при трёх фазах 400 В AC); коэффициент мощности нормирован только у них — не менее 0,9. КПД моделей на 120 и 240 Вт — 89 %.

Питание. Модели на 120, 240 и 480 Вт работают от трёх или двух фаз и от постоянного тока, S8VK-T96024 — только от переменного. Вход подключают через рекомендованный в даташите автомат или предохранитель. Категория перенапряжения по UL и EN/IEC 61010-2-201 зависит от сети: при соединении звездой в сетях TN-S, TN-C и TT — OVCIII, в сети IT — OVCII; при соединении треугольником в сетях TN-C, TT и IT — OVCII.

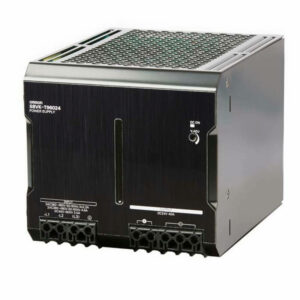

Параллельная работа. Даташит допускает её для двух блоков одной модели — при стандартном монтаже, трёхфазном входе и температуре от −25 до +40 °C. Выравнивания тока в S8VK-T нет, поэтому разницу выходных напряжений доводят регулятором V.ADJ до 50 мВ и меньше. S8VK-T96024 переводят в параллельный режим переключателем OPERATION (положение PARALLEL): защита ограничивает ток 80 % номинального, Power Boost не работает. При резкой смене нагрузки напряжение может просесть на несколько вольт — на этот случай даташит предлагает модуль S8VK-R (S8VK-R10 для 120 Вт, S8VK-R20 для 240 Вт) или внешние диоды. Последовательно включают до двух блоков с внешними диодами.

Безопасность машин. Выход соответствует SELV по EN/IEC 61558-2-16 и, если минус выхода заземлён на PE, — PELV по EN/IEC 60204-1. Даташит отмечает, что с изделием, сертифицированным по OVCIII или с трансформатором по EN/IEC 61558-2-16, отдельный трансформатор цепи управления нужен не всегда.

Документы

Характеристики — даташит OMRON Switch Mode Power Supply S8VK-T (Cat. No. T061-E1-11, на английском): перечень моделей — с. 2, характеристики — с. 3–5, кривые снижения нагрузки — с. 8, чертежи — с. 10, автоматы и предохранители и типы сетей — с. 14. Глубина от DIN-рейки — по справочнику Power Supply Selection Guide (Cat. No. T244-E1-01).
