S8VS

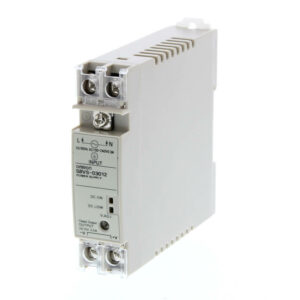

В разделе — импульсные блоки питания OMRON серии S8VS для DIN-рейки: от 15 до 480 Вт, выход 5, 12 или 24 В DC, однофазный вход 100–240 В AC. Серия делится на стандартные модели без индикационного монитора и модели с монитором — трёхразрядным семисегментным дисплеем выходного напряжения, тока и пикового тока; монитор типа A оценивает срок до замены блока, типа B — считает общую наработку.

Однофазные блоки питания серии S8VK — в разделах S8VK-G и S8VK-C, трёхфазные — в разделе S8VK-T, серия S8FS — в разделе S8FS; все серии — в разделе Импульсные источники питания. Обзор исполнений с индикационным монитором — карточка серии Блок питания S8VS-A/B.

Модели в разделе

Чем различаются исполнения

Без монитора. На лицевой панели — зелёный индикатор выхода DC ON; у моделей на 15 и 30 Вт ещё и красный DC LOW, он загорается при падении выходного напряжения примерно до 80 % номинального. Буква F в конце обозначения — безвинтовые клеммы вместо винтовых; чертежи таких моделей — на с. 24–25 даташита.

С монитором. Трёхразрядный дисплей выводит выходное напряжение (разрешение 0,1 В), ток и пиковый ток (0,1 А); пиковый ток фиксируется при импульсе от 20 мс. Исполнения A (Maintenance Forecast) показывают примерный срок, оставшийся до обслуживания блока из-за старения его электролитических конденсаторов, — отказов по другим причинам эта функция, по даташиту, не предсказывает. Исполнения B и BE (Total Run Time) показывают общее время работы с шагом 1000 ч. Снижение выходного напряжения отслеживают все модели с монитором; порог задают в режиме настройки от 18,5 до 27,5 В с шагом 0,1 В, а у моделей на 60 Вт режима настройки нет и порог постоянный — 20,0 В.

Выходы сигнализации. У моделей с монитором на 60 Вт и у исполнения BE транзисторных выходов нет, у остальных их два: DC LOW и Yrs (у A) или kh (у B), каждый — до 30 В DC и 50 мА. Буква P на конце обозначения — выходы sourcing (общий коллектор), без неё — sinking (общий эмиттер); выходы моделей на 480 Вт подключаются обоими способами. S8VS-06024B только ведёт счёт наработки — без уставки и сигнала.

Как выбрать

Мощность и напряжение. Выход 5 и 12 В — только у моделей на 15 и 30 Вт, от 60 Вт — только 24 В. У S8VS-01505 и S8VS-03005 выходная мощность меньше типоразмера — 10 и 20 Вт. Модели на 480 Вт при номинальных 20 А допускают пиковый ток до 30 А: импульс не дольше 10 с, доля времени не более 30 %, средний ток за цикл не выше номинального; пиковый и средний ток снижают по температуре и положению монтажа.

Питание. Модели до 240 Вт работают от 85–264 В AC и от 80–370 В DC (у моделей на 30–240 Вт ниже 100 В DC нагрузку снижают), для 480 Вт даташит указывает только 100–240 В AC (85–264 В AC). Соответствие директивам ЕС и стандартам безопасности (UL, EN) даташит даёт для всех моделей только в диапазоне 100–240 В AC (85–264 В AC), питание постоянным током в него не входит. Коэффициент мощности нормирован от 120 Вт: не менее 0,9, у 480 Вт — 0,95.

Сертификация. Выход UL Class 2 — у всех моделей на 15, 30 и 60 Вт. KOSHA S — у S8VS-06024A и исполнений A и AP на 90–240 Вт. BIS — по перечню даташита: в разделе его нет у моделей на 15 Вт, S8VS-03005, S8VS-09024, S8VS-18024 и исполнений с безвинтовыми клеммами.

Монтаж и соединение. Все модели ставят на DIN-рейку; на 15 и 30 Вт допустим и монтаж лицом вверх, а горизонтальный — только с кронштейном S82Y-VS30P; от 60 Вт — только стандартное положение. Рабочая температура серии — от −10 до +60 °C (справочник T244), нагрузку в этом диапазоне берут по кривым снижения нагрузки даташита. Параллельно блоки S8VS не включают, резервирование — с внешними диодами; последовательно — до двух блоков на 24 В с внешними диодами.

Документы

Характеристики всех моделей — даташит OMRON Switch Mode Power Supply S8VS (Cat. No. T026-E1-16, на английском): расшифровка обозначения — с. 1, перечень моделей — с. 2, характеристики по мощностям — с. 3–9, модели с сертификацией BIS — с. 10, кривые снижения нагрузки и пиковый ток — с. 20–21, чертежи — с. 23–25, функции дисплея и выходов — с. 28–33. Диапазон рабочей температуры серии и габариты с глубиной от DIN-рейки даёт справочник Power Supply Selection Guide (Cat. No. T244-E1-01, с. 15).
