Блок питания S8VK-S
Документация
Даташит OMRON S8VK-S T205-E1-15 (PDF, на английском)
Брошюра OMRON S8VK-S и S8FS-G T209-E1-09 (PDF, на английском)
Брошюра OMRON о S8VK-W, S8VK-S и S8VK-X t235_emea_s8vk_series_switch_mode_power_supplies_br_en_05 (PDF, на английском)
Брошюра OMRON «Источники питания S8VK» CD_RU-02 (PDF, на русском)
Брошюра OMRON о сборке шкафов управления panelbuilding_br_ru_03 (PDF, на русском)
Цена: Под заказ

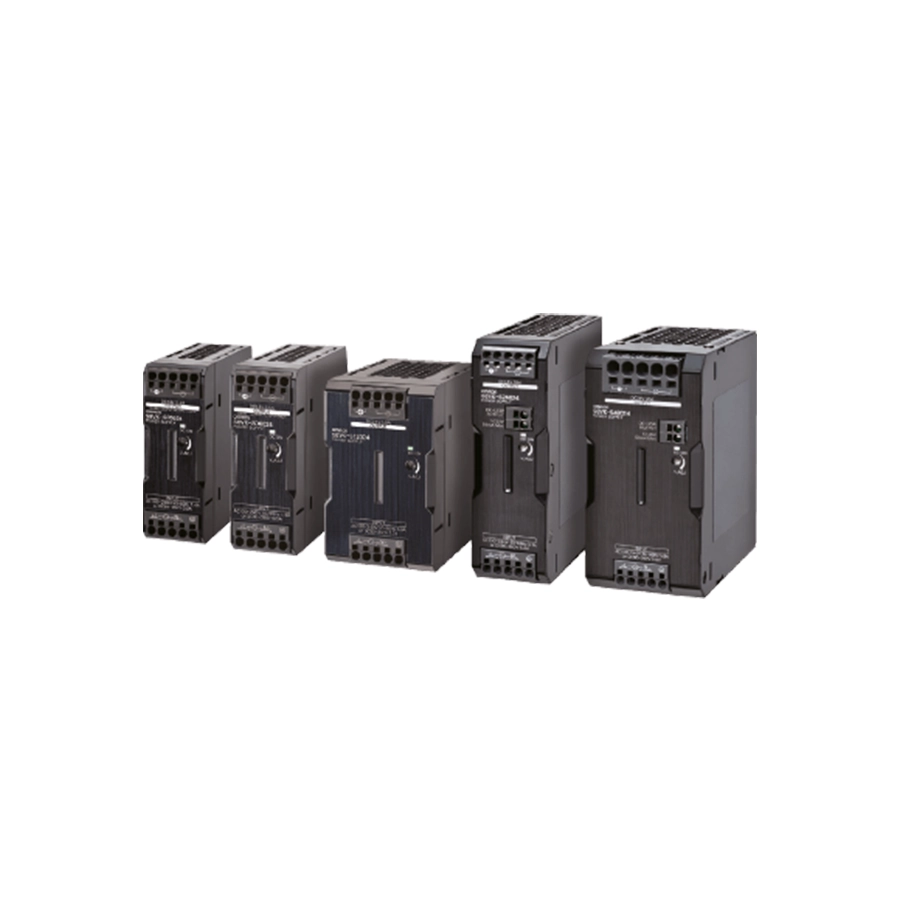

Компактные блоки питания OMRON S8VK-S на 24 В DC — пять моделей от 30 до 480 Вт, у всех платы с покрытием и клеммы Push-In Plus. Даташит называет серию подходящей для небольших шкафов управления: блоки можно ставить вплотную друг к другу при температуре до +55 °C, они работают от −40 до +70 °C, а сертификаты действуют до высоты 3000 м. Кратковременный ток Power Boost у моделей на 30, 60 и 120 Вт — до 120 % номинального, у 240 и 480 Вт — до 150 %, а сигнальный выход, который сообщает о снижении выходного напряжения, есть только у двух старших моделей.
С винтовыми клеммами и выходом 5, 12, 24 или 48 В — однофазная серия S8VK-G (модели — в разделе S8VK-G); экономичная, только 24 В и до +60 °C, — S8VK-C; с портом Ethernet и измерениями — S8VK-X; для трёхфазной сети — S8VK-T. Весь выбор OMRON — на странице раздела импульсных источников питания.
Характеристики
| Модели | S8VK-S03024 — 1,3 А (31,2 Вт); S8VK-S06024 — 2,5 А; S8VK-S12024 — 5 А; S8VK-S24024 — 10 А; S8VK-S48024 — 20 А; выход у всех 24 В DC |
|---|---|
| Power Boost | 1,56 / 3 / 6 / 15 / 30 А по возрастанию мощности; импульс не дольше 10 с, доля времени до 30 %, средний ток за цикл — в пределах номинального |
| Сеть | однофазная 100–240 В AC, допустимо 85–264 В AC и 265–300 В AC в течение 1 с, или 90–350 В DC; 47–450 Гц у 30 и 60 Вт, 47–63 Гц у 120–480 Вт |
| КПД | при 230 В AC — 86, 89, 92, 93 и 93 % (типовые) |
| Коэффициент мощности | у 120, 240 и 480 Вт — не ниже 0,9 |
| Бросок тока | 16 А при 115 В AC и 32 А при 230 В AC (типовые, холодный пуск при 25 °C) |
| Регулировка выхода | 21,6–28 В (V.ADJ) |
| Пульсации | не более 190, 190, 110, 100 и 130 мВ размаха (полоса 20 МГц, 25 °C) |
| Удержание выхода | при 230 В AC — 140, 95, 45, 35 и 30 мс, при 115 В AC — 30, 20, 45, 35 и 30 мс (типовые) |
| Перегрузка | выходное напряжение снижается при токе 121–160 % номинального (30–120 Вт) или 151–165 % (240 и 480 Вт), работа прерывистая, возврат сам |
| Перенапряжение | от 130 % номинального выход отключается; сброс — снять вход не меньше чем на 3 минуты |
| Сигнал просадки | только 240 и 480 Вт: оптронный выход до 30 В DC и 50 мА, размыкается при снижении выхода до 80 % номинального (порог 75–90 %) |
| Температура | работа от −40 до +70 °C по кривым снижения нагрузки; от −40 до −25 °C напряжение выходит на номинал с задержкой; хранение от −40 до +85 °C; влажность до 95 % |
| Высота | до 3000 м, от 2000 м нагрузку снижают по отдельным кривым |
| Вибрация и удар | 10–55 Гц, до 5 G, полуамплитуда 0,42 мм, по 2 ч на ось; 150 м/с² |
| Изоляция | 3,0 кВ AC вход — выход, 2,0 кВ AC вход — PE, 1,0 кВ AC выход — PE, у 240 и 480 Вт ещё 500 В AC между выходом и сигналом просадки (1 мин); не менее 100 МОм при 500 В DC |
| Надёжность | MTBF не менее 135 000 ч, справочно 640 000 ч (30 и 60 Вт), 480 000 ч (120 Вт), 390 000 ч (240 Вт), 330 000 ч (480 Вт); срок службы не менее 10 лет |
| Помехи | EN 61204-3 и EN 55011, класс B; гармоники — EN 61000-3-2 |
| Стандарты | UL 508 (Class 2 у 30 и 60 Вт), CSA C22.2 No.107.1, UL 62368-1 и CSA C22.2 No.62368-1 (OVCII до 3000 м), EN 62477-1 (OVCIII до 2000 м), EN 62368-1, EN/IEC 61558-2-16, PELV, SEMI F47-0706, RCM — у 30–120 Вт; BIS и регистр Ллойда — кроме 30 Вт; IP20 |
| Размеры (Ш × В × Г) и масса | 32 × 90 × 90 мм — 250 г (30 и 60 Вт); 55 × 90 × 90 мм — 400 г (120 Вт); 38 × 124 × 122,2 мм — 700 г (240 Вт); 60 × 124 × 122,2 мм — 1150 г (480 Вт); масса — не более |
Обозначение модели
Легенда T205 короткая: S8VK-S, затем три цифры мощности — 030, 060, 120, 240 или 480 Вт — и 24, выходное напряжение. Других напряжений и дополнительных индексов у серии в даташите нет.
Монтаж и подключение
В стандартном положении между соседними блоками оставляют от 15 мм, над и под блоком — от 25 мм у моделей на 30–120 Вт и от 23 мм у 240 и 480 Вт. Без зазора допускаются одинаковые модели, а также смешанные ряды из 30, 60 и 120 Вт или из 240 и 480 Вт; нагрузку тогда определяют по отдельной кривой каждой мощности. Для крепления без DIN-рейки даташит предлагает фронтальный кронштейн S82Y-VS10F и боковой S82Y-VS10S (30 и 60 Вт) и фронтальный S82Y-VK10F (240 и 480 Вт). Жёсткий провод или наконечник заводят прямо в клеммное отверстие, пока он не упрётся; для многожильного в отверстие освобождения вводят плоскую отвёртку под углом 10–15°. В одно отверстие — один провод, концы не залуживают, а если есть вибрация, выбирают многожильный провод или наконечники. Питание по входу можно передавать от блока к блоку перемычками, если постоянный ток на входных клеммах одного блока не превышает 5 А (30–120 Вт) или 10 А (240 и 480 Вт). Параллельно работают два блока одной мощности — в стандартном положении, от −25 до +40 °C, с разницей выходов до 50 мВ; у S8VK-S06024 общий ток пары не больше 4 А. На случай просадки выхода при резкой смене нагрузки в параллельной паре даташит советует модуль S8VK-R10 (30–120 Вт) или S8VK-R20 (240 Вт) либо внешние диоды; для резервирования двух одинаковых блоков он называет S8VK-R10 — у моделей на 30–120 Вт. При постоянном токе на входе ставят предохранитель от 350 В DC — 6, 6, 8, 8 и 12 А — и берут нагрузку по кривой с коэффициентом 0,9 (30–120 Вт) или 0,8 (240 и 480 Вт). На судне по обе стороны блока ставят упоры PFP-M, на вход — сетевой фильтр FN2080-10-06 (в даташите оговорка «кроме 60 Вт»), а у 240 и 480 Вт ещё и фильтры-защёлки ZCAT2035-0930 на входные и выходные кабели.
Документы
Таблица и правила монтажа — по даташиту OMRON S8VK-S (Cat. No. T205-E1-15 на последней странице, английский): модели и легенда — на с. 1, параметры — на с. 2–4, снижение нагрузки по температуре и высоте — на с. 8–11, защиты, сигнал просадки и MTBF — на с. 12, чертежи — на с. 13–14, кронштейны — на с. 16, клеммы — на с. 18–20, параллельная работа и резервирование — на с. 21–22. В поле «Документация» с ним стоят брошюра OMRON о S8VK-S и S8FS-G T209-E1-09, брошюра OMRON Europe о сериях S8VK-W, S8VK-S и S8VK-X, русская брошюра «Источники питания S8VK» CD_RU-02 — её на files.omron.eu нет, и она осталась файлом сайта — и русская брошюра OMRON о сборке шкафов panelbuilding_br_ru_03, где S8VK-S12024 стоит в примере шкафа на изделиях новой линейки.
