Концевой выключатель WL-N
Документация
Цена: Под заказ

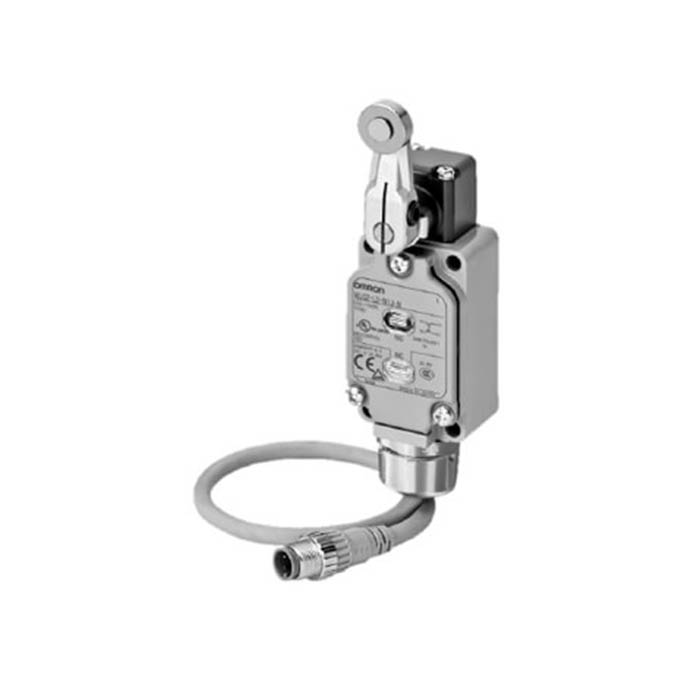

Двухцепной концевой выключатель WL-N от OMRON собран в корпусе с клеммным отсеком и кабельным вводом. Головку с приводом можно поставить в любом из четырёх положений, а цепей в нём две — НЗ на клеммах 11–12 и НР на клеммах 13–14; стандартные модели коммутируют до 10 А при 125, 250 и 500 В переменного тока на активной нагрузке, а контакты годятся и для стандартных, и для малых нагрузок — от 1 мА при 5 В постоянного тока. Защита — IP67. Серия охватывает выключатели общего назначения, исполнения для жары, холода, масла и химии, улицы, брызг сварки и долговечные модели; рядом с базовыми WL-N выпускаются высокочувствительные и высокоточные WLG.
Выключатель WL-N на машине можно заменить плоским концевым выключателем D4C с переходной пластиной, не сдвигая упор. Компактный выключатель в металлическом корпусе с клеммной колодкой — ZC. Все серии — в разделе каталога Механические и концевые выключатели.
Характеристики
| Обозначение | WL□-□□□□-N: привод, встроенный переключатель (55 — герметичный), кабельный ввод и клемма заземления, индикатор (LD — светодиод 10–115 В AC/DC, LE — неоновая лампа 125–250 В AC), подключение; например, WLCA2-N — рычаг с роликом R38 мм, винтовые клеммы, ввод G1/2 |
|---|---|
| Приводы | рычаги с роликом R38, R50 и R63 мм и регулируемый R25–89 мм; регулируемые рычаги со стержнем 25–140 и 350–380 мм, рычаг с пружинным стержнем; толкатели сверху и сбоку, с роликом и шариком; гибкие стержни (витая пружина, пластмассовый стержень, стальная проволока); рычаги с фиксацией (fork lock) |
| Кабельный ввод | G1/2 без клеммы заземления или с ней; Pg13.5, M20, 1/2-14NPT — с клеммой заземления; модели с клеммой заземления одобрены по EN/IEC (маркировка CE) |
| Разъёмы | встроенный разъём M12 (двух- или четырёхпроводный, для AC или DC) или кабель 0,3 м с разъёмом M12 или Smartclick |
| Ток, переменный | активная нагрузка: 10 А при 125, 250 и 500 В; индуктивная: 10 А при 125 и 250 В, 3 А при 500 В |
| Ток, постоянный | активная нагрузка: 10 А при 8 и 14 В, 6 А при 30 В, 0,8 А при 125 В, 0,4 А при 250 В; у моделей с разъёмом DC — 3 А при 12 и 24 В |
| Пусковой ток | НЗ — до 30 А, НР — до 20 А (у WLG — 15 и 10 А) |
| Минимальная нагрузка | 5 В DC, 1 мА, активная, уровень P |
| Защита | IP67 по EN 60947-5-1 |
| Ресурс | механический — минимум 15 000 000 срабатываний (с гибким стержнем — 10 000 000), электрический — не менее 750 000 (3 А при 250 В AC без индикатора) |
| Скорость и частота | 1 мм/с — 1 м/с (WLCA2-N); 120 срабатываний в минуту механически, 30 — электрически |
| Изоляция | не менее 100 МОм при 500 В DC; прочность у винтовых клемм — 1000 В AC между выводами одинаковой полярности, 2200 В AC между токоведущими частями и землёй (у моделей с разъёмом — 600 и 1500 В AC) |
| Вибрация и удар | 10–55 Гц, двойная амплитуда 1,5 мм; удар: разрушение — 1000 м/с², ложное срабатывание — 300 м/с² (кроме гибких стержней) |
| Окружающая среда | от −10 до +80 °C без обледенения, влажность 35–95 %; исполнения -TH — от +5 до +120 °C, -TC — от −40 до +40 °C |
| Индикатор | светодиод: утечка около 0,4 мА при 10 В и 0,5 мА при 115 В; неоновая лампа: около 0,6 мА при 125 В AC и 1,9 мА при 250 В AC |
| Масса | около 255 г (WLCA2-N) |
| Одобрения | UL 508, CSA C22.2 No. 14, TÜV Rheinland EN 60947-5-1, CCC GB/T 14048.5; какие модели одобрены — уточнять у OMRON |
Рычаг с роликом R38 мм
| WLCA2-N | усилие срабатывания не более 13,34 Н, возврата не менее 1,18 Н; предход 15° ± 5°, перебег от 70°, дифференциальный ход до 12° |
|---|---|
| WLCA2-2-N | усилие не более 13,34 Н; предход 25° ± 5°, перебег от 60°, дифференциальный ход до 16° |
| WLCA2-2N-N | усилие не более 13,34 Н; предход не более 20°, перебег от 70°, дифференциальный ход до 10° |
| WLG2, WLGCA2 | усилие не более 9,81 и 13,34 Н; предход 10° и 5°, перебег от 65° и 40°, дифференциальный ход до 7° и 3° |
Установка и подключение
Выключатель крепят четырьмя винтами: спереди — к отверстиям 5,2 мм или резьбе M5, сзади — к отверстиям 6,2 мм, шаг 58,7 ± 0,15 на 30,2 ± 0,15 мм. Моменты затяжки: винты головки M3,5 — 0,78–0,88 Н·м, крышки M4 — 1,18–1,37 Н·м, болт рычага M5 — 4,90–5,88 Н·м, клеммы M3,5 — 0,59–0,78 Н·м, ввод — 1,77–2,16 Н·м. Головку поворачивают, сняв её винты, и вместе с ней переставляют толкатель внутреннего механизма. Рычаг с роликом выставляют так, чтобы стрелка на нём при ходе упора оставалась между метками перебега.
Провода подключают круглыми обжимными наконечниками M3,5 в нейлоновой изоляции, сечение — AWG16 (1,25 мм²). Последовательно ставят предохранитель с током отключения в 1,5–2 раза выше номинального, для номиналов EN, IEC и GB — 10 А типа gG. Выключатель — для помещений; контакт, однажды коммутировавший стандартную нагрузку, для микронагрузки больше не годится. В цепи с индикатором при разомкнутом контакте течёт ток утечки: ток срабатывания нагрузки должен быть выше. По даташитам OMRON пластина WL-N TERMINAL PLATE делает выключатель однополюсным с двойным разрывом.
Документы
Характеристики, приводы и правила монтажа — по даташиту OMRON Two-circuit Limit Switches WL-N/WLG (Cat. No. C151-E1-19, на английском). Прежний даташит серии — WL-N/WLM-N (Cat. No. C147-E1-02). Модели, которые продаёт OMRON Europe, — на странице серии WL-N.
