Световые барьеры и барьерные датчики
Датчики этого раздела контролируют не одну точку, а зону: объект обнаруживается в любом её месте. В разделе четыре позиции OMRON разного масштаба — от волоконных головок с зоной 10–70 мм до завес высотой 2100 мм и дальностью 15 м. Все они — датчики автоматизации: по документам OMRON F3ET2, F3EM2 и F3E не являются устройствами безопасности для защиты людей в смысле директивы 2006/42/EC.
Что есть в разделе
| F3ET2 | завеса в алюминиевом корпусе, шаг 5 мм (до 3 м) или 18 мм (до 15 м), зона 150–2100 мм; один выход NPN или PNP |
|---|---|

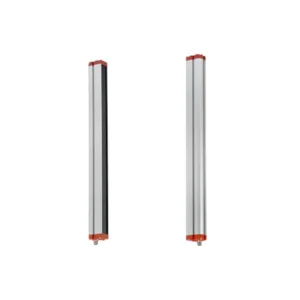

| F3EM2 | измерительная завеса с теми же шагами и зонами; напряжение 0–10 В по высоте объекта, у исполнений без -AV — RS-232C с состоянием каждого луча |

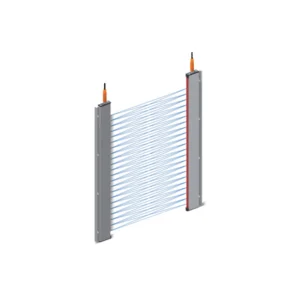

| F3E | плоский многолучевой датчик 9 мм для лифтовых дверей, зона 1800 мм, до 5 м; беспотенциальный выход |
| E32 | волоконные головки с зоной 10, 11, 30, 50 и 70 мм и многолучевая сборка из четырёх головок M3; работают с волоконным усилителем |
Как подобрать
Размер зоны. Проём высотой в метры контролируют F3ET2, F3EM2 или F3E; зону в несколько сантиметров там, где барьер не поместится, — головки E32 контроля зоны: по каталогу OMRON их выбирают, когда места мало или объекты очень мелкие.
Наименьший объект и дальность. У F3ET2 и F3EM2 они связаны с шагом: 5 мм — объект от 10 мм на расстоянии до 3 м, 18 мм — от 30 мм до 15 м. У F3E при шаге 120 мм наименьший объект от 45 до 125 мм, с шагом 40 мм — от 18 до 45 мм в зависимости от участка зоны. У головок E32 дальность зависит от усилителя: с E3NX-FA она такая же или больше, чем с E3X-HD, наибольшая у пар — 4000 мм.
Что нужно на выходе. Факт перекрытия — дискретный выход F3ET2 или выход F3E; высоту объекта одним сигналом — аналоговый выход F3EM2-□-AV; положение и размер по отдельным лучам — F3EM2 с RS-232C: руководство OMRON описывает первый и последний перекрытый луч, число перекрытых лучей и карту состояния каждого луча. Головки E32 с двухвыходным усилителем E3NX-FA различают два уровня света — например, очень мелкий объект и второе состояние вроде наличия крышки (пример каталога E56E).
Условия. F3ET2 и F3EM2 — IP65, работа −10…55 °C, питание 24 В DC; F3E — IP54, −20…+60 °C, 10–30 В DC и засветка до 200 000 лк; головки E32 — от IP50 до IP67 и −40…70 °C по каталогу E56E. Датчики для лифтов F3E, по даташиту, соответствуют EN 81-70; разработчик и производитель — Strack Lift Automation.
Документы OMRON
У каждой позиции свой документ: даташиты E80E (F3ET2), E78E (F3EM2) и E48E (F3E), каталог волоконно-оптических датчиков E56E (головки E32); у F3ET2 и F3EM2 есть ещё руководства по эксплуатации E79E и E77E. Ссылки и коды редакций — в карточках.
