Измерительные датчики
Датчики этого раздела выдают не только «есть объект или нет», а число — расстояние, толщину, ширину, высоту или профиль, обычно аналоговым сигналом 4–20 мА или напряжением и порогами HIGH, PASS, LOW. Здесь девять серий OMRON: лазерные ZX1, ZX2, ZX-L и ZS-HL, профильный ZG2, лазерный микрометр на просвет ZX-GT, конфокальный ZW, индуктивный ZX-E и контактный ZX-T. Характеристики каждой серии — в её карточке, со ссылкой на даташит OMRON.
Серии раздела
| ZX1 | лазер и усилитель в одном корпусе, 40–1000 мм, разрешение 2–80 мкм, IP67 |
|---|---|
| ZX2 | выносная лазерная головка IP67 и отдельный усилитель; 50 и 100 мм, 1,5 и 5 мкм |
| ZX-L | сменные лазерные головки на отражение (28–500 мм) и на просвет (ширина до 30 мм) к одному усилителю |

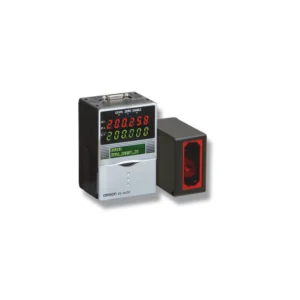

| ZS-HL | лазер с линейным лучом, 10–1500 мм, разрешение до 0,25 мкм, до четырёх задач в контроллере |

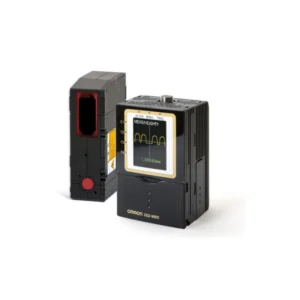

| ZG2 | профиль сечения по лазерной линии шириной 3–70 мм; высота, ступенька, кромка, угол, площадь |
| ZX-GT | луч шириной 28 мм на просвет, база до 500 мм, 10 мкм; диаметр, ширина, кромка |
| ZW | конфокальная волоконная головка, пятно от 4 мкм, 0,25 мкм; контроллеры с EtherCAT |
| ZX-E | индуктивные головки для металла, 0,5–7 мм, 1 мкм; теплостойкая до 200 °C |
| ZX-T | щуп с диапазоном измерения 1, 4 или 10 мм, разрешение от 0,1 мкм; головки с отводом щупа вакуумом и прижимом воздухом |
Что выбрать
По объекту. Металл в тяжёлых условиях — по OMRON Europe, в автомобильном производстве и на металлообрабатывающих станках — измеряет индуктивный ZX-E: его эталон в даташите — сталь, для немагнитных металлов линейность подстраивается выбором материала. Когда касание допустимо, а на поверхности масляные отложения или микроструктура, OMRON Europe рекомендует контактный ZX-T. Зеркальные и прозрачные поверхности — задача конфокального ZW: у него отдельный режим для зеркала и измерение толщины прозрачного объекта; кромку стекла на просвет находит ZX-GT с фильтром MRC.
По величине. Расстояние до поверхности меряют ZX1, ZX2, ZX-L и ZS-HL, ширину, диаметр и положение в полосе луча — ZX-GT и головки ZX-L на просвет, форму сечения целиком — ZG2. Толщину и разность высот дают два датчика с вычислительным блоком: ZX-CAL2 — для ZX-E, ZX-L, ZX-T и ZX-GT (усилители разных серий между собой не соединяют), ZX2-CAL — для ZX2.
По расстоянию и точности. Самое малое разрешение в разделе — 0,1 мкм у головок ZX-T ∅6 мм, 0,25 мкм — у ZS-HL, ZG2-WDS3VT, ZX-L с зеркальной головкой и у всех головок ZW; самое большое рабочее расстояние — 1500 ± 500 мм у ZS-HLDS150 и до 1000 мм у ZX1-LD600. Разрешение зависит от расстояния: у ZX1 — 2 мкм на 50 мм и 80 мкм на 600 мм.
По связи. Аналоговый выход и пороги есть у всех серий; у ZW — ещё EtherCAT и EtherNet/IP, у ZS-HL и ZG2 — USB и RS-232C, у ZX-E, ZX-L и ZX-T — RS-232C через блок ZX-SF11. Класс лазера указан в карточке каждой серии: класс 2 — у ZX1, ZS-HL и ZG2 (у ZX1 есть исполнения класса 1, у головок ZS-LD□ к ZS-HL — класс 1), класс 1 — у ZX2, ZX-L и ZX-GT.
Документы OMRON
Обзор всех измерительных датчиков OMRON — брошюра Measurement Sensors на русском (PGB_Measurement_Sensors_RU01); даташиты и руководства каждой серии перечислены в поле «Документация» её карточки.
