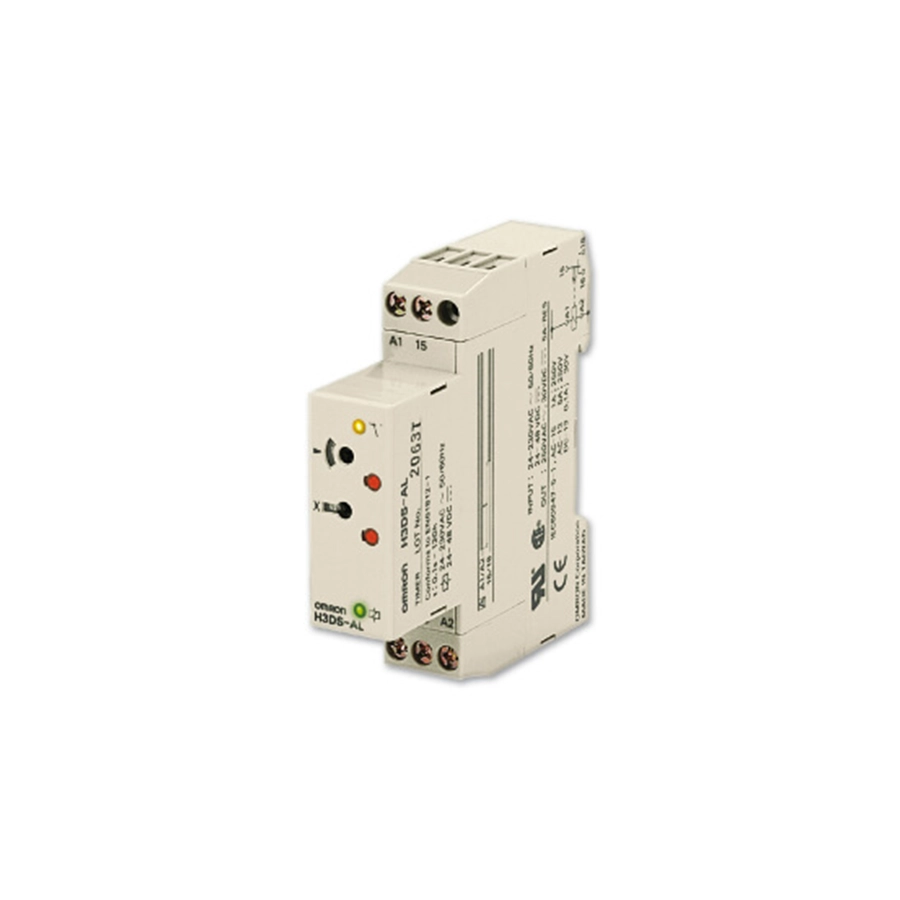

Таймер H3DS
Документация
Цена: Под заказ
Реле времени OMRON для DIN-рейки шириной 17,5 мм с замком: без пера-ключа уставку и режим на передней панели не изменить. Таймер H3DS работает от 24–230 В AC и 24–48 В DC без выбора исполнения по напряжению; клеммы — под винт либо безвинтовые (обозначение оканчивается на C). В линейке шесть видов: H3DS-M на 8 режимов, H3DS-S на 4, H3DS-A с одной задержкой включения, H3DS-F с раздельной настройкой паузы и импульса, H3DS-G для пуска «звездой» с переходом на «треугольник» и H3DS-X, который подключается двумя проводами и коммутирует нагрузку тиристором. Контакты реле не содержат кадмия, колодка закрыта от касания пальцем по VDE 0106/P100.
Таймеры той же ширины с клеммами Push-In Plus и двумя группами контактов — H3DT; более широкие, 22,5 мм, с диапазоном до 1200 ч — H3DK. Весь раздел — Таймеры.
Модели
| H3DS-ML, -MLC | 8 режимов (A, B, B2, C, D, E, G, J), потенциальный вход пуска; SPDT |
|---|---|
| H3DS-SL, -SLC | 4 режима (A, B2, E, J), без входа; SPDT |
| H3DS-AL, -ALC | только задержка включения; SPDT |
| H3DS-FL, -FLC | двойной таймер, мигание с началом с паузы или с импульса |
| H3DS-GL, -GLC | «звезда — треугольник»: время звезды 1–12 или 10–120 с, переключение 0,05, 0,1, 0,5 или 1 с; два реле SPST-NO |
| H3DS-XL, -XLC | двухпроводный, задержка включения; тиристорный выход 5 мА – 0,7 А; питание 24–230 В AC/DC |
Характеристики
Для H3DS-M, -S и -A; разделы других моделей — в даташите.
| Шкалы | 0,1–1,2 с; 1–12 с; 0,1–1,2 мин; 1–12 мин; 0,1–1,2 ч; 1–12 ч; 10–120 ч |
|---|---|
| Точность | выдержка — ±1 % шкалы (на шкале 1,2 с — ±1 % ±10 мс); уставка — ±10 % ±50 мс; от напряжения — до ±0,7 %, от температуры — до ±5 % шкалы |
| Питание | 24–230 В AC 50/60 Гц / 24–48 В DC, допустимо 85–110 %; при 24 В DC бросок тока 0,5 А; сброс — отключение на 0,1 с, напряжение сброса — до 2,4 В |
| Вход (M) | высокий уровень 20,4–253 В AC или 20,4–52,8 В DC, низкий — 0–2,4 В; сигнал — от 50 мс |
| Выход | SPDT: 5 А при 250 В AC и 30 В DC на активной нагрузке, 1 А при 250 В AC на индуктивной (cos φ = 0,3), 0,15 А при 125 В DC; контакты — сплав серебра; минимальная нагрузка — 10 мА при 5 В DC (уровень отказов P, справочно) |
| Клеммы | винтовые — два проводника до 2,5 мм², момент до 0,98 Н·м; безвинтовые — два до 1,5 мм² |
| Среда | работа от −10 до +55 °C, хранение от −25 до +65 °C, без обледенения; влажность 35–85 % |
| Корпус | IP30, клеммная колодка IP20; около 70 г |
| Стандарты | UL 508, CSA C22.2 No. 14; соответствует EN 61812-1, IEC 60664-1 (4 кВ/2), VDE 0106/P100 |
Ключ-карандаш Y92S-38 для замка ручек, рейки PFP-50N, PFP-100N, PFP-100N2 и торцевой упор PFP-M заказываются отдельно; рейка — 35 мм, толщина 1–2,5 мм. При уставке «0» на любой шкале выход срабатывает сразу. В комплекте — наклейка для маркировки таймера; винты клемм при поставке отвёрнуты.
Документы
Модели и характеристики — по даташиту OMRON Solid-state Timer H3DS (CSM_H3DS_DS_E_5_4, на английском). Прежняя редакция — L098-E1-05. Исполнения с безвинтовыми зажимами показаны и в буклете OMRON Europe о безвинтовых изделиях вместе с розетками P2RS — SF6P_P2RS/SLC_RUS01_1202 (на русском).
