Таймер H3AM
Цена: Под заказ

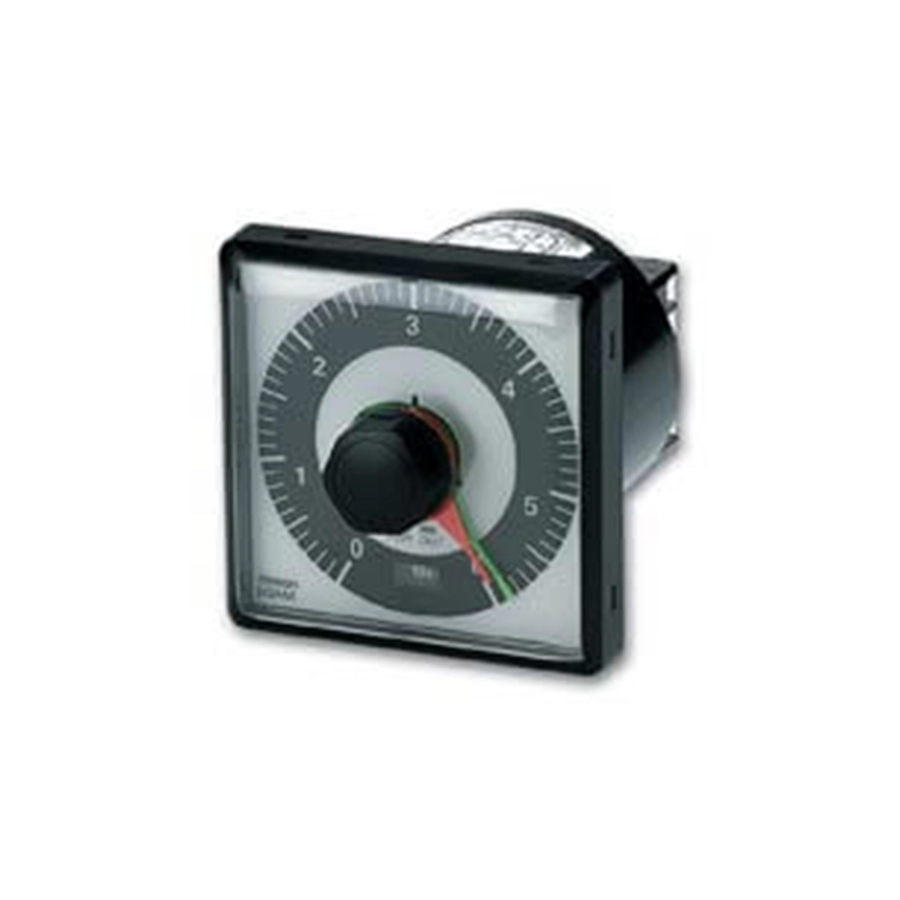

Мехатронный аналоговый таймер OMRON с крупной круглой шкалой: оранжевая стрелка показывает уставку, зелёная — сколько времени осталось. Таймер H3AM работает в одном режиме — задержка включения после подачи питания — и перекрывает от 0,2 с до 60 ч тремя моделями шкалы и переключателем единиц времени. Питание — 100–240 В AC, выход — два переключающих контакта (DPDT) на 5 А при 250 В AC. Лицевая панель 96 × 96 мм с уплотнением защищена по IP65. Для проверки схемы на любом диапазоне предусмотрен мгновенный выход: ручку уставки заводят за отметку «0», пока она не остановится.
Аналоговые электронные таймеры 48 × 48 мм с многими режимами — H3CR; цифровые таймеры для панели — H5CX и H5CC. Весь раздел — Таймеры.
Модели
| H3AM-NS-A, -B, -C | сброс снятием питания; второй контакт R2 переключается снизу корпуса: с выдержкой (так с завода) или мгновенный — например, для схемы самоподхвата |
|---|---|
| H3AM-NSR-A, -B, -C | сброс электрическим сигналом на клеммы 9–10 и сохранение отсчёта: контакт R1 с выдержкой, R2 — мгновенный |
| …-300 | исполнения с уплотнением Y92S-35 в комплекте |
Характеристики
| Шкала A | полная шкала 3: 0,5–30 с, 0,05–3 мин, 0,5–30 мин, 0,05–3 ч, 0,5–30 ч |
|---|---|
| Шкала B | полная шкала 6: 1–60 с, 0,1–6 мин, 1–60 мин, 0,1–6 ч, 1–60 ч |
| Шкала C | полная шкала 12: 0,2–12 с, 2–120 с, 0,2–12 мин, 2–120 мин, 0,2–12 ч |
| Точность | точность выдержки не хуже ±0,7 % полной шкалы, ошибка уставки — до ±2 %; от напряжения — до ±1 %, от температуры — до ±2 % полной шкалы |
| Питание | 100–240 В AC 50/60 Гц, допустимо 85–110 %; около 9 ВА (5 Вт) |
| Сброс | -NS — питание снимают не менее чем на 0,5 с; -NSR — сигнал сброса не короче 0,5 с, высокий уровень 85–264 В AC, низкий 0–10 В AC |
| Выход | DPDT, 5 А при 250 В AC, cos φ = 1; минимальная нагрузка (уровень отказов P, справочно): -NS — 10 мА при 5 В DC, -NSR — 100 мА при 5 В DC |
| Ресурс | механический — не менее 5 млн переключений, электрический — не менее 100 000 при 5 А и 250 В AC; двигатель — 20 000 ч |
| Изоляция | 2000 В AC 1 мин — на корпус и между рабочей цепью и выходными клеммами; импульс 3 кВ между клеммами питания, 4,5 кВ на корпус |
| Среда | работа от −10 до +55 °C, хранение от −25 до +65 °C, без обледенения; влажность 35–85 % |
| Защита | IP65 спереди (с уплотнением Y92S-35), IP20 со стороны клемм |
| Масса | около 350 г |
| Стандарты | UL 508, CSA C22.2 No. 14; соответствует EN 61812-1, IEC 60664-1 (4 кВ/2), VDE 0106/P100 |
Монтаж
Таймер ставят в щит под любым углом; в панели сверлят отверстие ⌀81 мм и четыре отверстия ⌀5 мм под винты по углам квадрата 70 × 70 мм; момент затяжки крепления — 300 ± 50 мН·м, винтов клемм — не более 0,98 Н·м. Уплотнение со временем стареет, поэтому даташит советует его периодически менять. У H3AM-NSR питание и вход сброса берут от одного источника и подключают так, чтобы клеммы 1 и 10, 2 и 9 были в одной фазе.
Документы
Всё выше — по даташиту OMRON Mechatronic Analog Timer H3AM (Cat. No. L095-E1-02, на английском).
