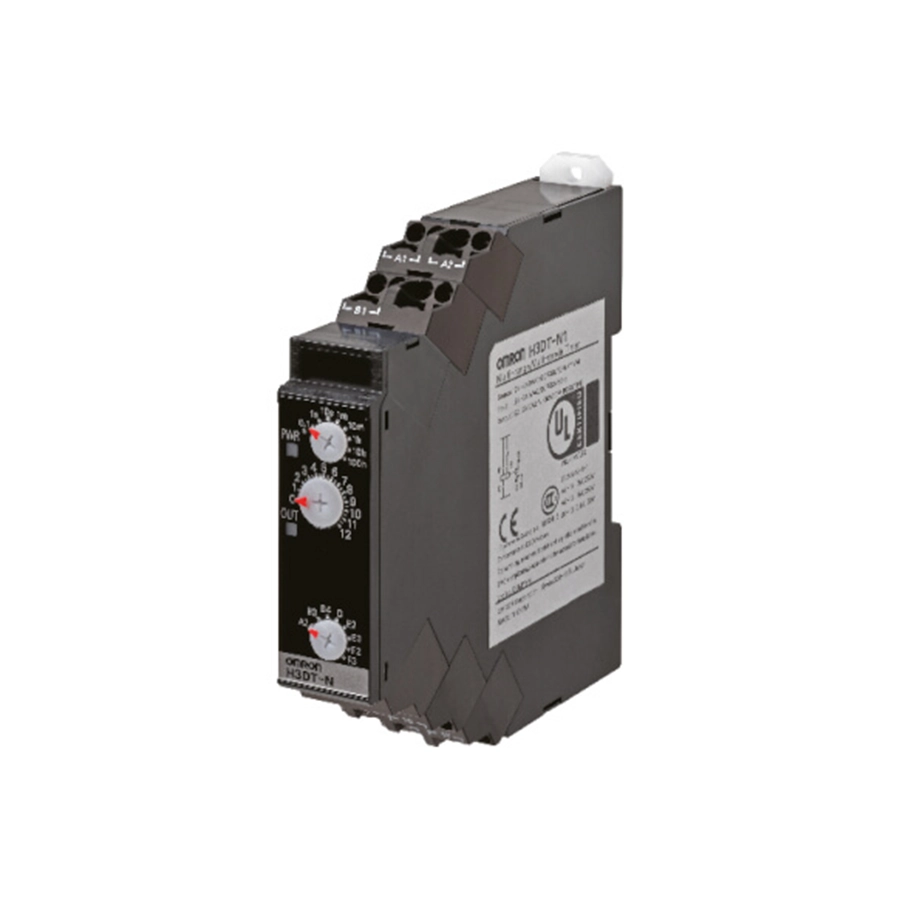

Таймер H3DT
Документация
Цена: Под заказ
Узкие реле времени OMRON для DIN-рейки: в корпус шириной 17,5 мм уложены две группы контактов и безвинтовые клеммы Push-In Plus. Таймер H3DT по даташиту M090 потребляет до 60 % меньше активной мощности, чем прежние модели OMRON (сравнение без H3DT-H), и меньше нагревает шкаф; у серии есть морской сертификат LR. Линейку составляют шесть видов: H3DT-N и H3DT-L с восемью режимами и восемью шкалами, H3DT-A только на задержку включения, H3DT-F с отдельными временами паузы и импульса, H3DT-G для пуска двигателя через «звезду» и H3DT-H, который отпускает выход через заданное время после пропадания питания. Основные модели питаются от 24–240 В AC/DC.
Той же ширины, с винтовыми или безвинтовыми клеммами и замком на ручках — H3DS; шириной 22,5 мм — H3DK. Таймеры в розетку реле — H3YN и H3RN. Весь раздел — Таймеры.
Модели
| H3DT-N2, -N1 | стандартные 8 режимов с пуском от питания и по сигналу выключения: A2, B3, B4, D, E2, E3, F2, F3 (в том числе суммирование); N2 — 10 клемм, DPDT, переключаемый на «SPDT с выдержкой + мгновенный SPDT», N1 — 8 клемм, SPDT |
|---|---|
| H3DT-L2, -L1 | расширенные 8 режимов с пуском по сигналу: A, B, B2, C, E, G, J, а также J2 от питания; L2 — DPDT, L1 — SPDT |
| H3DT-A2, -A1 | задержка включения; DPDT (8 клемм) или SPDT (6 клемм) |
| H3DT-F | двойной таймер, мигание с началом с паузы или с импульса; SPDT |
| H3DT-G | «звезда — треугольник»: время звезды 1–12 или 10–120 с, переключение 0,05, 0,1, 0,25 или 0,5 с |
| H3DT-HCS/-HCL, -HDS/-HDL, -HBS/-HBL | задержка после снятия питания: серия S — 0,1–1,2 или 1–12 с, L — 1–12 или 10–120 с; питание 100–120 В AC, 200–240 В AC или 24–48 В AC/DC |
Характеристики
Для H3DT-N и H3DT-L; у A, F, G, H свои таблицы в даташите.
| Шкалы | 0,1–1,2 с; 1–12 с; 10–120 с; 1–12 мин; 10–120 мин; 1–12 ч; 10–120 ч; 100–1200 ч |
|---|---|
| Точность | выдержка ±1 % шкалы (на шкале 1,2 с — ±1 % ±10 мс); ошибка уставки ±10 % шкалы ±0,05 с; от напряжения — до ±0,5 %, от температуры — до ±2 % |
| Питание | 24–240 В AC/DC 50/60 Гц, допустимо 85–110 %; при 24 В DC бросок тока около 0,5 А; сброс — отключение на 0,1 с |
| Потребление | N2, L2 — до 2,3 ВА при 240 В AC, 1,0 Вт при 240 В DC, 0,3 Вт при 24 В DC; N1, L1 — до 2,0 ВА, 0,9 и 0,3 Вт |
| Вход | высокий уровень 20,4–264 В AC/DC, низкий 0–2,4 В; сигнал пуска — от 50 мс |
| Выход | 5 А при 250 В AC и 30 В DC (активная), 0,15 А при 125 В DC, 0,1 А при 125 В DC и L/R = 7 мс; контакты — сплав серебра с позолотой; минимальная нагрузка — 10 мА при 5 В DC (уровень отказов P, справочно) |
| Изоляция | номинальное напряжение изоляции 250 В AC; 2900 В AC между токоведущими частями и органами управления, 2000 В AC между выходом и рабочей цепью; импульс 5 кВ между клеммами питания |
| Клеммы | Push-In Plus, провод 0,25–1,5 мм² (AWG24–16), зачистка 8 мм без наконечника; по одному проводу в отверстие |
| Среда | работа от −20 до +60 °C, хранение от −40 до +70 °C, без обледенения; влажность 25–85 % |
| Корпус | IP30, колодка IP20; около 100 г |
| Стандарты | cULus (UL 508, CSA C22.2 No. 14), CCC, LR, EN 61812-1, IEC 60664-1 (4 кВ/2) |
Выше 55 °C расстояние между соседними таймерами выбирают по справочному графику даташита: если поставить их теснее, температура внутри растёт и ресурс деталей падает. При нулевой уставке выход срабатывает мгновенно — это упрощает проверку схемы.
Документы
Модели и характеристики — по даташиту OMRON Solid-state Timers H3DT (Cat. No. M090-E1-07, на английском). Обзор серии для новых шкафов управления — буклет H3DT (Cat. No. M091-E1-02).
