Таймер H3YN / H3YN-B
Документация
Цена: Под заказ

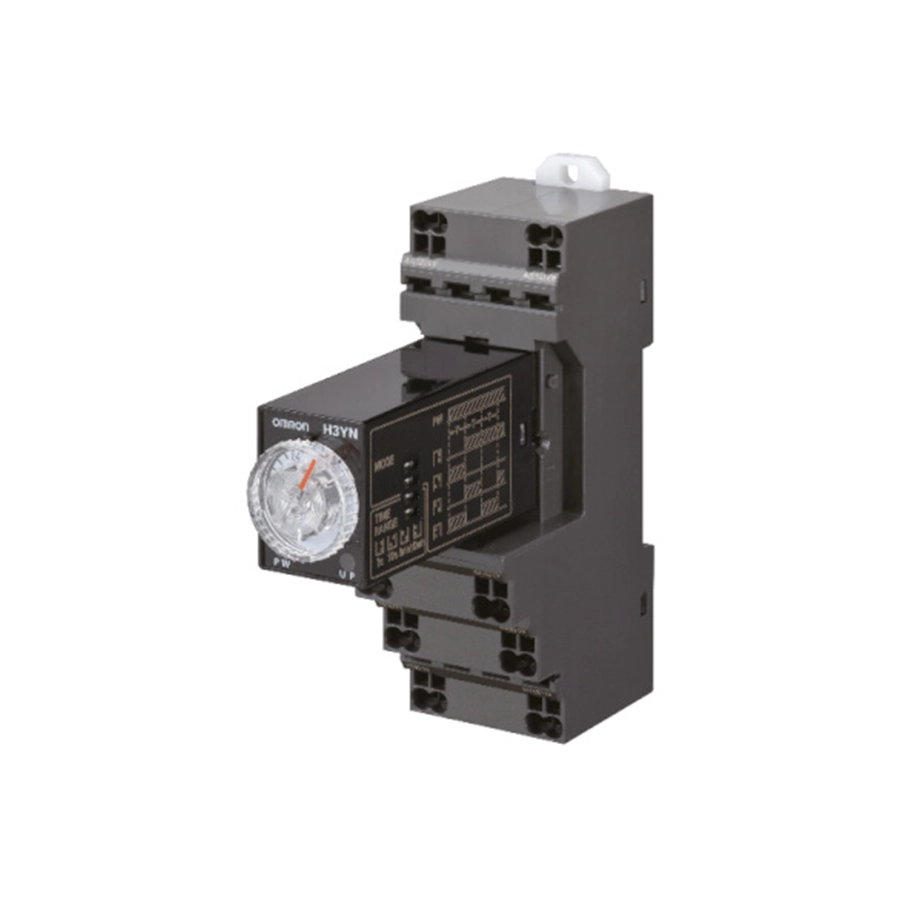

Миниатюрное реле времени OMRON с расположением выводов, как у силового реле MY, ставится в те же квадратные розетки. Таймер H3YN / H3YN-B работает в одном из четырёх режимов, заданных DIP-переключателем (ON-delay, интервал и два вида мигания), и отсчитывает от 0,1 с до 10 мин (H3YN-2, -4) или от 0,1 мин до 10 ч (H3YN-21, -41) на четырёх шкалах. У H3YN-2 выход DPDT на 5 А при 250 В AC, у H3YN-4 — 4PDT на 3 А; четырёхполюсные исполнения рассчитаны и на малые нагрузки, а с двойными контактами -Z — на ещё меньшие. Исполнения -B чёрного цвета предназначены для розеток с клеммами Push-In Plus.
Такой же таймер под розетку реле G2R — H3RN / H3RN-B. Реле MY, в розетки которых он встаёт, — MY Miniature Power Relay Family и раздел MY2. Весь раздел — Таймеры.
Модели
| H3YN-2, H3YN-21 | DPDT, 8 контактов; питание 24, 100–120, 200–230 В AC или 12, 24, 48, 100–110, 125 В DC |
|---|---|
| H3YN-4, H3YN-41 | 4PDT, 14 контактов; для микронагрузок |
| H3YN-4-Z, H3YN-41-Z | 4PDT с двойными контактами, только 24 В DC; для самых малых нагрузок |
| H3YN-□-B | те же исполнения в чёрном корпусе: H3YN-2-B, -21-B, -4-B, -41-B, -4-Z-B, -41-Z-B; с розетками Push-In Plus имеют листинг UL |
Характеристики
По разделу H3YN даташита M092-E1-11; напряжение питания указывают в заказе вместе с обозначением.
| Шкалы | H3YN-2/-4: максимум 1 с, 10 с, 1 мин или 10 мин; H3YN-21/-41: 1 мин, 10 мин, 1 ч или 10 ч |
|---|---|
| Точность | выдержка ±1 % шкалы (на шкале 1 с — ±1 % ±10 мс), ошибка уставки ±10 % ±50 мс; напряжение и температура влияют не более чем на ±2 % шкалы каждое |
| Выход DPDT | 5 А при 250 В AC, cos φ = 1; контакты Ag; минимальная нагрузка — 1 мА при 5 В DC (уровень отказов P, справочно) |
| Выход 4PDT | 3 А при 250 В AC; контакты из сплава серебра, плакированные золотом; наименьшая нагрузка (уровень P, справочно) — 1 мА при 1 В DC |
| Ресурс | механический — от 10 млн; электрический — от 500 000 у DPDT (5 А), от 200 000 у 4PDT и от 100 000 у -Z (3 А) |
| Питание | допустимо 85–110 % (12 В DC — 90–110 %); сброс — отключение питания на 0,1 с |
| Среда | работа от −10 до +50 °C (у H3YN-□-B — до +55 °C), без обледенения; влажность 35–85 %; при длительной работе при 45–50 °C питание — 90–110 % номинала (12 В DC — 95–110 %) |
| Корпус | IP40; около 50 г |
| Изоляция | испытание 2000 В AC в течение 1 мин (питание — выход, выводы — корпус); импульс 3 кВ между клеммами питания у моделей 100–230 В AC и 100–125 В DC, 1 кВ — у низковольтных |
Розетки
H3YN-2□ ставят в 8-контактные розетки PYFZ-08, PYFZ-08-E (с защитой от прикосновения) или PYF08M, с задним подключением — PY08, PY08-02; H3YN-4□ — в 14-контактные PYFZ-14, PYFZ-14-E, PY14, PY14-02. Для H3YN-□-B — розетки Push-In Plus PYF-08-PU-L и PYF-14-PU-L. Розетки, фиксаторы Y92H-3 и Y92H-4 и адаптер для щита Y92F-78 заказывают отдельно; в розетки PYFZ-□-E и PYF□A-E идут только вилочные наконечники.
Документы
