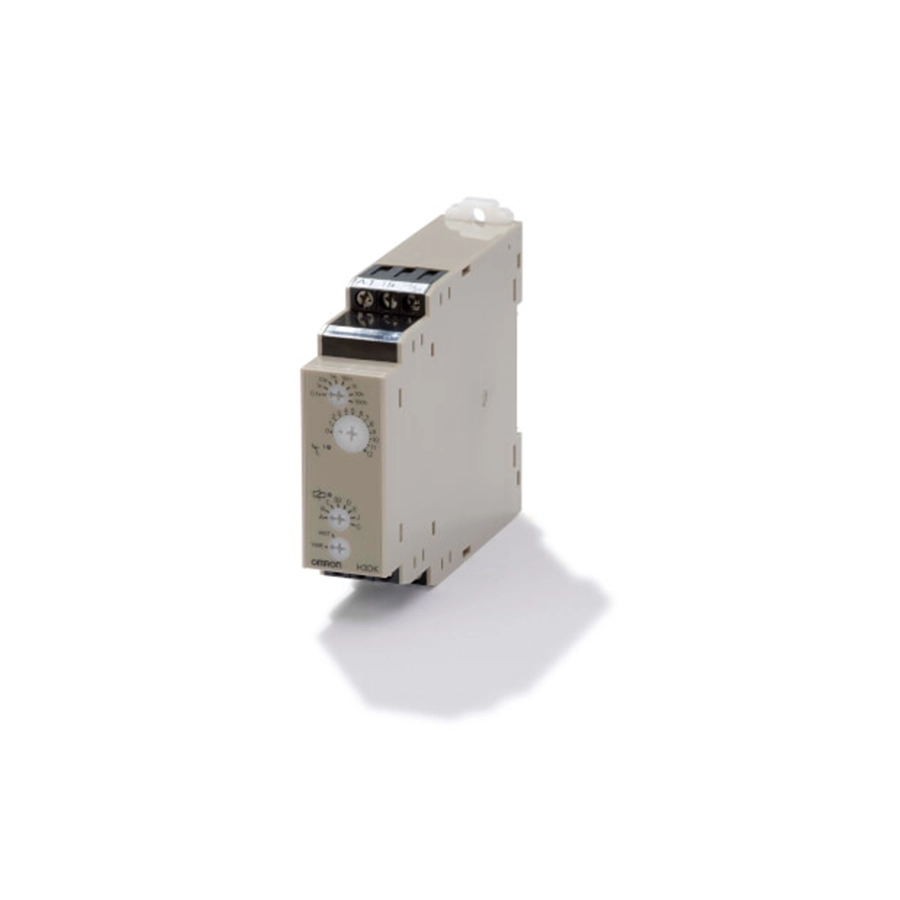

Таймер H3DK
Документация
Цена: Под заказ
Стандартная серия электронных реле времени OMRON для DIN-рейки: корпус шириной 22,5 мм и питание 24–240 В AC/DC в одном исполнении. Таймер H3DK собран из четырёх подсерий: многодиапазонные и многорежимные H3DK-M (8 режимов) и H3DK-S (4 режима), H3DK-F с раздельными временами паузы и импульса, H3DK-G для пуска двигателя переключением со звезды на треугольник и H3DK-H, который держит выход после пропадания питания. Кроме H3DK-H, в каждой подсерии есть исполнения на 12 В DC, а у H3DK-G — ещё на 240–440 В AC (H3DK-GE). Клеммы защищены от прикосновения, винты не выпадают — по EN 50274.
Более узкие таймеры на рейку шириной 17,5 мм — H3DT с клеммами Push-In Plus и H3DS. Те же подсерии в корпусе 48 × 48 мм под розетку — H3CR. Весь раздел — Таймеры.
Подсерии
| H3DK-M2, -M1 | режимы A, B, B2, C, D, E, G, J; вход пуска; M2 — DPDT, переключаемый в «SPDT с выдержкой + мгновенный SPDT», M1 — SPDT |
|---|---|
| H3DK-S2, -S1 | режимы A, B2, E, J, без входа; S2 — 9 клемм и DPDT с тем же переключением, S1 — 6 клемм и SPDT |
| H3DK-F | двойной таймер: время включения и выключения отдельно, начало цикла с выключения или включения — переключателем (с завода — с выключения); SPDT |
| H3DK-G, -GA, -GE | «звезда — треугольник»: время звезды 1–12 или 10–120 с, переключение 0,05, 0,1, 0,25 или 0,5 с; GE — 240–440 В AC |
| H3DK-H□S, H3DK-H□L | задержка после снятия питания: серия S — 0,1–1,2 и 1–12 с, L — 1–12 и 10–120 с; питание 100–120 В AC (C), 200–240 В AC (D) или 24–48 В AC/DC (B); SPDT |
Буква A в конце обозначения M- и S-моделей — питание 12 В DC, B у H-моделей — 24–48 В AC/DC.
Характеристики
Для H3DK-M и H3DK-S; у других подсерий свои таблицы в даташите.
| Диапазоны | 8 шкал по 12 делений: 0,1–1,2 с; 1–12 с; 10–120 с; 1–12 мин; 10–120 мин; 1–12 ч; 10–120 ч; 100–1200 ч |
|---|---|
| Точность | выдержка — ±1 % шкалы (на шкале 1,2 с — ±1 % ±10 мс); ошибка уставки — ±10 % шкалы ±0,05 с; от напряжения — до ±0,5 %, от температуры — до ±2 % шкалы |
| Питание | 24–240 В AC/DC 50/60 Гц, допустимо 85–110 %; или 12 В DC, 90–110 %; при 24 В DC бросок тока около 0,25 А |
| Вход пуска (M) | потенциальный: при 24–240 В — высокий уровень 20,4–264 В AC/DC, низкий 0–2,4 В; при 12 В DC — 10,8–13,2 и 0–1,2 В; длительность — от 50 мс |
| Выход | 5 А при 250 В AC или 30 В DC на активной нагрузке, 0,15 А при 125 В DC, 0,1 А при 125 В DC и L/R = 7 мс; контакты — сплав серебра с позолотой; минимальная нагрузка — 10 мА при 5 В DC (уровень отказов P, справочно) |
| Сброс | питание снимают не менее чем на 0,1 с |
| Потребление | при 240 В AC — до 6,6 ВА (M2, S2) и 4,5 ВА (M1, S1); при 12 В DC — до 0,9 и 0,6 Вт |
| Среда | работа от −20 до +55 °C, хранение от −40 до +70 °C, без обледенения; влажность 25–85 % |
| Стандарты | cURus (UL 508, CSA C22.2 No. 14), LR (Test Specification No. 1-2002, ENV 1.2), CCC; EN 61812-1, IEC 60664-1 (4 кВ/2), EN 50274, маркировка CE; у H3DK-GE нет cURus и LR |
Номинальный ток выхода дан для отдельно стоящего таймера; для ряда таймеров даташит приводит справочный график нагрузки по шагу установки и окружающей температуре. Выход при уставке на «0» срабатывает мгновенно, что упрощает проверку схемы. Рейки PFP-50N, PFP-100N, PFP-100N2, торцевой упор PFP-M и проставка PFP-S заказываются отдельно.
Документы
Все подсерии — по даташиту OMRON Solid-state Timers H3DK (Cat. No. L118-E1-05, на английском). Русская версия — перевод ранней редакции L118-E1-02.
