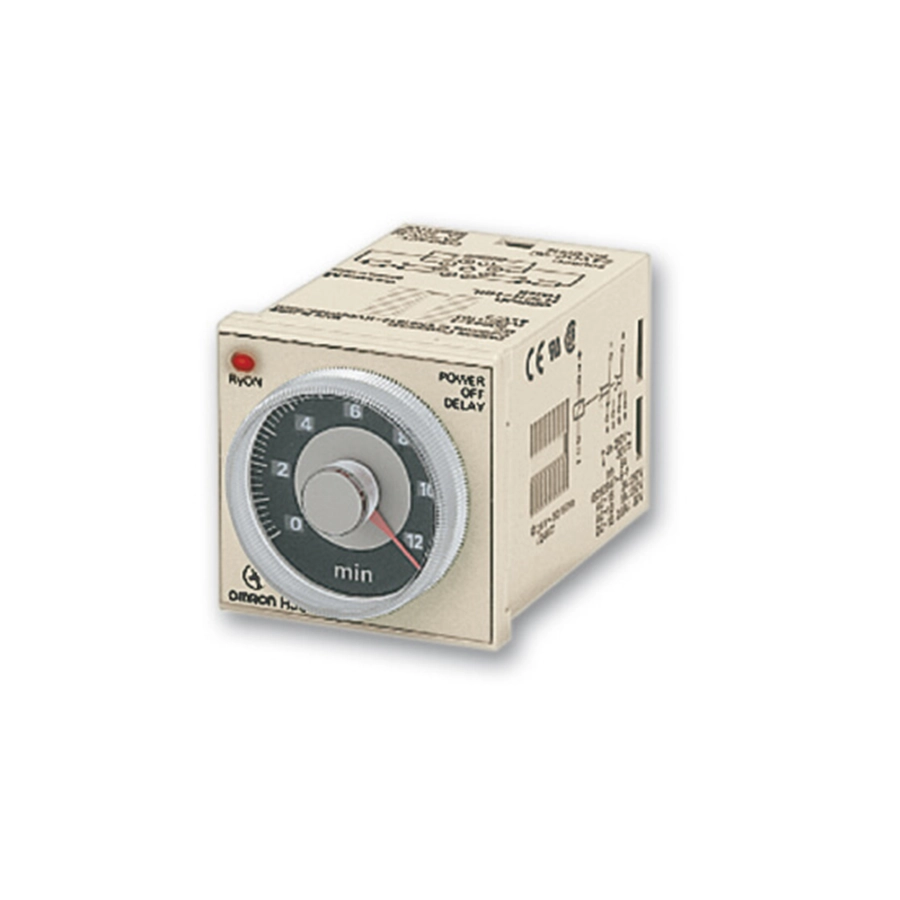

Таймер H3CR
Документация
Цена: Под заказ
Семейство электронных реле времени OMRON в корпусе DIN 48 × 48 мм под 8- или 11-контактную розетку, где у каждой задачи своя серия. Таймер H3CR объединяет четыре серии: многофункциональный H3CR-A, двойной таймер H3CR-F с раздельной настройкой времени включения и выключения, таймер пуска «звезда — треугольник» H3CR-G и таймер задержки после снятия питания H3CR-H. Уставку задают ручкой, диапазон и единицы — переключателями на лицевой панели. Для проверки последовательности работы при нулевой уставке выход включается мгновенно — ручку для этого поворачивают за «0» до ограничителя.
Цифровые таймеры того же размера — H5CX и H5CC, мехатронный со стрелками 96 × 96 мм — H3AM. Таймеры на DIN-рейку — H3DK, H3DT. Весь раздел — Таймеры.
Серии и модели
| H3CR-A, -AP, -A-301 | 11 контактов, 8 режимов (A, B, B2, C, D, E, G, J); выход DPDT; вход беспотенциальный (NPN), у -AP — потенциальный (PNP); 0,05 с – 300 ч, у -301 — 0,1 с – 600 ч |
|---|---|
| H3CR-AS | 11 контактов, транзисторный выход (открытый коллектор NPN/PNP), только 24–48 В AC / 12–48 В DC |
| H3CR-A8, -A8-301, -A8S | 8 контактов, 5 режимов с пуском от питания (A, B, B2, E, J), без входов; -A8S — транзисторный выход, только 24–48 В AC / 12–48 В DC |
| H3CR-A8E | 8 контактов: контакт SPDT с выдержкой и мгновенный SPDT; питание 100–240 В AC / 100–125 В DC или 24–48 В AC/DC; исполнение 100–240 В AC / 100–125 В DC с розеткой P3G-08 в щите — длина не более 75 мм |
| H3CR-F, -F8, -FN, -F8N | двойной таймер: время включения и выключения задаются отдельно, 24 диапазона от 0,05 с до 300 ч; цикл начинается с выключения (F) или включения (FN) |
| H3CR-G8L, -G8EL | «звезда — треугольник», 8 контактов: время звезды 0,5–6, 1–12, 5–60 или 10–120 с, переключение 0,05, 0,1, 0,25, 0,5, 0,75 или 1,0 с; у -G8EL есть мгновенный контакт; 100–120 или 200–240 В AC |
| H3CR-H8L, -HRL, -H8RL | задержка после снятия питания: серия S — 0,05–12 с, M — 0,05–12 мин; -HRL и -H8RL — со входом принудительного сброса; питание 100–120, 200–240 В AC, 24 В AC/DC, 48 или 100–125 В DC |
Характеристики
Строки ниже — для многофункциональной серии H3CR-A; у H3CR-F, -G и -H свои таблицы в даташите.
| Диапазоны | шкалы 1,2, 3, 12 и 30 с единицами с, ×10 с, мин, ×10 мин, ч, ×10 ч — от 0,05 с до 300 ч; у -301 — шкалы 2,4, 6, 24 и 60, до 600 ч |
|---|---|
| Питание | 100–240 В AC 50/60 Гц / 100–125 В DC или 24–48 В AC / 12–48 В DC; допустимо 85–110 % (при 12–48 В DC — 90–110 %) |
| Точность | выдержка — ±0,2 % шкалы (на шкалах 1,2 и 3 с — ±0,2 % ±10 мс); ошибка уставки — ±5 % шкалы ±50 мс; от колебаний напряжения — до ±0,2 %, от температуры — до ±1 % шкалы (на шкалах 1,2 и 3 с — ещё ±10 мс) |
| Выход | транзистор — до 100 мА при 30 В DC; контакты — 5 А при 250 В AC или 30 В DC и 0,15 А при 125 В DC, cos φ = 1; минимальная нагрузка контактов — 10 мА при 5 В DC (уровень отказов P, справочно) |
| Сброс | питание снимают не менее чем на 0,1 с; импульс сброса у H3CR-A и -AS — от 0,05 с |
| Ресурс | механический — не менее 20 млн переключений; у H3CR-H — не менее 10 млн |
| Стандарты | UL, CSA, NK, LR, CCC, EN 61812-1, маркировка CE; соответствует IEC 60664-1 (4 кВ/2) |
Монтаж
Круглые розетки заказывают отдельно. Для DIN-рейки — P2CF-11, P2CF-08 (исполнения -E защищают от прикосновения) и PF085A; для заднего монтажа в щите — P3GA-11 и P3G-08 под винт, а также PL11, PL08 и другие под пайку, накрутку и плату. Для установки в вырез — адаптеры Y92F-30, Y92F-73, Y92F-74, защитная крышка Y92A-48B (с Y92F-73/-74 одновременно не ставится), фиксаторы Y92H-7 и Y92H-8. У H3CR-H8RL минимальная нагрузка — 100 мА при 5 В DC, у H3CR-H8L и -HRL — 10 мА; повторять цикл H3CR-H чаще чем раз в 3 с нельзя.
Документы
Все четыре серии — по даташиту OMRON Solid-state Timer H3CR (Cat. No. L084-E1-15, на английском). Для H3CR-A8 и H3CR-A8S есть отдельная инструкция (2217323-0D).
