Цифровой таймер H5CC
Документация
Цена: Под заказ

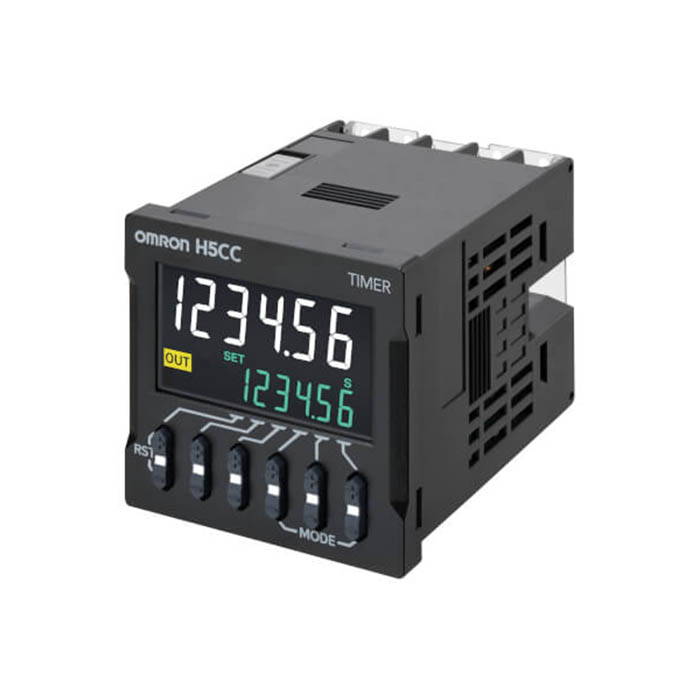

Таймер OMRON 48 × 48 мм с белым шестиразрядным индикатором и подсвеченными кнопками вверх-вниз для каждого разряда. Цифровой таймер H5CC повторяет характеристики и функции H5CX-□-N, но заранее предупреждает о сроке замены: считает переключения выходного реле и по наработке оценивает старение электролитических конденсаторов. Отсчёт — от 0,001 с до 999 999 ч в десяти диапазонах, прямой или обратный. Цепь питания изолирована от входов у всех моделей, кроме H5CC-A11F, так что ограничений на подключение входов нет, а глубина корпуса моделей с винтовыми клеммами — 59 мм.
Предыдущее поколение цифрового таймера того же размера — H5CX; счётчик-тахометр с тем же дисплеем и кнопками — H7CC. Аналоговые таймеры 48 × 48 мм — H3CR, со стрелочной шкалой — H3AM. Весь раздел — Таймеры.
Модели
| H5CC-A, -AD | винтовые клеммы; реле SPDT; входы Signal, Reset, Gate (NPN/PNP); 100–240 В AC или 12–48 В DC / 24 В AC (D) |
|---|---|
| H5CC-AS, -ASD | то же с транзисторным выходом SPST |
| H5CC-AU, -AUD | реле SPDT и транзистор SPST; выход питания для датчика 12 В DC, 100 мА |
| H5CC-AWSD | две уставки с упреждающим выходом, 2 режима (A и F-1), транзисторный выход DPST; 12–48 В DC / 24 В AC |
| H5CC-A11, -A11D, -A11S, -A11SD | 11-контактная розетка; реле SPDT или транзистор SPST |
| H5CC-A11F | 11-контактная розетка, реле SPDT, только входы NPN; 24–240 В DC / 24–240 В AC |
| H5CC-L8, -L8D, -L8S, -L8SD | экономичные, 8-контактная розетка; входы Signal и Reset (NPN), без Gate |
| H5CC-L8E, -L8ED | 8-контактная розетка, без входов; контакт SPDT с выдержкой времени плюс мгновенный SPDT; 4 режима таймера и 2 — сдвоенного |
Характеристики
| Диапазоны | 0,001–999,999 с; 0,01–9999,99 с; 0,1–99999,9 с; 1–999999 с; 1 с – 99 ч 59 мин 59 с; 0,1–99999,9 мин; 1–999999 мин; 1 мин – 9999 ч 59 мин; 0,1–99999,9 ч; 1–999999 ч |
|---|---|
| Режимы | таймер — 15 режимов (задержки по сигналу и по питанию, мигание, однократный импульс, интервал, суммирование, секундомер и др.); сдвоенный таймер — 4 режима мигания с началом с включения или выключения |
| Точность выдержки | пуск по питанию — ±0,01 % ±0,05 с; пуск по сигналу — ±0,005 % ±0,03 с, с транзисторным выходом — ±0,005 % ±3 мс (от уставки, с учётом влияния температуры и напряжения) |
| Входы | беспотенциальные (NPN) или потенциальные (PNP) — переключаются; сигнал не короче 1 или 20 мс на выбор, у H5CC-A11F — 50 мс |
| Выход | транзисторный — открытый коллектор NPN, 100 мА, 30 В DC; релейный — 5 А при 250 В AC или 30 В DC (cos φ = 1), контакты AgSnIn, минимальная нагрузка — 10 мА при 5 В DC (уровень отказов P, справочно) |
| Питание | 100–240 В AC; 12–48 В DC / 24 В AC; 24–240 В DC / AC (только H5CC-□F); допустимо 85–110 % (при 12–48 В DC — 90–110 %) |
| Индикатор | ЖК: текущее значение 10 мм белым, уставка 6 мм зелёным; 6 разрядов |
| Память | энергонезависимая, не менее 100 000 перезаписей, хранит данные не менее 10 лет |
| Среда | работа от −10 до +55 °C (при установке вплотную — до +50 °C), хранение от −25 до +70 °C; влажность 25–85 % |
| Защита | лицевая панель — IP66 с уплотнением Y92S-P6; UL Type 1 |
| Масса | около 115 г |
Модели с винтовыми клеммами ставят только в щит, в комплекте — адаптер, уплотнение и крышка клемм; модели в розетку — в щит, на поверхность или на DIN-рейку. Функция инверсии выхода позволяет выключать выход при достижении уставки. Сброс — удержанием двух кнопок RST, мигающие светодиоды подтверждают, что сброс разрешён.
Документы
Модели и характеристики — по даташиту OMRON Digital Timer H5CC (Cat. No. L220-E1-06, на английском). Работа с кнопками и настройка — в инструкциях H5CC (3616492-6A) и H5CC-AWSD (3616495-0A); таблица моделей с принадлежностями — в брошюре OMRON Europe H5CC (h5cc_br_en_01).
