Таймер H5CX
Документация
Цена: Под заказ

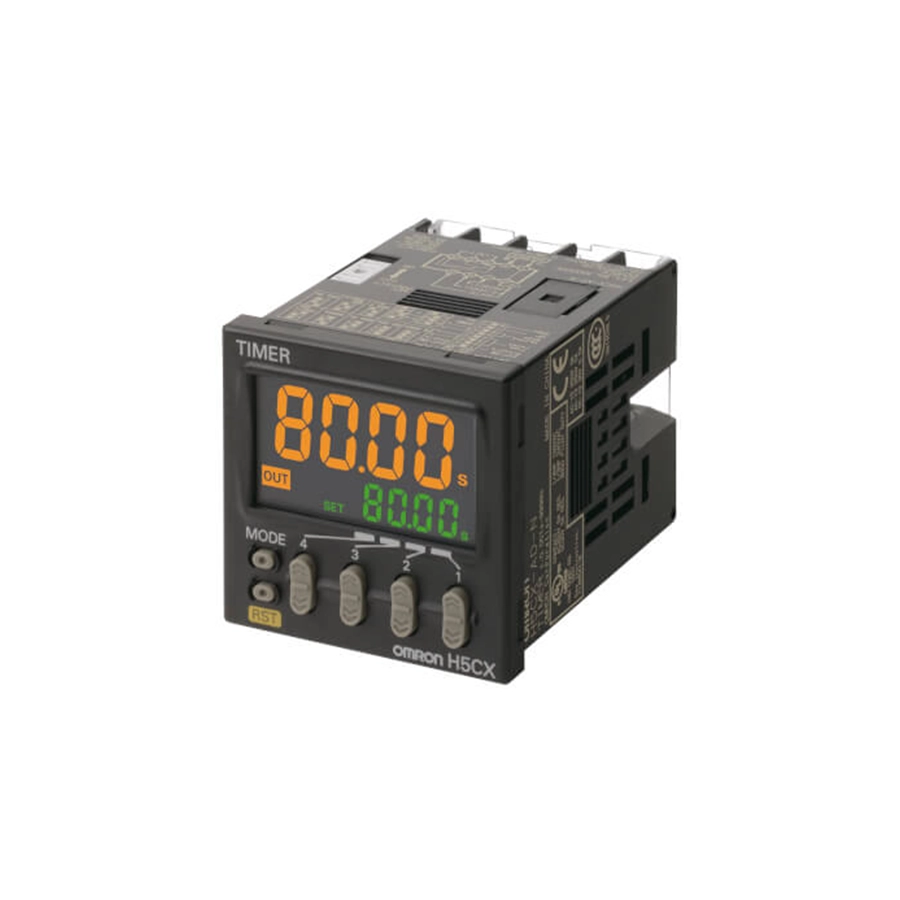

Цифровое реле времени OMRON на дверцу щита 48 × 48 мм: время набирают кнопками по разрядам, отсчёт виден на ЖК-индикаторе. Таймер H5CX в поколении H5CX-□-N выводит отсчитанное время знаками высотой 12 мм у четырёхразрядных моделей и может менять их цвет — красный, зелёный или оранжевый, — чтобы состояние выхода было видно издалека (у H5CX-A11, H5CX-L8 и H5CX-B цифры только красные). Уставку можно ограничить сверху, а встроенный счётчик срабатываний выхода с тревогой помогает следить за ресурсом таймера или нагрузки. Цепь питания 100–240 В AC изолирована от входов.
Следующее поколение с белым шестиразрядным индикатором и предупреждением о замене — H5CC; счётчик в таком же корпусе — H7CX. Аналоговые таймеры для панели — H3CR и H3AM. Весь раздел — Таймеры.
Модели
| H5CX-A-N и H5CX-A□-N | винтовые клеммы, только в щит; входы Signal, Reset, Gate (NPN/PNP); 11 режимов таймера и 4 сдвоенного; реле или транзистор |
|---|---|
| H5CX-A11□-N | 11-контактная розетка — в щит, на поверхность или DIN-рейку; те же входы и режимы |
| H5CX-L8□-N | экономичные, 8-контактная розетка; входы Signal и Reset (NPN) |
| H5CX-L8E□-N | 8-контактная розетка, без входов; контакт с выдержкой времени плюс мгновенный — для схем самоподхвата и как вспомогательное реле, в том числе на замену аналоговым таймерам; 4 режима таймера и 2 сдвоенного |
| H5CX-BWSD-N | шесть разрядов, две уставки с упреждающим выходом, только прямой отсчёт — до 99 999,9 ч; для учёта наработки машин и инструмента; 12–24 В DC |
Характеристики
Для четырёхразрядных H5CX-A-N, A11-N и L8-N; у H5CX-BWSD-N — свои диапазоны и режимы, раздел даташита на с. 33.
| Питание | 100–240 В AC 50/60 Гц или 12–24 В DC / 24 В AC; допустимо 85–110 % (90–110 % при 12–24 В DC) |
|---|---|
| Диапазоны | 0,001–9,999 с; 0,01–99,99 с; 0,1–999,9 с; 1–9999 с; 1 с – 99 мин 59 с; 0,1–999,9 мин; 1–9999 мин; 1 мин – 99 ч 59 мин; 0,1–999,9 ч; 1–9999 ч |
| Отсчёт | прямой или обратный; режимы: задержка по сигналу и по питанию, повтор цикла, задержка выключения, интервал, суммирование, мигание с регулируемой скважностью, секундомер S, сдвоенный таймер |
| Погрешность времени | ±0,01 % ±50 мс при запуске от питания, ±0,005 % ±30 мс при запуске сигналом, ±0,005 % ±3 мс при запуске сигналом у транзисторного выхода — включая влияние температуры и напряжения |
| Входы | NPN (беспотенциальный) или PNP (4,5–30 В DC): у H5CX-A□ и H5CX-A11□ режим выбирают кнопками (параметр imod), в DIP-переключателе такого пункта нет; у H5CX-L8□ — только NPN; к входу подходят двухпроводные датчики DC; длительность сигнала — от 1 или от 20 мс |
| Выход | транзистор NPN, открытый коллектор, до 100 мА при 30 В DC; реле 5 А (250 В AC или 30 В DC, cos φ = 1), контакты AgSnIn, минимальная нагрузка — 10 мА при 5 В DC (уровень отказов P, справочно) |
| Индикатор | ЖК; текущее значение 12 мм, уставка 6 мм зелёным |
| Глубина | 59 мм у моделей 24 В AC / 12–24 В DC с винтовыми клеммами, 78 мм — у моделей 100–240 В с винтовыми клеммами, 63,7 мм (корпус) — у моделей в розетку |
| Защита | IP66 и UL 508 Type 4X (в помещении) по лицевой панели — с уплотнением Y92S-29 |
| Среда | работа от −10 до +55 °C (при установке вплотную — до +50 °C), хранение от −25 до +70 °C; влажность 25–85 % |
| Масса | около 115 г |
У H5CX-A□-N, H5CX-A11□-N и H5CX-BWSD-N основные функции можно задать DIP-переключателем, у H5CX-L8 его нет; защита кнопок выбирается из 7 вариантов. Лицевую панель можно заменить на белую или светло-серую — панели заказывают отдельно.
Документы
Модели и характеристики — по даташиту OMRON Digital Timer H5CX-□-N (Cat. No. L111-E1-04, на английском); русская версия (2009) — L111-RU2-01. Буклеты OMRON Europe H5CX/H7CX (SF6P_H5CX/H7CX_ENG01_0702) и его русская версия (SF6P_H5CX/H7CX_RUS01_0702) описывают первое поколение серии, без индекса -N.
