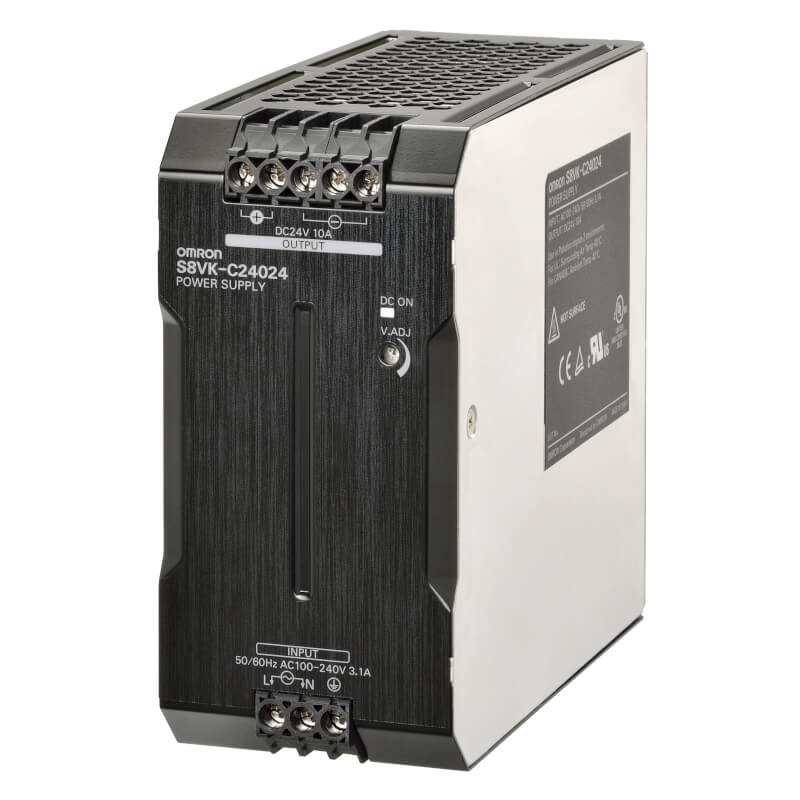

S8VK-C24024
Документация
Цена: 34 500 ₸
Однофазный блок питания OMRON S8VK-C24024 серии S8VK-C: 240 Вт, 24 В DC, номинальный ток 10 А, работа от −25 до +60 °C. Вход — 100–240 В AC (допустимо 85–264 В AC) или 90–350 В DC, КПД — 87 % при 230 В AC (типовое); параллельной работы у S8VK-C нет, режима Power Boost её даташит не описывает. Корпус шириной 60 мм ставится на DIN-рейку.
Другие модели S8VK-C: S8VK-C06024 (60 Вт), S8VK-C12024 (120 Вт), S8VK-C48024 (480 Вт). Той же мощности в серии S8VK-G, с Power Boost и работой до +70 °C, — S8VK-G24024. С трёхфазным входом — S8VK-T24024. Все модели серии и как выбрать — в разделе S8VK-C, другие серии — в разделе Импульсные источники питания.
Характеристики
| Мощность | 240 Вт |
|---|---|
| Выход | 24 В DC, номинальный ток 10 А; регулировка напряжения от −10 до +15 % (V.ADJ) |
| Вход | однофазный 100–240 В AC, допустимо 85–264 В AC, или 90–350 В DC; частота 50/60 Гц (47–63 Гц); к двум фазам трёхфазной сети — при напряжении между ними не выше 240 В AC +10 % |
| Потребляемый ток | 2,5 А при 115 В AC, 1,3 А при 230 В AC (типовое) |
| КПД | 87 % при 230 В AC (типовое) |
| Коэффициент мощности | 0,92 при 230 В AC (типовое, при номинальных напряжении и токе выхода) |
| Ток утечки | 0,24 мА при 115 В AC, 0,54 мА при 230 В AC (типовое) |
| Пусковой ток | 16 А при 115 В AC, 32 А при 230 В AC (типовое, холодный пуск при 25 °C) |
| Пульсации | 150 мВ при 230 В AC, полоса 20 МГц (типовое, при температуре от −25 до +60 °C) |
| Нестабильность выхода | от входа — не более 0,5 % (85–264 В AC, нагрузка 100 %), от нагрузки — не более 1,5 % (0–100 %), от температуры — не более 0,05 %/°C |
| Время запуска | 790 мс при 115 В AC, 750 мс при 230 В AC (типовое) |
| Время удержания выхода | 34 мс при 115 В AC, 36 мс при 230 В AC (типовое) |
| Защиты | от перегрузки — 105–160 % номинального тока, прерывистый режим, восстановление автоматическое; от перенапряжения — при напряжении около 130 % номинального выход отключается до снятия входа не менее чем на 3 минуты |
| Последовательная и параллельная работа | последовательно — до двух блоков с внешними диодами; параллельно — нет, резервирование — с модулем S8VK-R |
| Индикатор | зелёный DC ON, горит от 80–90 % номинального напряжения и выше; мигает при срабатывании защиты от перегрузки |
| Электрическая прочность изоляции | 3,0 кВ AC 1 мин вход — выход, 2,0 кВ AC вход — PE, 1,0 кВ AC выход — PE |
| Сопротивление изоляции | не менее 100 МОм при 500 В DC |
| Температура окружающей среды | при работе от −25 до +60 °C; при стандартном монтаже от +40 °C нагрузку снижают на 2,0 % на градус, при монтаже лицом вверх — от +30 °C на 1,67 % на градус; при низкой температуре нагрузку тоже снижают — по кривой в даташите, с. 4; хранение от −25 до +65 °C |
| Влажность | при работе 20–90 %, при хранении 10–95 % |
| Вибростойкость | 10–55 Гц, амплитуда 0,375 мм, по 2 ч; 10–150 Гц, амплитуда 0,35 мм (до 5 G), по 80 мин; по осям X, Y, Z |
| Ударостойкость | 150 м/с², по 3 раза в направлениях ±X, ±Y, ±Z |
| ЭМС | гармоники тока — EN 61000-3-2; излучение помех — EN 61204-3 и EN 55011, класс A; устойчивость — EN 61204-3, высокий уровень жёсткости |
| Стандарты | UL 508 (Listing), UL 62368-1 (Recognition), CSA C22.2 No.107.1, CSA C22.2 No.62368-1, EN 62477-1, EN 62368-1, BIS IS 13252 (Part 1); SELV (EN 62368-1, EN 62477-1, UL 62368-1); SEMI F47-0706 при 200–240 В AC |
| Корпус | степень защиты IP20 (EN/IEC 60529) |
| Питание постоянным током | через внешний предохранитель не ниже 350 В DC, 8 А; нагрузку по кривой умножают на 0,7 |
| Габариты (Ш × В × Г) | 60 × 125 × 150 мм |
| Масса | 940 г |
Монтаж и подключение
Блок ставят на DIN-рейку в стандартном положении или лицом вверх; при зазоре слева и справа от 10 до 20 мм кривую снижения нагрузки сдвигают на 5 °C вниз. Кронштейны заказываются отдельно: фронтальный S82Y-VK10F, боковой S82Y-VK20S. Момент затяжки винтов клемм — 0,5–0,6 Н·м. Номинальный ток одной выходной клеммы — 10 А: при токе 10 А и больше плюс и минус подключают не менее чем двумя клеммами каждый. Предохранитель стоит внутри на стороне L и пользователем не меняется; при питании постоянным током плюс подключают к L, а при подключении к двум фазам на линию N ставят внешний предохранитель или автомат. Инверторный выход для питания блока не годится.
Документы
Характеристики — по даташиту OMRON Switch Mode Power Supply S8VK-C (Cat. No. T058-E1-05, на английском): перечень моделей — с. 1, таблица характеристик — с. 2, кривая снижения нагрузки — с. 4, чертёж — с. 7, кронштейны — с. 9–10. Русская редакция T058-RU2-01 — прежний выпуск даташита: стандарты безопасности в ней прежние (UL 60950-1, EN 60950-1, EN 50178), а КПД — 89 % против 87 % в английской; значения в таблице — по английской.
