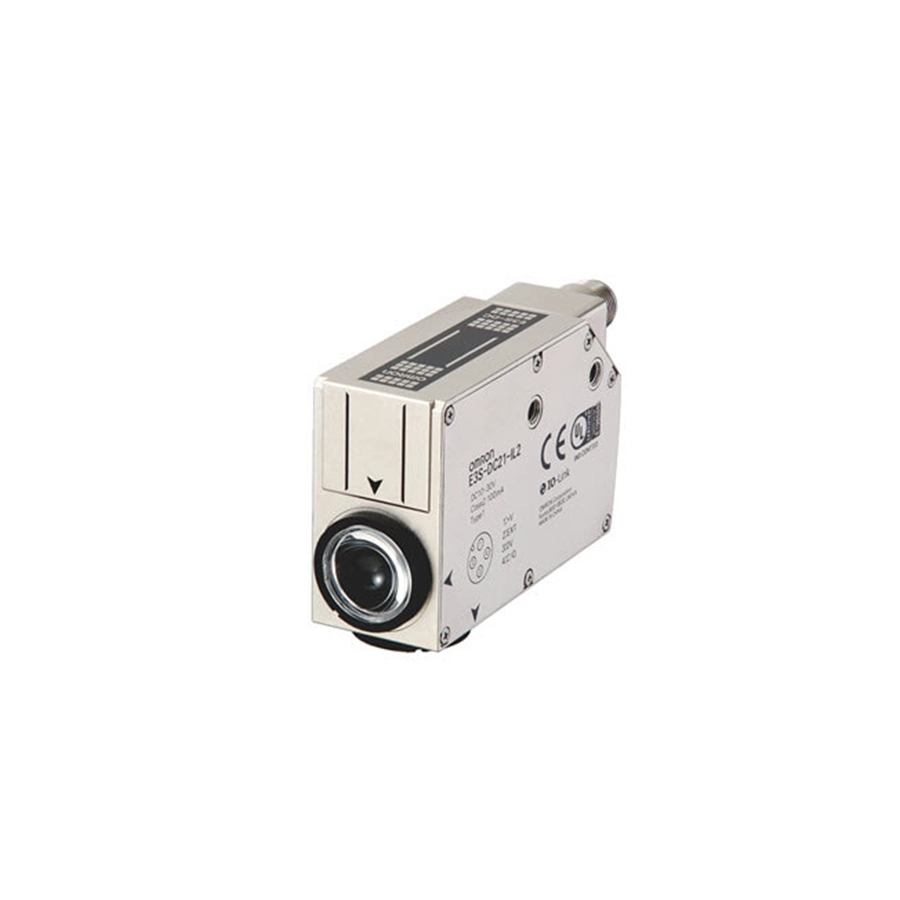

Датчик обнаружения печатных меток E3S-DC
Документация
Цена: Под заказ
Датчик цветных меток OMRON с RGB-светодиодами: расстояние 10 ± 3 мм, отклик 50 мкс, есть исполнения с IO-Link. E3S-DC светит красным, зелёным и синим светодиодами и по даташиту различает близкие оттенки, работает и на блестящих материалах — диапазон приёма от чёрного до зеркального. Узкий луч и крупная линза делают обнаружение устойчивым, когда объект проходит под разными углами наклона. Исполнения с IO-Link передают контроллеру данные RGB.
Исполнений три: E3S-DCP21-IL2 и E3S-DCP21-IL3 — двухтактный выход и IO-Link со скоростью COM2 или COM3, E3S-DCN21 — выход NPN без IO-Link; у всех разъём M12 на 4 контакта. Метку белым светом в стальном корпусе SUS316L видит E3ZM-V, усилитель для волоконных головок с тем же назначением — E3NX-CA. Все — в разделе «Датчики для обнаружения печатных меток и датчики цвета».
Характеристики
| Способ | диффузное отражение, обнаружение метки |
|---|---|
| Расстояние | 10 ± 3 мм (белая бумага 10 × 10 мм) |
| Пятно | 1 × 4 мм (справочно) |
| Источник света | три светодиода — 635 нм (R), 525 нм (G), 465 нм (B) |
| Время отклика | 50 мкс в режиме обучения по двум точкам, 150 мкс — по одной точке |
| Выход | двухтактный (E3S-DCP21-IL□) — высокий уровень при метке; NPN (E3S-DCN21) — включён при метке; до 100 мА, до 30 В |
| Защита цепей | защищены питание (обратная полярность) и выход (короткое замыкание, ошибка подключения) |
| Питание | 10–30 В DC ±10 %, пульсации до 10 %; до 960 мВт (40 мА при 24 В) |
| IO-Link | версия 1.1; COM2 — 38,4 кбит/с (IL2), COM3 — 230,4 кбит/с (IL3); минимальный цикл 4,8 и 1,5 мс; данные процесса 8 байт |
| Функции через IO-Link | переключение NO/NC; таймер выхода 1–5000 мс; задержка при нестабильном сигнале 0–1000 мс; вывод относительного уровня сигнала; счётчик часов наработки; сброс к заводским настройкам |
| Индикация | индикатор работы (оранжевый), RUN (зелёный), 7-сегментный индикатор, индикаторы блокировки кнопок, таймера и режима обучения по одной точке |
| Засветка | до 3000 лк, лампа накаливания |
| Температура | работа −10…55 °C, хранение −25…70 °C |
| Степень защиты | IP67 |
| Материалы | литой цинк (никелированная латунь) — корпус и разъём; PMMA — линза; ABS — индикаторы; эластомер — кнопки |
Подключение
Разъём у датчика есть, а кабеля в комплекте нет: розетки M12 на 4 провода заказывают отдельно — прямые XS2F-D421-D80-F (2 м) и XS2F-D421-G80-F (5 м), угловые XS2F-D422-D80-F и XS2F-D422-G80-F или кабели Smartclick с разъёмами на обоих концах XS5W-D421-D81-F и XS5W-D422-D81-F. Файл описания IO-Link (IODD) скачивается с сайта OMRON.
Документы
Характеристики — по даташиту OMRON Color Mark Photoelectric Sensor E3S-DC (Cat. No. E104E-EN-01, на английском). Обе серии датчиков цветных меток OMRON описаны в брошюре E3S-DC/E3NX-CA (Cat. No. Y216-E1-03), у неё есть русская версия (CD_RU_01_Colour Mark Sensors). Банков настроек в даташите нет, хотя в описании серии на сайте OMRON Europe они упомянуты.
