Система технического зрения FZ5-L
Документация
Цена: Под заказ

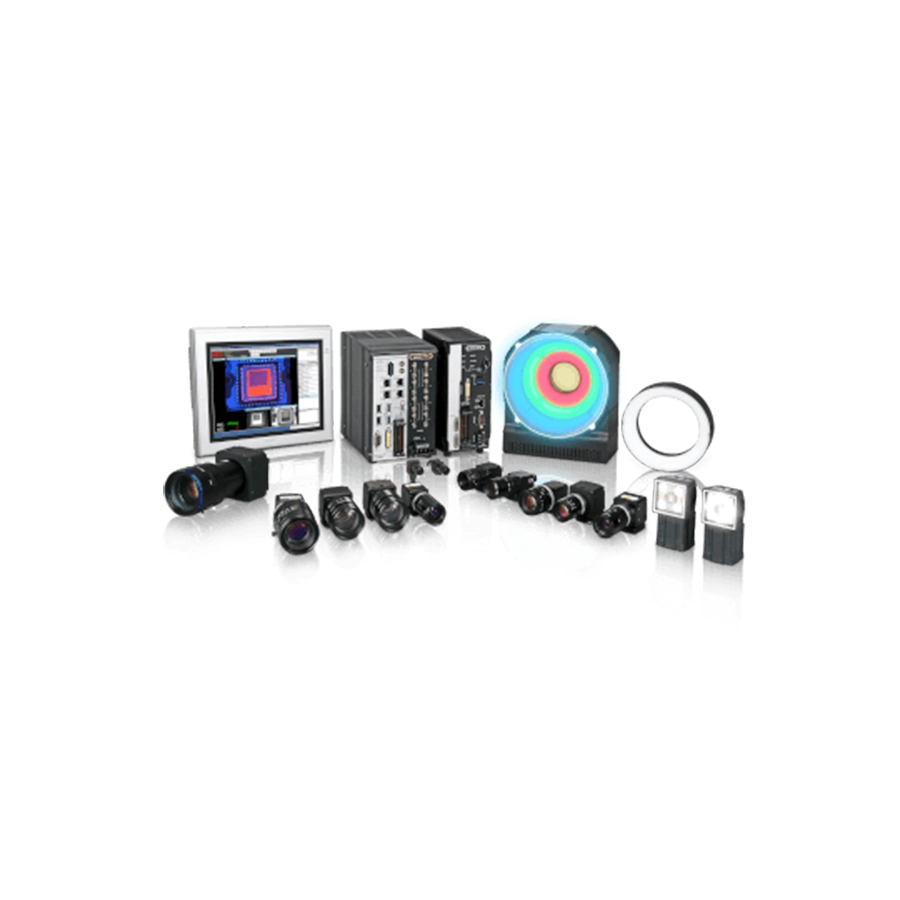

Контроллер технического зрения OMRON без встроенного экрана: к нему подключаются камеры FZ-S — до двух или до четырёх. FZ5-L обрабатывает изображения камер по сценам — до 128 сцен, каждая собирается из шагов обработки в редакторе блок-схемы; управляют им проводной USB-мышью, картинку выводят на внешний монитор. Исполнения FZ5-L350 и FZ5-L350-10 — с входами и выходами NPN, FZ5-L355 и FZ5-L355-10 — PNP; индекс -10 означает четыре камеры вместо двух.
Метки и цвет без изображения распознают датчики E3S-DC, E3ZM-V и волоконный усилитель E3NX-CA из этого же раздела «Датчики для обнаружения печатных меток и датчики цвета». Контроллеры FZ5 со встроенным экраном и другие системы зрения — в разделе «Системы технического зрения», карточка FZ5.
Характеристики
| Исполнения | FZ5-L350 (NPN) и FZ5-L355 (PNP) — до 2 камер; FZ5-L350-10 и FZ5-L355-10 — до 4 камер |
|---|---|
| Камеры | все камеры FZ-S; с 5-мегапиксельными — не больше двух; камеры FH-S не подключаются |
| Режимы работы | есть: Standard, Double Speed Multi-input, Non-stop adjustment; нет: Multi-line random-trigger и параллельной обработки |
| Сцены | до 128 |
| Управление | проводная USB-мышь, не требующая драйвера; сенсорная панель не поддерживается; меню на японском, английском и двух вариантах китайского |
| Связь | Ethernet 1000BASE-T — TCP/UDP без протокола и EtherNet/IP; RS-232C; EtherCAT и PROFINET нет |
| Параллельный интерфейс | 11 входов и 26 выходов |
| Монитор и USB | монитор — аналоговый RGB; USB 2.0 — два порта; карты SD не поддерживаются |
| Питание | 20,4–26,4 В DC |
| Условия работы | 0…50 °C, хранение −20…+65 °C; влажность 35–85 %, конденсат недопустим; среда — без коррозионных газов |
| Корпус | стальной лист, IP20; 209 × 80 × 182,3 мм с резиновыми ножками; около 1,8 кг; без вентилятора |
Камеры и принадлежности
По даташиту FZ5 камеры FZ-S кадр получают за 12,5 мс (0,3 Мп — FZ-S и FZ-SC, а также плоские FZ-SF, FZ-SFC и камеры-ручки FZ-SP, FZ-SPC), 33,3 мс (2 Мп — FZ-S2M, FZ-SC2M), 38,2 мс (5 Мп — FZ-S5M3, FZ-SC5M3) и 16,7 мс (FZ-SQ — камера, объектив с ручной фокусировкой и подсветка в одном корпусе); исполнения с буквой C (FZ-SC, FZ-SFC, FZ-SPC и другие) — цветные. Кабели камеры FZ-VS3 — 2, 3, 5 и 10 м, длинный FZ-VS4 — 15 м; блоками FZ-VSJ линию удлиняют до 45 м — предел зависит от камеры и кабеля. Для контроллеров-коробок OMRON предлагает монитор FZ-M08 на 8,4 дюйма.
Документы
Характеристики контроллера — по руководству OMRON Vision System FZ5 Series Hardware Setup Manual (Cat. No. Z423-E1-02, раздел 3-1-4 «FZ5-L Series», на английском); камеры и кабели — по даташиту FZ5-Series (Cat. No. Q203-E1-06), где контроллеры FZ5-L уже не перечислены. Работа со сценами — руководство Vision Sensor FZ5 Series User’s Manual (Cat. No. Z421-E1-02). Прежнее название карточки — «Датчик Xpectia-Lite»; марки Xpectia у серии FZ5 в документах OMRON нет.
